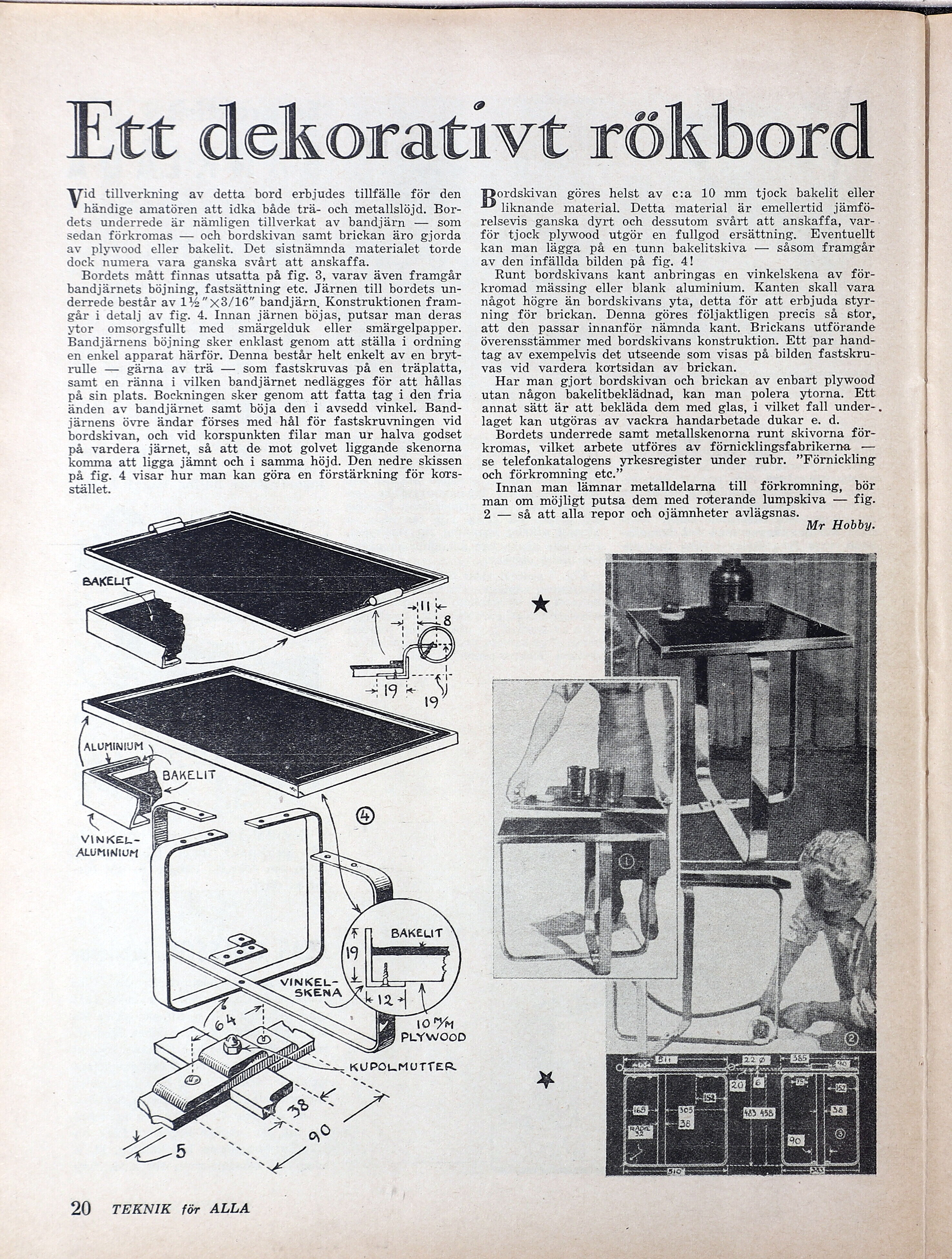

Ett dekorativt rökbord
Vid tillverkning av detta bord erbjudes tillfälle för den
händige amatören att idka både trä- och metallslöjd. Bor-
dets underrede är nämligen tillverkat av bandjärn — som
sedan förkromas — och bordskivan samt brickan äro gjorda
av plywood eller bakelit. Det sistnämnda materialet torde
dock numera vara ganska svårt att anskaffa.
Bordets mått finnas utsatta på fig. 3, varav även framgår
bandjärnets böjning, fastsättning etc. Järnen till bordets un-
derrede består av 112” x3/16” bandjärn, Konstruktionen fram-
går i detalj av fig. 4. Innan järnen böjas, putsar man deras
ytor omsorgsfullt med smärgelduk eller smärgelpapper.
Bandjärnens böjning sker enklast genom att ställa i ordning
en enkel apparat härför. Denna består helt enkelt av en bryt-
rulle — gärna av trä — som fastskruvas på en träplatta,
samt en ränna i vilken bandjärnet nedlägges för att hållas
på sin plats. Bockningen sker genom att fatta tag i den fria
änden av bandjärnet samt böja den i avsedd vinkel. Band-
järnens övre ändar förses med hål för fastskruvningen vid
bordskivan, och vid korspunkten filar man ur halva godset
på vardera järnet, så att de mot golvet liggande skenorna
komma att ligga jämnt och i samma höjd. Den nedre skissen
på fig. 4 visar hur man kan göra en förstärkning för kors-
stället.
VINKEL-
ALUMINIUM
pe
Z PLYWOOD
VA
-
20 TEKNIK för ALLA
| PO EEEENER göres helst av c:a 10 mm tjock bakelit eller
liknande material. Detta material är emellertid jämfö-
relsevis ganska dyrt och dessutom svårt att anskaffa, var-.
för tjock plywood utgör en fullgod ersättning. Eventuellt
kan man lägga på en tunn bakelitskiva — såsom framgår
av den infällda bilden på fig. 4!
Runt bordskivans kant anbringas en vinkelskena av för-
kromad mässing eller blank aluminium. Kanten skall vara
något högre än bordskivans yta, detta för att erbjuda styr-
ning för brickan. Denna göres följaktligen precis så stor,
att den passar innanför nämnda kant. Brickans utförande
överensstämmer med bordskivans konstruktion. Ett par hand-
tag av exempelvis det utseende som visas på bilden fastskru-
vas vid vardera kortsidan av brickan.
Har man gjort bordskivan och brickan av enbart plywood
utan någon bakelitbeklädnad, kan man polera ytorna. Ett
annat sätt är att bekläda dem med glas, i vilket fall under-
laget kan utgöras av vackra handarbetade dukar e. d.
Bordets underrede samt metallskenorna runt skivorna för-
kromas, vilket arbete utföres av förnicklingsfabrikerna —
se telefonkatalogens yrkesregister under rubr. ”Förnickling
och förkromning etc.”
Innan man lämnar metalldelarna till förkromning, bör
man om möjligt putsa dem med roterande lumpskiva — fig.
2 — så att alla repor och ojämnheter avlägsnas.
Mr Hobby.
