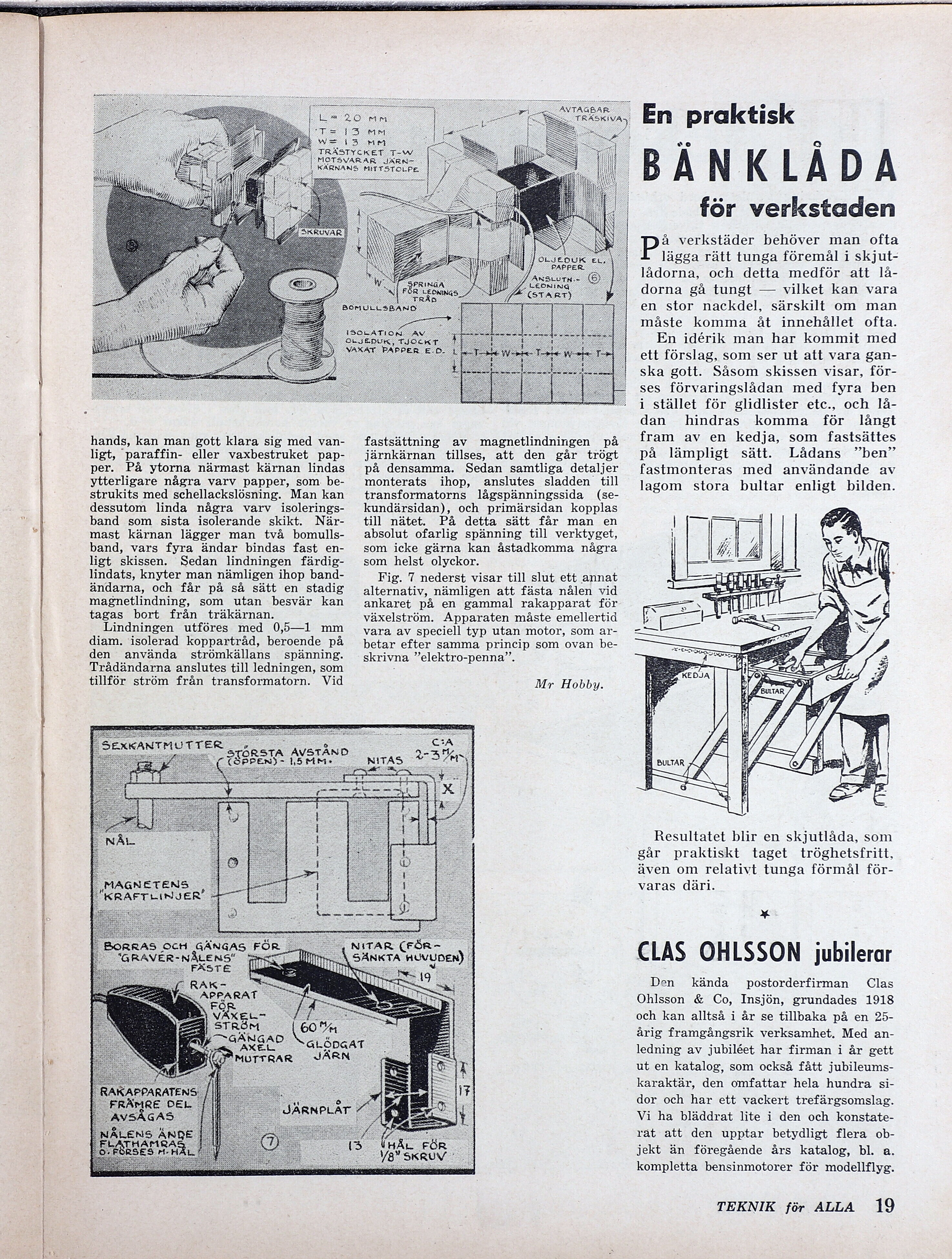

TAGBAR TRÄSKIVA» — > TRÄSTTCKET T-W CT MOTSVARAR JAR . 3 KARNANS MITTSTOLPE hands, kan man gott klara sig med van- ligt, paraffin- eller vaxbestruket pap- per. På ytorna närmast kärnan lindas ytterligare några varv papper, som be- strukits med schellackslösning. Man kan dessutom linda några varv isolerings- band som sista isolerande skikt. När- mast kärnan lägger man två bomulls- band, vars fyra ändar bindas fast en- ligt skissen. Sedan lindningen färdig- lindats, knyter man nämligen ihop band- ändarna, och får på så sätt en stadig magnetlindning, som utan besvär kan tagas bort från träkärnan. Lindningen utföres med 0,5—1 mm diam. isolerad koppartråd, beroende på den använda strömkällans spänning. Trådändarna anslutes till ledningen, som tillför ström från transformatorn. Vid MAGNETENS KRÄFTLINJER BORRAS OCH GÄNGAS - "GRAVER-NÅLE NS" ER (60 GLÖDGAT JÄRN BPRINGA FÖR LEDNINGS DÅ RAP fastsättning av magnetlindningen på järnkärnan tillses, att den går trögt på densamma. Sedan samtliga detaljer monterats ihop, anslutes sladden till transformatorns lågspänningssida (se- kundärsidan), och primärsidan kopplas till nätet. På detta sätt får man en absolut ofarlig spänning till verktyget, som icke gärna kan åstadkomma några som helst olyckor. Fig. 7 nederst visar till slut ett annat alternativ, nämligen att fästa nålen vid ankaret på en gammal rakapparat för växelström. Apparaten måste emellertid vara av speciell typ utan motor, som ar- betar efter samma princip som ovan be- skrivna ”elektro-penna”. Mr Hobby. NITAR (FÖR - SÄNKTA HUVUDEN) HÅL FÖR MEN SKRUV En praktisk BANKLADA för verkstaden Pp: verkstäder behöver man ofta lägga rätt tunga föremål i skjut- lådorna, och detta medför att lå- dorna gå tungt — vilket kan vara en stor nackdel, särskilt om man måste komma åt innehållet ofta. En idérik man har kommit med ett förslag, som ser ut att vara gan- ska gott. Såsom skissen visar, för- ses förvaringslådan med fyra ben i stället för glidlister etc., och lå- dan hindras komma för långt fram av en kedja, som fastsättes på lämpligt sätt. Lådans ”ben” fastmonteras med användande av lagom stora bultar enligt bilden. Resultatet blir en skjutlåda, som går praktiskt taget tröghetsfritt, även om relativt tunga förmål för- varas däri. CLAS OHLSSON jubilerar Den kända <postorderfirman Clas Ohlsson & Co, Insjön, grundades 1918 och kan alltså i år se tillbaka på en 25- årig framgångsrik verksamhet. Med an- ledning av jubiléet har firman i år gett ut en katalog, som också fått jubileums- karaktär, den omfattar hela hundra si- dor och har ett vackert trefärgsomslag. Vi ha bläddrat lite i den och konstate- rät att den upptar betydligt flera ob- jekt än föregående års katalog, bl. a. kompletta bensinmotorer för modellflyg. TEKNIK för ALLA 19
