ges via ett rör direkt från behållaren,
vilken är fastmonterad intill vevhuset
och bildar en enhet med motorn. In-
ställningen av förgasaren är mycket
enkel och sker genom en nålventil.
Smörjningen av motorn sker på sed-
vanligt sätt genom att blanda olja i
bränslet. För en inkörd motor torde
en oljetillsats av omkring 1 : 4 eller
1 : 5 till bränslet vara normalt.
Motorerna startas i allmänhet för
hand genom att vrida runt propellern.
Är motorn utförd exakt enligt ritnin-
garna, blir starten mycket enkel — någ-
ra snabba varv, och motorn är i gång!
Nedanstående tabell upptar vikterna
för kompletta motoranläggningar, och
kan därför tjäna som grund vid beräk-
ning av de färdiga flygplanens tyngd.
Altern. 162 Altern. II
Motor inkl. tändstift ... 270 gr. 480 gr
Propeller . NOD 55
Tändspole ...... (Gl : 69 >.
IKondensator <............ LON 15 S
Ficklampsbatteri — ...... 120 ,, 120),
Vikt för komplett :
motoranläggning c:a 495 gr. 730 gr
Verktyg och material
I inledningen till denna artikelserie (se
TFA nr 3) förutsattes, att en god
svarv var en av de nödvändiga maski-
nerna, som måste finnas för att kunna
bygga en modellmotor.
Å andra sidan äro de här ovan pre-
senterade motorerna konstruerade med
tanke på att de skola byggas av ama-
"törer, vilka inte alltid ha de resurser och
den erfarenhet, som en yrkesman be-
sitter.

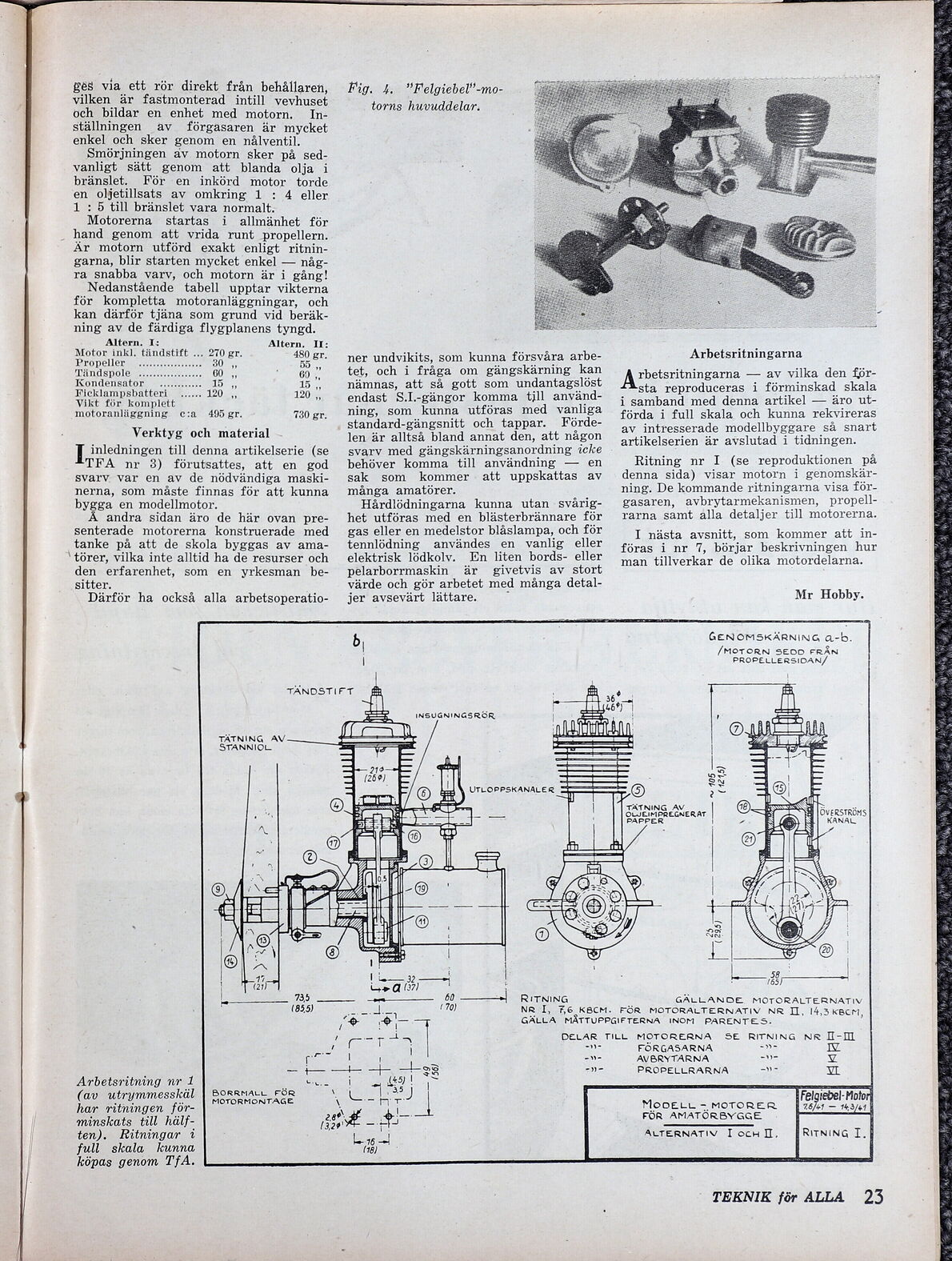

Fig. 4. ”Felgiebel”-mo-
torns huvuddelar:
ner undvikits, som kunna försvåra arbe-
tet, och i fråga om gängskärning kan
nämnas, att så gott som undantagslöst
endast S.I.-gängor komma till använd-
ning, som kunna utföras med vanliga
standard-gängsnitt och tappar. Förde-
len är alltså bland annat den, att någon
svarv med gängskärningsanordning icke
behöver komma till användning — en
sak som kommer att uppskattas av
många amatörer.
Hårdlödningarna kunna utan svårig-
het utföras med en blästerbrännare för
gas eller en medelstor blåslampa, och för
tennlödning användes en vanlig eller
elektrisk lödkolv. En liten bords- eller
pelarborrmaskin är givetvis av stort
värde och gör arbetet med många detal-
Arbetsritningarna
AA RDErsrumingarna — av vilka den för-
sta reproduceras i förminskad skala
i samband med denna artikel — äro ut-
förda i full skala och kunna rekvireras
av intresserade modellbyggare så snart
artikelserien är avslutad i tidningen.
Ritning nr I (se reproduktionen på
denna sida) visar motorn i genomskär-
ning. De kommande ritningarna visa för-
gasaren, avbrytarmekanismen, propell-
rarna samt alla detaljer till motorerna.
I nästa avsnitt, som kommer att in-
föras i nr 7, börjar beskrivningen hur
man tillverkar de olika motordelarna.
Därför ha också alla arbetsoperatio- jer avsevärt lättare. Mr Hobby.
b, GEN OMSKÄRNING a-b.
/MOTORN SEDD FRÅN
I PROPELLERSIDAN/
TÄNDSTIFT 5
36
R i 469) |
INSUGNINGSROR I G
TÄTNING AV
STANNIOL
219 I
(269) | :
UTLOPPSKANALER
O Ö AD
TÄTNING AV
, SENSE d OLJEIMPREGNERAT
- = FARS ST PAPPER
Nu ()
S | a
AA Q) | 3 r
AN 3 N
(OW IN= AD)
= 2) et a | ES C23S 3
5 i 4
; I. ö //
N |
(Ö MG I
ZN Vi a Uj |
47 å i 58 |
! (2 L> al | : TD)
I 73,5 äl) RITNING GÄLLANDE MOTORALTERNATIV
(855) STR (70) NR I, 7,6 KBCM. FÖR MOTORALTERNATIV NR II, l4,3 KBCM
RE GÄLLA MÅTTUPPGIFTERNA INOM PARENTES. /
RT IA DELAR TILL MOTORERNA SE RITNING NR I-II
pe” i | DE FÖRGASARNA ÖR IV
| [| 2 -V- AVBRYTARNA ÖR Y
SR = —-— Hog 20 PROPELLRARNA NE YL
Arbetsritning nr 1 SEE (SSA
fil | BORRMALL FÖR Y 25 7;
(av utrymmesskäl MOTORMONTAGE A (ES SE Felgiedel-Motor
har ritningen för- N i MODELL = MOTORER [5/41 — 163/61
sosse SM Sr RA FÖR AMATÖRBYGGE
ten). Ritningar i RR ALTERNATIV I ocH IL. RITNING I.
full skala kunna (18)
köpas genom TfA.
TEKNIK för ALLA 23
