för

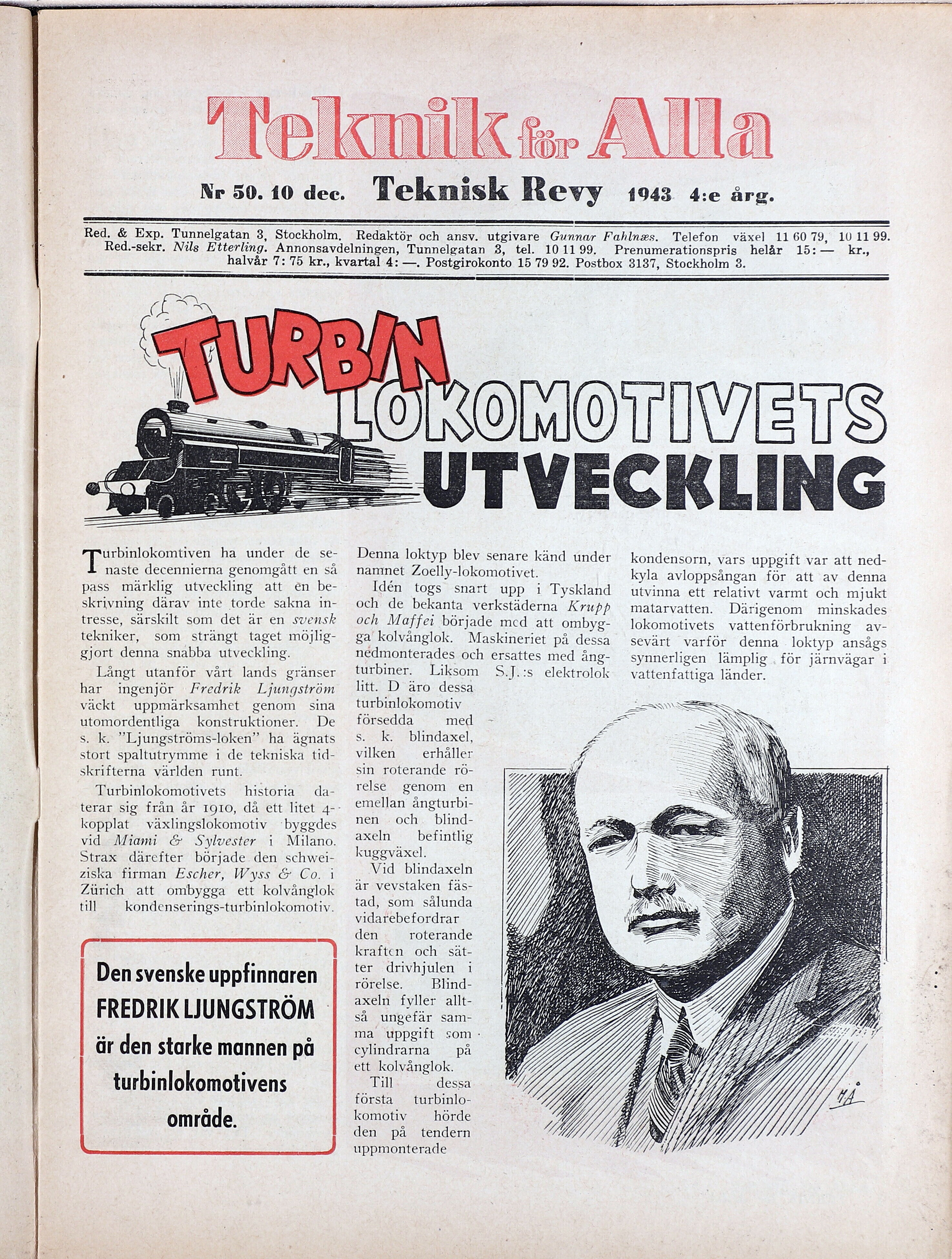

Nr 50. 10 de. Teknisk Revy 1943 4:e årg.
Red. & Exp. Tunnelgatan 3, Stockholm, Redaktör och ansv. utgivare Gunnar Fahlnes. Telefon
Red.-sekr. Nils Etterling. Annonsavdelningen, Tunnelgatan 3, tel. 101199.
halvår 7: 75 kr., kvartal 4: — Postgirokonto 15 79 92. Postbox 3137, Stockholm 3.
växel 11 60 79,10 1199:
Prenumerationspris helår 15:— kr.,
urbinlokomtiven ha under de se-
T naste decennierna genomgått en så
pass märklig utveckling att en be-
skrivning därav inte torde sakna in-
tresse, särskilt som det är en svensk
tekniker, som strängt taget möjlig-
gjort denna snabba utveckling.
Långt utanför vårt lands gränser
har ingenjör Fredrik Ljungström
väckt uppmärksamhet genom sina
utomordentliga konstruktioner. De
s. k. ”Ljungströms-loken” ha ägnats
stort spaltutrymme i de tekniska tid-
skrifterna världen runt.
Turbinlokomotivets historia da-
terar sig från år 1910, då ett litet 4–
kopplat växlingslokomotiv ’byggdes
vid Miami & Sylvester i Milano.
Strax därefter började den schwei-
ziska firman Escher, Wyss & Co. i
Zurich att ombygga ett kolvånglok
till kondenserings-turbinlokomotiv.
Den svenske uppfinnaren
FREDRIK LJUNGSTRÖM
är den starke mannen på
turbinlokomotivens
område.
Denna loktyp blev senare känd under
namnet Zoelly-lokomotivet.
Idén togs snart upp i Tyskland
och de bekanta verkstäderna Krupp
och Maffei började med att ombyg-
ga kolvånglok. Maskineriet på dessa
nédmonterades och ersattes med ång-
turbiner. Liksom S.J.:s elektrolok
litt. D äro dessa
turbinlokomotiv
försedda med
Ska blindasel,
vilken — erhåller
sin roterande rö-
relse genom en
emellan ångturbi-
nen och blind-
axeln = befintlig
kuggväxel.
Vid blindaxeln
ar vevstaken fäs-
tad, som sålunda
vidarebefordrar
den roterande
kraften och sät-
ter drivhjulen i
rörelse. Blind-
axeln fyller allt-
så ungefär sam-
ma uppgift som -:
cylindrarna = på
ett kolvånglok.
Till dessa
första — turbinlo-
komotiv hörde
den på tendern
uppmonterade
21
T
kondensorn, vars uppgift var att ned-
kyla avloppsångan för att av denna
utvinna ett relativt varmt och mjukt
matarvatten. Därigenom minskades
lokomotivets vattenförbrukning av-
sevärt varför denna loktyp ansågs
synnerligen lämplig . för järnvägar i
vattenfattiga länder.
