Emellertid visade det sig ganska
snart att kondensorn fordrade en
mycket noggrann skötsel, då det ofta

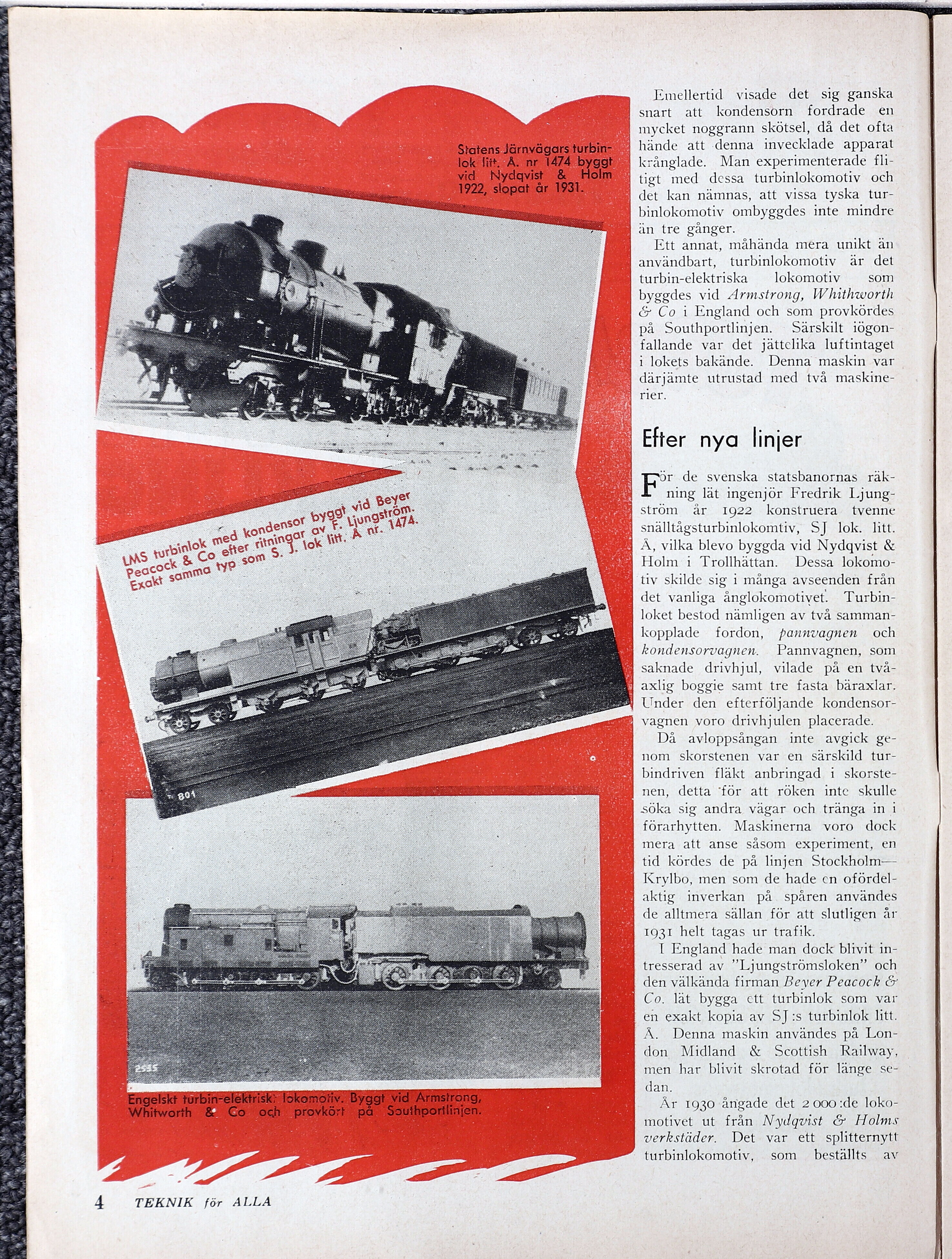

Statens Järnvägars turbin I hände att denna invecklade apparat
lok litt (AL nr ota/4 byggt | krånglade. Man experimenterade fli-
Vick UNYyeGvisk re Holm tigt med dessa turbinlokomotiv och
1922, slopat år 1931. det kan nämnas, att vissa tyska tur-
binlokomotiv ombyggdes inte mindre
än tre gånger.
Ett annat, måhända mera unikt än
användbart, turbinlokomotiv är det
turbin-elektriska lokomotiv som
byggdes vid Armstrong, Withworth
& Co i England och som provkördes
på Southportlinjen. : Särskilt iögon-
fallande var det jättelika luftintaget
i lokets bakände. Denna maskin var
därjämte utrustad med två maskine-
rier.
Efter nya linjer
F” de svenska statsbanornas räk-
ning lät ingenjör Fredrik Ljung-
ström år 1922 konstruera tvenne
snälltågsturbinlokomtiv, SJ lok. litt.
| Å, vilka blevo byggda vid Nydqvist &
Holm i Trollhättan. Dessa lokomo-
tiv skilde sig i många avseenden från
det vanliga ånglokomotivet. Turbin-
loket bestod nämligen av två samman-
kopplade fordon, pannvagnen och
kondensorvagnen. Pannvagnen, som
| saknade drivhjul, vilade på en två-
axlig boggie samt tre fasta bäraxlar.
Under den efterföljande kondensor-
vagnen voro drivhjulen placerade.
Då avloppsångan inte avgick ge-
nom skorstenen var en särskild tur-
bindriven fläkt anbringad i skorste-
nen, detta för att röken inte skulle
| söka sig andra vägar och tränga in i
förarhytten. Maskinerna voro dock
mera att anse såsom experiment, en
tid kördes de på linjen Stockholm—
Krylbo, men som de hade cen ofördel-
aktig inverkan på spåren användes
de alltmera sällan för att slutligen år
1931 helt tagas ur trafik.
I England hade man dock blivit in-
tresserad av ”Ljungströmsloken” och
den välkända firman Beyer Peacock &
Co. lät bygga ett turbinlok som var
en exakt kopia av SJ:s turbinlok litt.
Ä. Denna maskin användes på Lon-
don Midland & Scottish Railway,
men har blivit skrotad för länge se-
dan.
Är 1930 ångade det 2 000 :de loko-
motivet ut från Nydqvist & Holms
verkstäder. Det var ett splitternytt
turbinlokomotiv, som = beställts av
Engelskt turbin-elektrisk; lokomativ. Byggt Vid Armstrong,
Whitworth & Co och provkört på Ssuthportlinjen.
4 TEKNIK för ALLA
