jur
&c
å. a
Ne
onvitlllll;
Will
NON RADaN
HONAN
base
for
TE
=E
=—
=
=
a
=
=

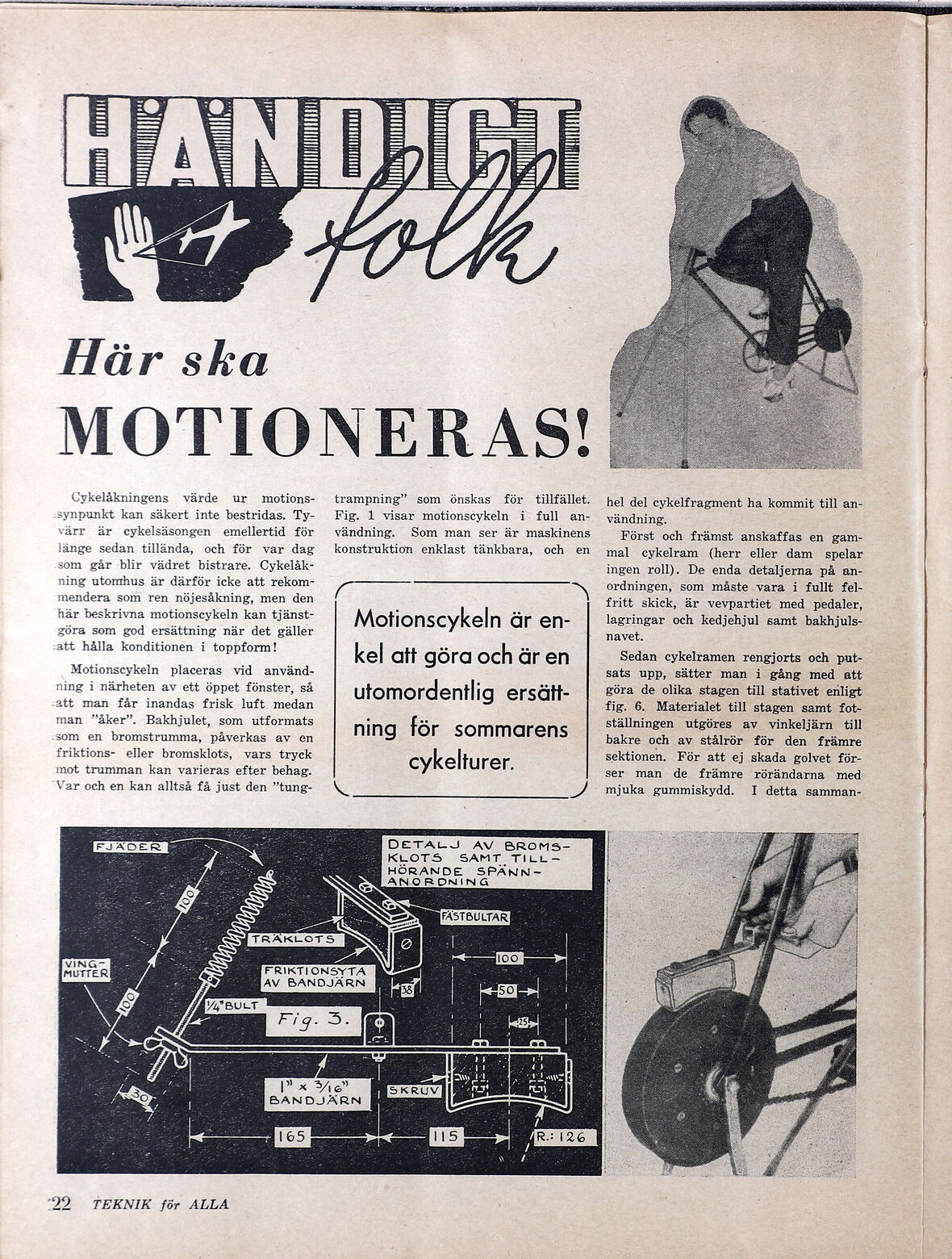

Här ska
"uma
MOTIONERAS!
Cykelåkningens värde ur motions-
synpunkt kan säkert inte bestridas. Ty-
värr är cykelsäsongen emellertid för
länge sedan tillända, och för var dag
som går blir vädret bistrare. Cykelåk-
ning utomhus är därför icke att rekom-
mendera som ren nöjesåkning, men den
här beskrivna motionscykeln kan tjänst-
göra som god ersättning när det gäller
att hålla konditionen i toppform!
Motionscykeln placeras vid använd-
ning i närheten av ett öppet fönster, så
att man får inandas frisk luft medan
man ”åker”. Bakhjulet, som utformats
som en bromstrumma, påverkas av en
friktions- eller bromsklots, vars tryck
mot trumman kan varieras efter behag.
Var och en kan alltså få just den ”tung-
RE
trampning” som önskas för tillfället.
Fig. 1 visar motionscykeln i full an-
vändning. Som man ser är maskinens
konstruktion enklast tänkbara, och en
(Cr |
Motionscykeln är en-
kel att göra och är en
utomordentlig ersätt-
ning för sommarens
cykelturer.
TS
IDETALJ AV BROMS-
KLOTS SAMT TILL —
Hi HÖRANDE SPÄNN-
JVANORONING
[TRÄKLOTS I
22 TEKNIK för ALLA
RN
hel del cykelfragment ha kommit till an-
vändning. :
Först och främst anskaffas en gam-
mal cykelram (herr eller dam spelar
ingen roll). De enda detaljerna på an-
ordningen, som måste vara i fullt fel-
fritt skick, är vevpartiet med pedaler,
lagringar och kedjehjul samt bakhjuls-
navet.
Sedan cykelramen rengjorts och put-
sats upp, sätter man i gång med att
göra de olika stagen till stativet enligt
fig. 6. Materialet till stagen samt fot-
ställningen utgöres av vinkeljärn till
bakre och av stålrör för den främre
sektionen. För att ej skada golvet för-
ser man de främre rörändarna med
mjuka gummiskydd. I detta samman-
