jaa
Ne
r
unnar]
sasuttt01HUNIÅ

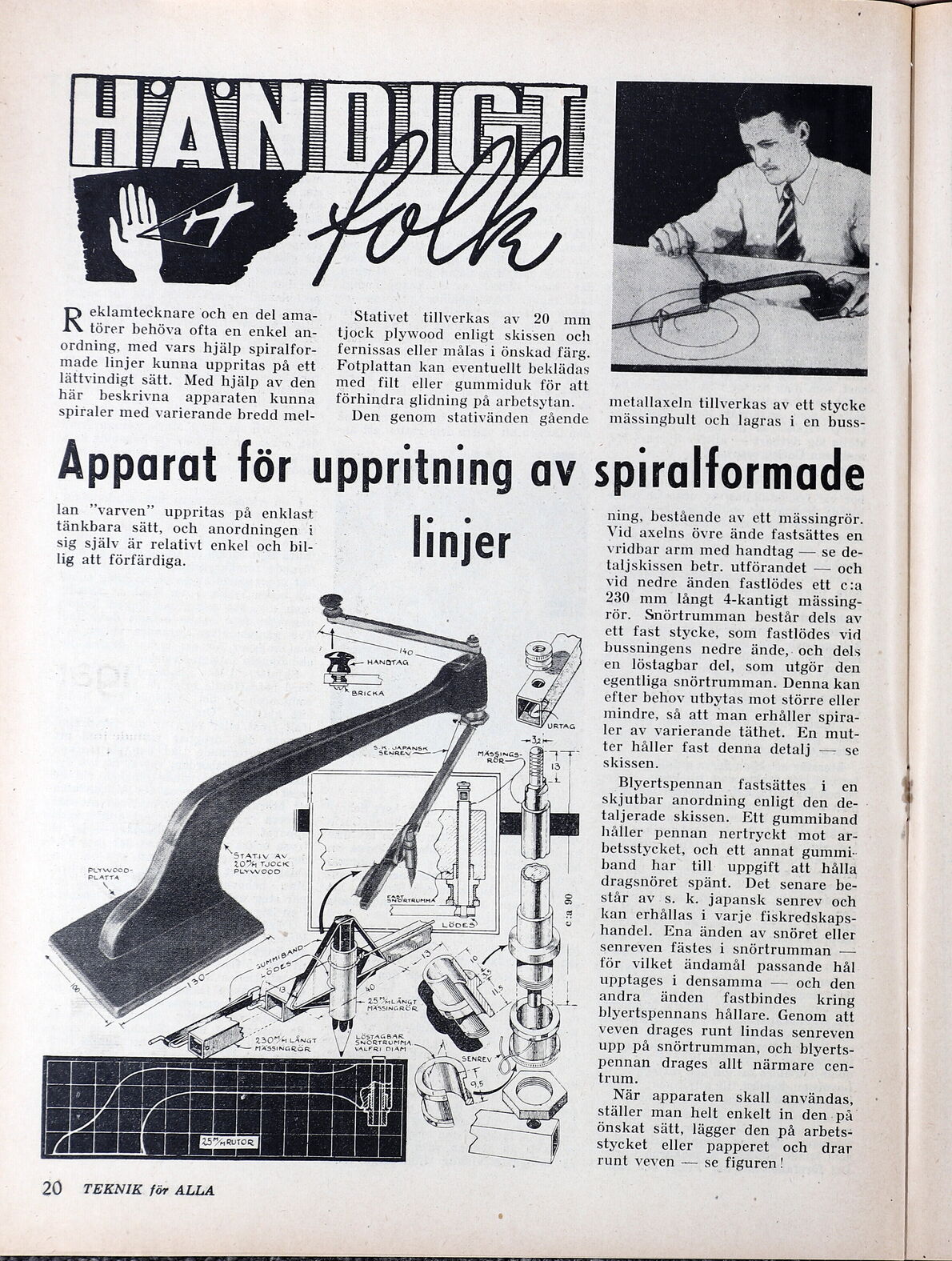

eklamtecknare och en del ama-
törer behöva ofta en enkel an-
ordning, med vars hjälp spiralfor-
made linjer kunna uppritas på ett
lättvindigt sätt. Med hjälp av den
R
här beskrivna apparaten kunna
spiraler med varierande bredd mel-
N
|
Stativet tillverkas av 20 mm
tjock plywood enligt skissen och
fernissas eller målas i önskad färg.
Fotplattan kan eventuellt beklädas
med filt eller gummiduk för att
förhindra glidning på arbetsytan.
Den genom stativänden gående
metallaxeln tillverkas av ett stycke
mässingbult och lagras i en buss-
Åpparat för uppritning av spiralformade
lan ”varven” uppritas på enklast
tänkbara sätt, och anordningen i
sig själv är relativt enkel och bil-’
lig att förfärdiga.
linjer
14
o
HANDTAG
KBRICKA
JAPANSK
SENREV
>
XSTATIV AV
2074 TJOCK
PLYWOOD
PLyWwWOcCD- &É
PLATTA
X
på
MASSINGRÖR
20
TEKNIK för ALLA
Ag 2309 M LÅNGT
SE |
| / LÖSTAGBAR
SNÖRTRUMMA
VALFRI DIAM
N
25 7ALÅNGT N
MÄSSINGRÖR
E
ning, bestående av ett mässingrör.
Vid axelns övre ände fastsättes en
vridbar arm med handtag — se de-
taljskissen betr. utförandet — och
vid nedre änden fastlödes ett c:a
230 mm långt 4-kantigt mässing-
rör. Snörtrumman består dels av
ett fast stycke, som fastlödes vid
bussningens nedre ände,. och dels
en löstagbar del, som utgör den
egentliga snörtrumman. Denna kan
efter behov utbytas mot större eller
mindre, så att man erhåller spira-
ler av varierande täthet. En mut-
ter håller fast denna detalj — se
skissen. :
Blyertspennan fastsättes i en
skjutbar anordning enligt den de- :
taljerade skissen. Ett gummiband
håller pennan nertryckt mot ar-
betsstycket, och ett annat gummi-
band har till uppgift att hålla
dragsnöret spänt. Det senare be-
står av s. k. japansk senrev och
kan erhållas i varje fiskredskaps-
handel. Ena änden av snöret eller
senreven fästes i snörtrumman —
för vilket ändamål passande hål
upptages i densamma — och den
andra änden = fastbindes kring
blyertspennans hållare. Genom att
veven drages runt lindas senreven
upp på snörtrumman, och blyerts-
pennan drages allt närmare cen-
trum.
När apparaten skall användas,
ställer man helt enkelt in den .på
önskat sätt, lägger den på arbets-
stycket eller papperet och drar
runt veven — se figuren!
