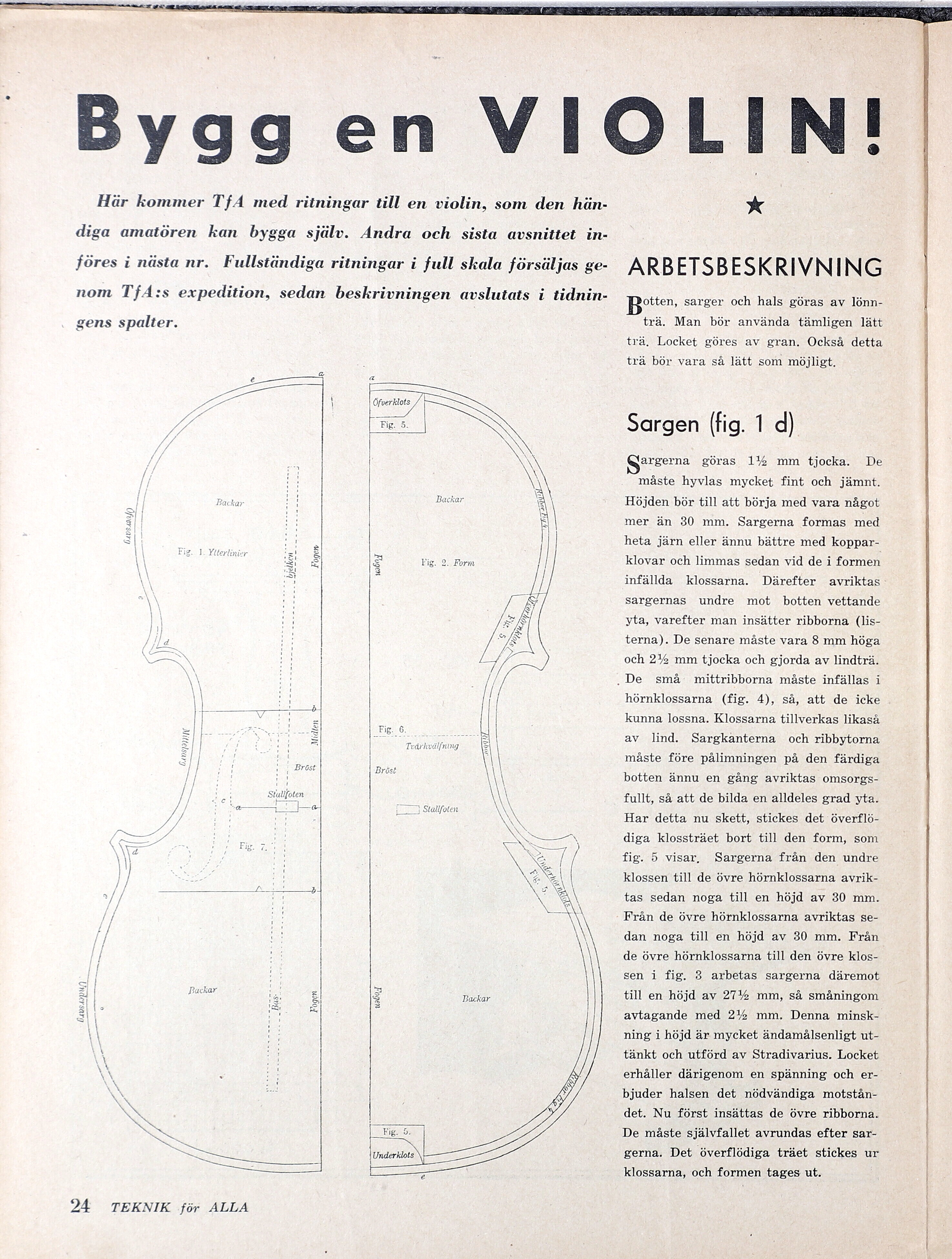

Bygg en VIOLIN!
Här kommer TfA med ritningar till en violin, som den hän-
diga amatören kan bygga själv. Andra och sista avsnittet in-
föres i nästa nr. Fullständiga ritningar i full skala försäljas ge-
nom TfÅA:s expedition, sedan beskrivningen avslutats i tidnin-
gens spalter.
a
VU
—- RNE i
AS AR )
KS
fd
Backar KE Backar
Backar rd
dd Jöls
TF äG
3 är
31 a
| 2 RES
|| Fig. 1. Ytterlinier il S
| 23 (=S S Fig. 2. Form
DS?
NE
|
d
TR
|
Val ’
föl I
I | : 5;
TER RA VARIT
II ’ 3
SJ FS OE BS Fig. 6. SRS
| | d : i; Tvärhvälfning I
SS!) : | i Bröst Bä |
/ | LT | | |
; ; JT (TA
allt ÅEVGN
/ ) Stallfoten 1
ÅF CA uljote (RER NN (
SA EA i I Stallfoten ÄN
KA : ; 4y ANN NN
FREE wN SKE RAN
Ve Fr 7 NYEDS SER)
| sg Su SER
SG
| Se I |
/ XX Ge! [
SN VE 31 NS <= |
SEE N
/ ÅN
/ ! | X
f |
j |
/
[
=) | Backar - pj
ET 3 S = Backar
ål! S = 7
SA
y
1
| +
Got
RD Y
CM
NN RA
NA
Se
TT
SN Brr
—
TR
24 TEKNIK för ALLA
&
ARBETSBESKRIVNING
otten, sarger och hals göras av lönn-
trä. Man bör använda tämligen lätt
trä. Locket göres av gran. Också detta
trä bör vara så lätt som möjligt.
Sargen (fig. 1 d)
argerna göras 112 mm tjocka. De
måste hyvlas mycket fint och jämnt.
Höjden bör till att börja med vara något
mer än 30 mm. Sargerna formas med
heta järn eller ännu bättre med koppar-
klovar och limmas sedan vid de i formen
infällda klossarna. Därefter avriktas :
sargernas undre mot botten vettande
yta, varefter man insätter ribborna (lis-
terna). De senare måste vara 8 mm höga
och 212 mm tjocka och gjorda av lindträ.
De små mittribborna måste infällas i
hörnklossarna (fig. 4), så, att de icke
kunna lossna. Klossarna tillverkas likaså
av lind. Sargkanterna och ribbytorna
måste före pålimningen på den färdiga
botten ännu en gång avriktas omsorgs-
fullt, så att de bilda en alldeles grad yta.
Har detta nu skett, stickes det överflö-
diga klossträet bort till den form, som
fig. 5 visar, Sargerna från den undre
klossen till de övre hörnklossarna avrik-
tas sedan noga till en höjd av 30 mm.
Från de övre hörnklossarna avriktas se-
dan noga till en höjd av 30 mm. Från
de övre hörnklossarna till den övre klos-
sen i fig. 3 arbetas sargerna däremot
till en höjd av 2712 mm, så småningom
avtagande med 212 mm. Denna minsk-
ning i höjd är mycket ändamålsenligt ut-
tänkt och utförd av Stradivarius. Locket
erhåller därigenom en spänning och er-
bjuder halsen det nödvändiga motstån-
det. Nu först insättas de övre ribborna.
De måste självfallet avrundas efter sar-
gerna. Det överflödiga träet stickes ur
klossarna, och formen tages ut.
