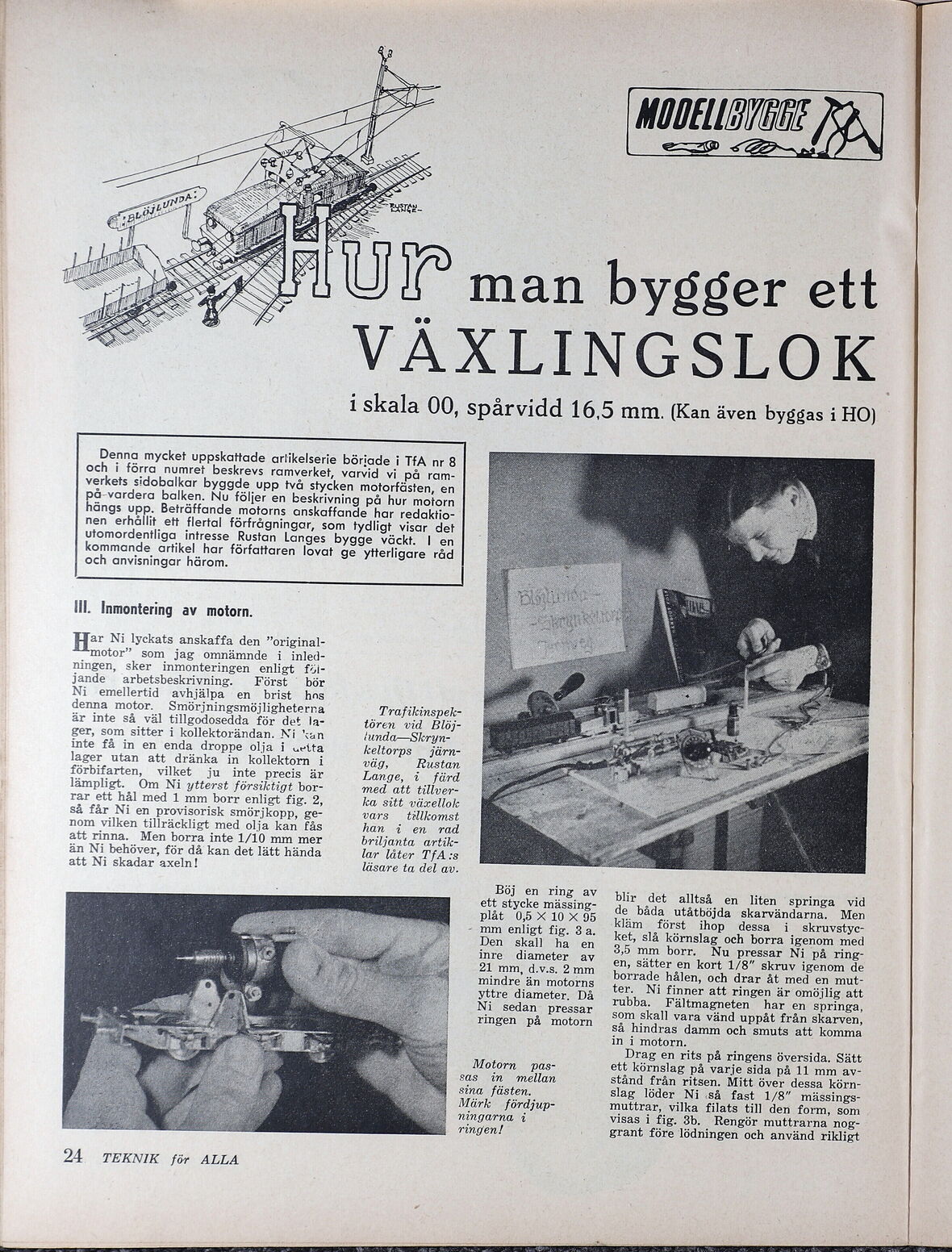

("man bygger ett
VAXLINGSLOK
i skala 00, spårvidd 16,5 mm. (Kan även byggas i HO)
Denna mycket uppskattade artikelserie böriade i TfA nr 8
och i förra numret beskrevs ramverket, varvid vi på ram-
verkets sidobalkar byggde upp två stycken motorfästen, en
på-vardera balken. Nu följer en beskrivning på hur motorn
hängs upp. Beträffande motorns anskaffande har redaktio-
nen erhållit ett flertal förfrågningar, som tydligt visar det
utomordentliga intresse Rustan Langes bygge väckt. I en
kommande artikel har författaren lovat ge ytterligare råd
och anvisningar härom.
III. Inmontering av motorn.
Her Ni lyckats anskaffa den ”original-
motor” som jag omnämnde i inled-
ningen, sker inmonteringen enligt föi-
jande arbetsbeskrivning. Först bör
Ni emellertid avhjälpa en brist hos
denna motor. Smörjningsmöjligheterna Trafikinspek-
är inte så väl tillgodosedda för det la- tören vid Blöj-
ger, som sitter i kollektorändan. Ni 'san tunda—Skryn-
inte få in en enda droppe olja i ueita keltorps — järn-
lager utan att dränka in kollektorn i väg, Rustan
förbifarten, vilket ju inte precis är
lämpligt. Om Ni ytterst försiktigt bor-
rar ett hål med 1 mm borr enligt fig. 2,
så får Ni en provisorisk smörjkopp, ge-
nom vilken tillräckligt med olja kan fås
att rinna. Men borra inte 1/10 mm mer
än Ni behöver, för då kan det lätt hända
att Ni skadar axeln!
Lange, i färd
med att tillver-
ka sitt växellok
vars — tillkomst
han i en rad
briljanta artik-
lar låter TfA:s
läsare ta del av.
Böj en ring av
ett stycke mässing-
plåt 0,5 X 10 X 95
mm enligt fig. 3 a.
Den skall ha en
inre diameter av
21 mm, d.v.s. 2 mm
mindre än motorns
yttre diameter. Då
Ni sedan pressar
ringen på motorn
blir det alltså en liten springa vid
de båda utåtböjda skarvändarna. Men
kläm först ihop dessa i skruvstyc-
ket, slå körnslag och borra igenom med
3,> mm borr. Nu pressar Ni på ring-
en, sätter en kort 1/8” skruv igenom de
borrade hålen, och drar åt med en mut-
ter. Ni finner att ringen är omöjlig att
rubba. Fältmagneten har en springa,
som skall vara vänd uppåt från skarven,
så hindras damm och smuts att komma
in i motorn.
Drag en rits på ringens översida. Sätt
ett körnslag på varje sida på 11 mm av-
stånd från ritsen. Mitt över dessa körn-
slag löder Ni så fast 1/8” mässings-
Märk fördjup- muttrar, vilka filats till den form, som
ningarna i visas i fig. 3b. Rengör muttrarna nog-
ringen! grant före lödningen och använd rikligt
w
Motorn pas-
sas in mellan
sina fästen.
24 TEKNIK för VAA
