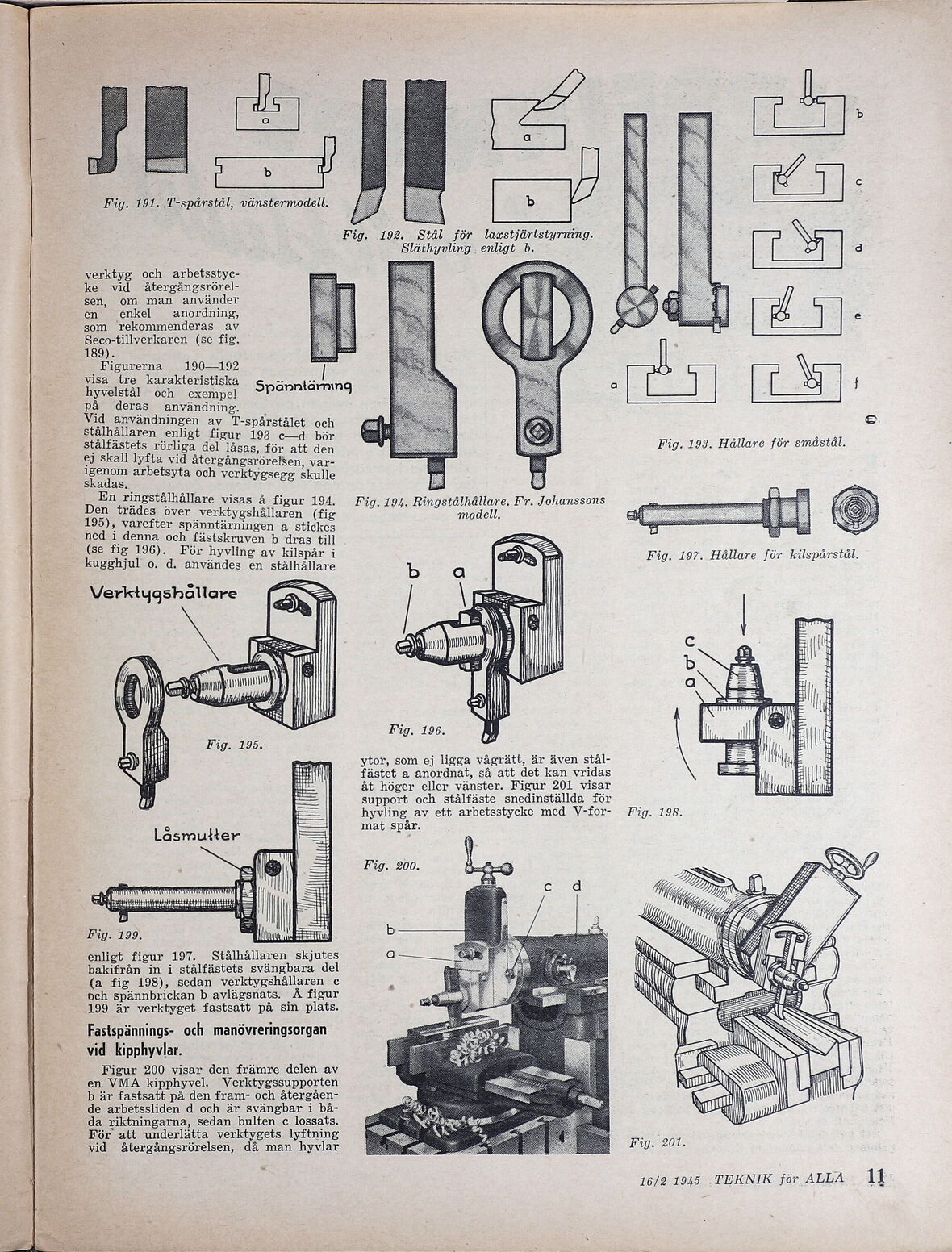

EE Fig. 191. T-spårstål, vänstermodell. verktyg och arbetsstyc- ke vid återgångsrörel- sen, om man använder en enkel «anordning, som rekommenderas av Seco-tillverkaren (se fig. 189). Figurerna 190—192 visa tre karakteristiska hyvelstål och exempel på deras användning. Vid användningen av T-spårstålet och stålhållaren enligt figur 193 c—d bör stålfästets rörliga del låsas, för att den SL fa Sr vid Re ASLOrelsE var- nom arbetsyta o EE yta och verktygsegg skulle En ringstålhållare visas å figur 194. Den trädes över verktygshållaren (fig 195), varefter spänntärningen a stickes ned dT denna och fästskruven b dras till (se fig 196). För hyvling av kilspår i kugghjul o. d. användes en stålhållare Verktygshållare å Sass 2 ena EPT SHR Fig. 199. enligt figur 197. Stålhållaren skjutes bakifrån in i stålfästets svängbara del (a fig 198), sedan verktygshållaren c och spännbrickan b avlägsnats. ÅÄ figur 199 är verktyget fastsatt på sin plats. Fastspännings- och manövreringsorgan vid kipphyvlar. Figur 200 visar den främre delen av en VMA kipphyvel. Verktygssupporten b är fastsatt på den fram- och återgåen- de arbetssliden d och är svängbar i bå- da riktningarna, sedan bulten c lossats. För att underlätta verktygets lyftning vid återgångsrörelsen, då man hyvlar Fig. 192. Stål för laxstjärtstyrning. Spänntärmng Släthyvling . enligt Db. LJ U Fig. 194. Ringstålhållare. Fr. Johanssons modell. | ytor, som ej ligga vågrätt, är även stål- fästet a anordnat, så att det kan vridas åt höger eller vänster. Figur 201 visar support och stålfäste snedinställda för hyvling av ett arbetsstycke med V-for- mat spår. Fig. 200. Fig. 198. Fig. 201. 16/2 1945 TEKNIK för ALLA 11:
