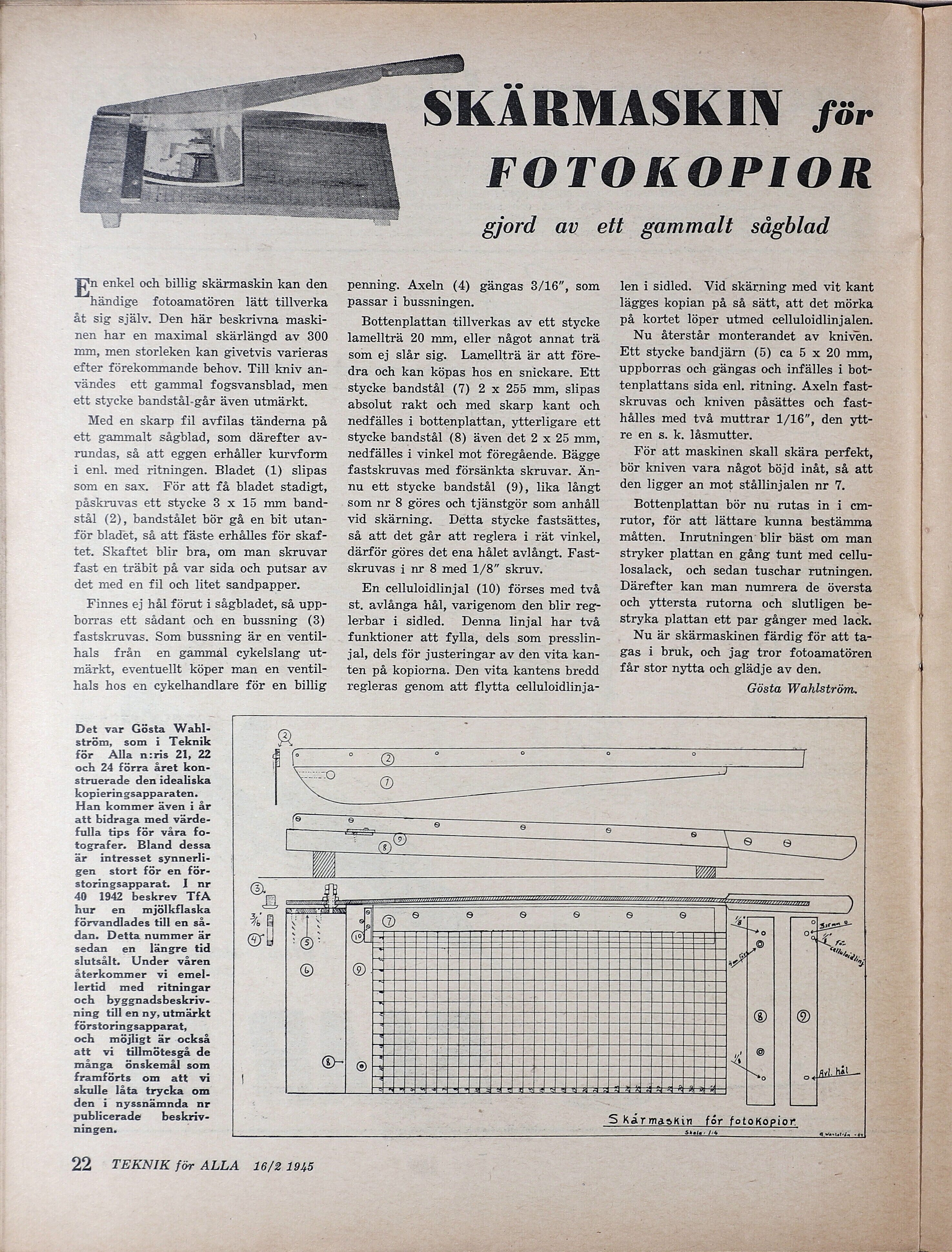

n enkel och billig skärmaskin kan den händige fotoamatören lätt tillverka åt sig själv. Den här beskrivna maski- nen har en maximal skärlängd av 300 mm, men storleken kan givetvis varieras efter förekommande behov. Till kniv an- vändes ett gammal fogsvansblad, men ett stycke bandstål-går även utmärkt. Med en skarp fil avfilas tänderna på ett gammalt sågblad, som därefter av- rundas, så att eggen erhåller kurvform i enl. med ritningen. Bladet (1) slipas som en sax. För att få bladet stadigt, påskruvas ett stycke 3 x 15 mm band- stål (2), bandstålet bör gå en bit utan- för bladet, så att fäste erhålles för skaf- tet. Skaftet blir bra, om man skruvar fast en träbit på var sida och putsar av det med en fil och litet sandpapper. Finnes ej hål förut i sågbladet, så upp- borras ett sådant och en bussning (3) fastskruvas. Som bussning är en ventil- hals från en gammal cykelslang ut- märkt, eventuellt köper man en ventil- hals hos en cykelhandlare för en billig penning. Axeln (4) gängas 3/16”, som passar i bussningen. Bottenplattan tillverkas av ett stycke lamellträ 20 mm, eller något annat trä som ej slår sig. Lamellträ är att före- dra och kan köpas hos en snickare. Ett stycke bandstål (7) 2 x 255 mm, slipas absolut rakt och med skarp kant och nedfälles i bottenplattan, ytterligare ett stycke bandstål (8) även det 2 x 25 mm, nedfälles i vinkel mot föregående. Bägge fastskruvas med försänkta skruvar. Än- nu ett stycke bandstål (9), lika långt som nr 8 göres och tjänstgör som anhåll vid skärning. Detta stycke fastsättes, så att det går att reglera i rät vinkel, därför göres det ena hålet avlångt. Fast- skruvas i nr 8 med 1/8” skruv. En celluloidlinjal (10) förses med två st. avlånga hål, varigenom den blir reg- lerbar i sidled. Denna linjal har två funktioner att fylla, dels som presslin- jal, dels för justeringar av den vita kan- ten på kopiorna. Den vita kantens bredd regleras genom att flytta celluloidlinja- SKÄRMASKIN för FOTOKOPIOR gjord av ett gammalt sågblad len i sidled. Vid skärning med vit kant lägges kopian på så sätt, att det mörka på kortet löper utmed celluloidlinjalen. Nu återstår monterandet av kniven. Ett stycke bandjärn (5) ca 5 x 20 mm, uppborras och gängas och infälles i bot- tenplattans sida enl. ritning. Axeln fast- skruvas och kniven påsättes och fast- hålles med två muttrar 1/16”, den ytt- re en s. k. låsmutter. För att maskinen skall skära perfekt, bör kniven vara något böjd inåt, så att den ligger an mot stållinjalen nr 7. Bottenplattan bör nu rutas in i ecm- rutor, för att lättare kunna bestämma måtten. Inrutningen' blir bäst om man stryker plattan en gång tunt med cellu- losalack, och sedan tuschar rutningen. Därefter kan man numrera de översta och yttersta rutorna och slutligen be- stryka plattan ett par gånger med lack. Nu är skärmaskinen färdig för att ta- gas i bruk, och jag tror fotoamatören får stor nytta och glädje av den. Gösta Wahlström. Det var Gösta Wabl- ström, som i Teknik för Alla n:ris 21, 22 och 24 förra året kon- struerade den idealiska kopieringsapparaten. Han kommer även i år att bidraga med värde- fulla tips för våra fo- tografer. Bland dessa är intresset synnerli- gen stort för en för- storingsapparat. I nr 40 1942 beskrev TfA an af: Can hur en mjölkflaska förvandlades till en så- dan. Detta nummer är sedan en längre tid slutsålt. Under våren återkommer vi emel- lertid med ritningar och byggnadsbeskriv- ning till en ny, utmärkt förstoringsapparat, och möjligt är också att vi tillmötesgå de många önskemål som framförts om att vi | skulle låta trycka om Zz i X SV EH Ö ol odAL hal den i nyssnämnda nr publicerade beskriv- ningen. S Kärmaskin för fotokopior Skala; 1:4 4 Wanlaliön - 4 22 TEKNIK för ALLA 16/2 1945
