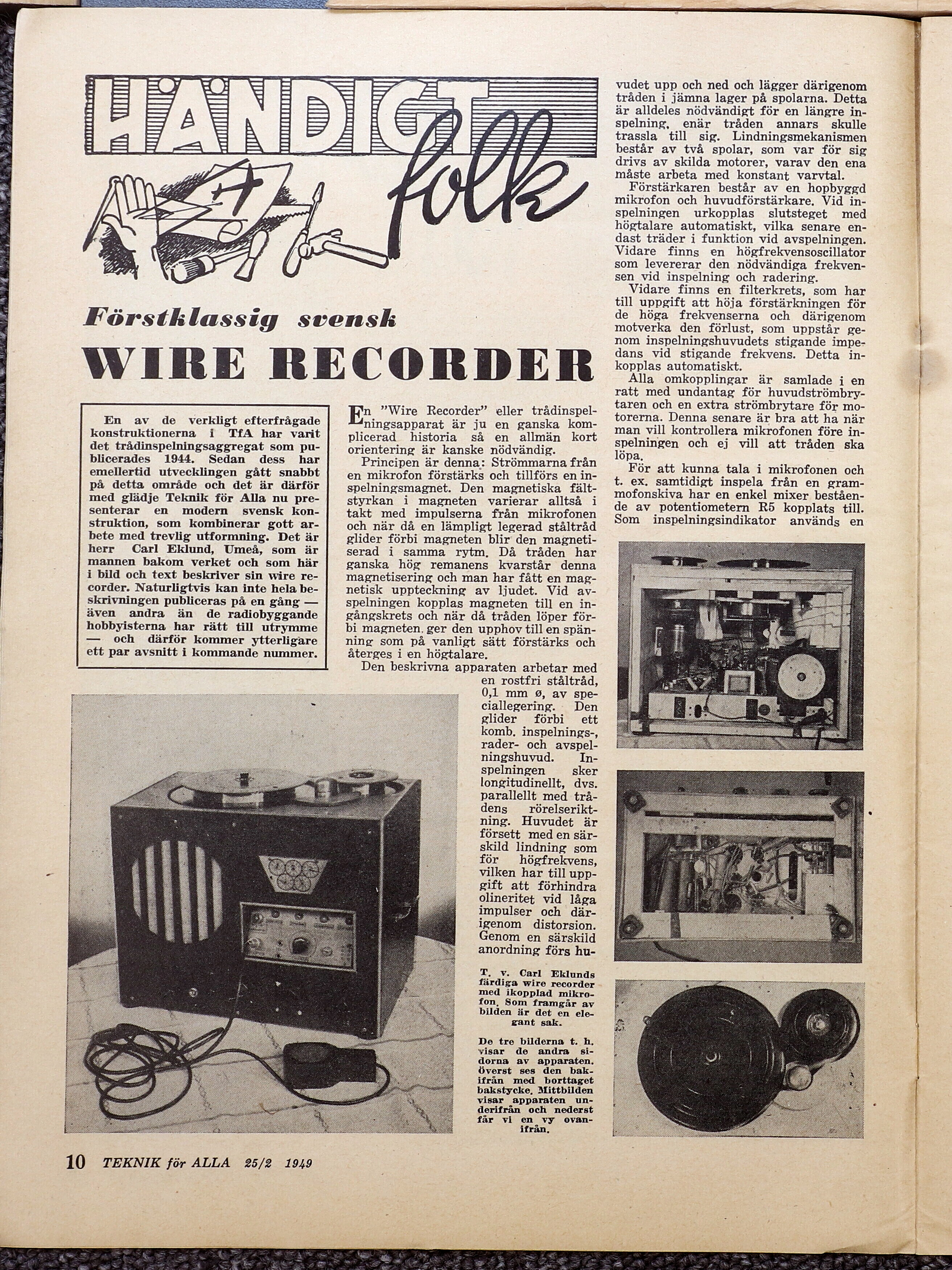

Förstklassig svensk
WIRE RECORDER
En av de verkligt efterfrågade
konstruktionerna i TfA har varit
det trådinspelningsaggregat som pu-
blicerades 1944. Sedan dess har
emellertid utvecklingen gått snabbt
på detta område och det är därför
med glädje Teknik för Alla nu pre-
senterar en modern svensk kon-
struktion, som kombinerar gott ar-
bete med trevlig utformning. Det är
herr Carl Eklund, Umeå, som är
mannen bakom verket och som här
i bild och text beskriver sin wire re-
corder. Naturligtvis kan inte hela be-
skrivningen publiceras på en gång —
även andra än de radiobyggande
hobbyisterna har rätt till utrymme
— och därför kommer ytterligare
ett par avsnitt i kommande nummer.
10 TEKNIK för ALLA 25/2 1949
Er ”Wire Recorder” eller trådinspel-
ningsapparat är ju en ganska kom-
plicerad historia så en allmän kort
orientering är kanske nödvändig.
Principen är denna: Strömmarna från
en mikrofon förstärks och tillförs en in-
spelningsmagnet. Den magnetiska fält-
styrkan i magneten varierar alltså i
takt med impulserna från mikrofonen
och när då en lämpligt legerad ståltråd
glider förbi magneten blir den magneti-
serad i samma rytm. Då tråden har
ganska hög remanens kvarstår denna
magnetisering och man har fått en mag-
netisk uppteckning av ljudet. Vid av-
spelningen kopplas magneten till en in-
gångskrets och när då tråden löper för-
bi magneten, ger den upphov till en spän-
ning som på vanligt sätt förstärks och
återges i en högtalare.
Den beskrivna apparaten arbetar med
en rostfri ståltråd,
0,1 mm 9, av spe-
ciallegering. — Den
glider förbi ett
komb. inspelnings-,
rader- och avspel-
ningshuvud. In-
spelningen sker
longitudinellt, dvs.
parallellt med trå-
dens = rörelserikt-
ning. Huvudet är
försett med en sär-
skild lindning som
för högfrekvens,
vilken har till upp-
gift att förhindra
olineritet vid låga
impulser och där-
igenom distorsion.
Genom en särskild
anordning förs hu-
T. v. Carl Eklunds
färdiga wire recorder
med ikopplad mikro-
fon, Som framgår av
bilden är det en ele-
gant sak.
De tre bilderna t. h,
visar de andra si-
dorna av apparaten.
Överst ses den bak-
ifrån med borttaget
bakstycke, Mittbilden
visar apparaten un-
derifrån och nederst
får vi en vy ovan-
ifrån,
—g—
vudet upp och ned och lägger därigenom
tråden i jämna lager på spolarna. Detta
är alldeles nödvändigt för en längre in-
spelning, enär tråden annars skulle
trassla till sig. Lindningsmekanismen
består av två spolar, som var för sig
drivs av skilda motorer, varav den ena
måste arbeta med konstant varvtal.
Förstärkaren består av en hopbyggd
mikrofon och huvudförstärkare, Vid in-
spelningen urkopplas slutsteget med
högtalare automatiskt, vilka senare en-
dast träder i funktion vid avspelningen.
Vidare finns en högfrekvensoscillator
som levererar den nödvändiga frekven-
sen vid inspelning och radering.
Vidare finns en filterkrets, som har
till uppgift att höja förstärkningen för
de höga frekvenserna och därigenom
motverka den förlust, som uppstår ge-
nom inspelningshuvudets stigande impe-
dans vid stigande frekvens. Detta in-
kopplas automatiskt.
Alla omkopplingar är samlade i en
ratt med undantag för huvudströmbry-
taren och en extra strömbrytare för mo-
torerna. Denna senare är bra att ha när
man vill kontrollera mikrofonen före in-
fp TnEen och ej vill att tråden ska
öpa.
För att kunna tala i mikrofonen och
t. ex. samtidigt inspela från en gram-
mofonskiva har en enkel mixer beståen-
de av potentiometern R5 kopplats till.
Som inspelningsindikator används en
