Efter tegningen er opmerket, både på for-
reste og bakerste langbjelke, hvor hver rib-
be skal være. Når nu alt er på plass,
fester man ribbene foreløbig med stifter,
og kontrollerer at alt er som det skal være,
bruk vinkelen både på kryss og tvers. Husk
på at langbjelkene ikke må bøies, men at
de skal være rette også efter at diagonalene
er festet. Her er nettop en av de største
vanskeligheter.
Er nu alt i orden, kan man begynne å
feste ribbene som angitt på tegningen.
Men allerede før man går til den ende-
lige befestigelse av ribbene, er det en ting
som må bringes på det rene. Nemlig be-
festigelsen av de forskjellige beslag. Kapit-
let om forarbeidelsen av disse beslag sprin-
ger jeg over, idet jeg går ut fra at ingen
av de selvbyggere som disse artikler er be-
regnet på, har forutsetninger for å forar-
beide dem. For det første trenges det spe-
sialstål til beslag og bolter, materialet må
på forhånd innsendes til og prøves og god-
kjennes av de rette myndigheter, så må
beslagene forarbeides efter bestemte for-
skrifter, og de ferdige beslag igjen godkjen-
nes. Det lønner sig da meget bedre å kjøpe
ferdige beslag fra en fabrikk. Anvisning
på hvor man kan få kjøpt beslagene vil
man kunne få på samme sted hvor man
har fått tegningene fra.
Jeg går altså ut fra at man har et
komplett sett med beslag. Før man går
videre, undersøker man at de passer, og at
man kan få boret hullene til boltene. Når
man har forvisset sig herom, kan man fort-
sette med å feste ribbene og med å påsette
forkant- og bakkant-listene.
Påse omhyggelig at forkant og bakkant
blir en rett linje, likedan at buen i for-
TIDENS TEKNIKK
ENN US, da MT as AD
Ser sr Gr
kant blir pent rundet, og at ingen av rib-
bene stikker op. Bruk rettholt. FEfterat
ribbene er festet, gåes alle over og alle
skarpe kanter, som kan komme til å gnisse
mot duken, pusses vekk.
Så kan nu endelig beslagene festes for
godt. Man merker op hvor de skal sitte,
fester med en tvinge eller to, og borer hul-
lene til bolten med et skarpt bor av nøi-
aktig riktig diameter. Det skader ikke om
man borer først med et mindre bor for
sikkerhets skyld. Boltene settes på plass,
stikkes i forfra eller ovenfra så de ikke
faller ut, hvis sikringen og mutteren tross
alt skulde løsne. Mutteren draes til og
sikres enten med en splint eller med en
kjørner. I siste tilfelle kapper man bolten
så den får nøiaktig riktig lengde.
Balanseroret bygges på mange glidere
sammen med vingen, denne må nu sages
løs, finpusses og gjøres ferdig for sig.
Hengslene for befestigelsen til vingen på-
settes både ving og ror.
Nu kommer vi til et stykke arbeide
som er litt av en svenneprøve — nemlig
påsettelsen av forkantfinéren. Denne
strekker sig gjerne i hele vingens lengde,
fra fremre langbjelke. rundt forkant av vin-
gen og til underkant av samme bjelke. —
Denne finér, som altså optar lufttrykket
i forkant av vingen, må være av spesiell
finér, laget for bygging av fly. Har man
nu kontrollert at det ikke er noen av
ribbene som stikker sig frem, kan man
tilpasse finéren som fåes i plater. Man
må skjøte den — for å få så lange strim-
ler man trenger. Man fester først finéren
midlertidig med et par tvinger og passer
den nøiaktig til. Så må man lage til pas-
sende spikerlister for å få press på limin-
Kryssfinér

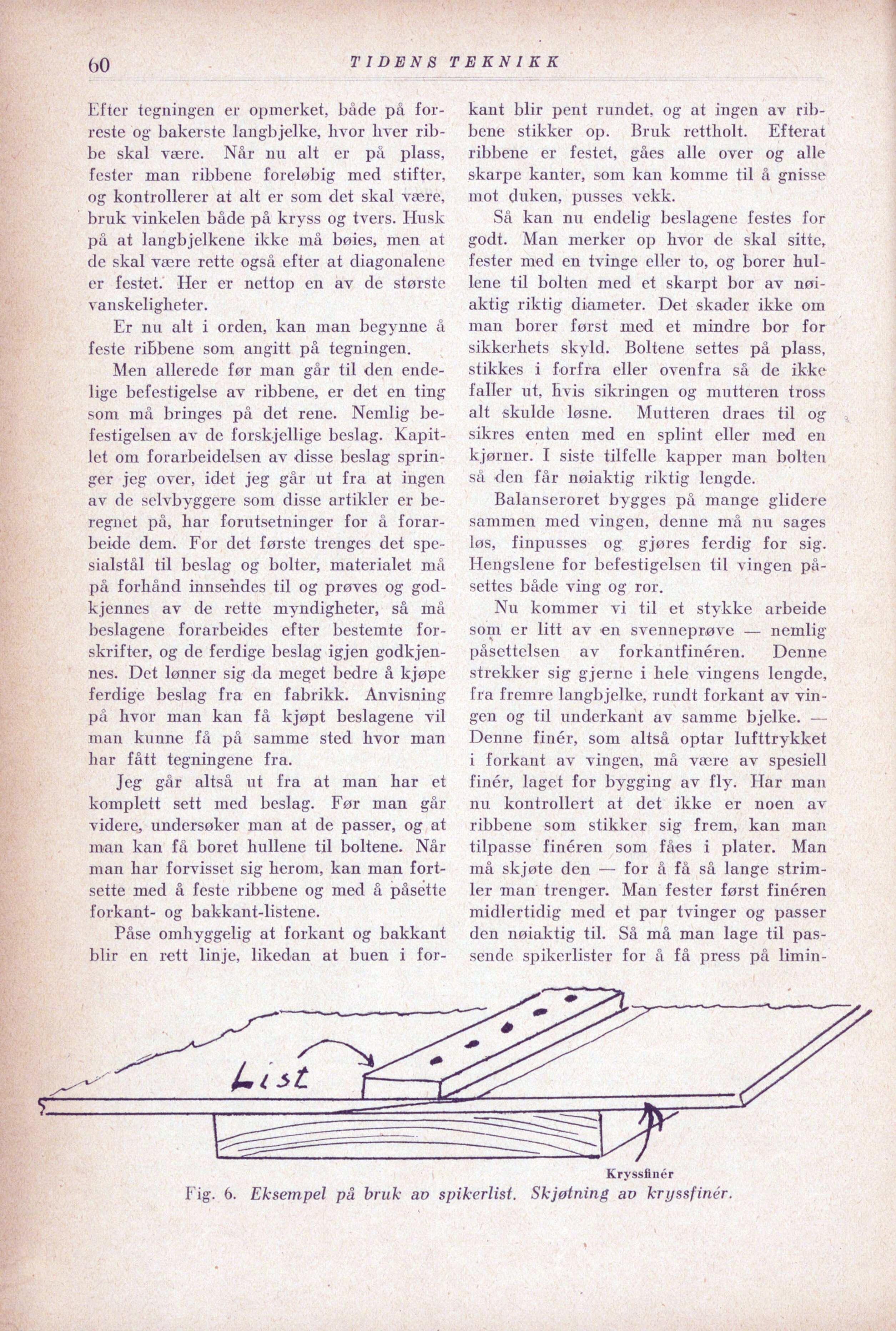

Fig. 6. Eksempel på bruk av spikerlist. Skjøtning av kryssfiner.
