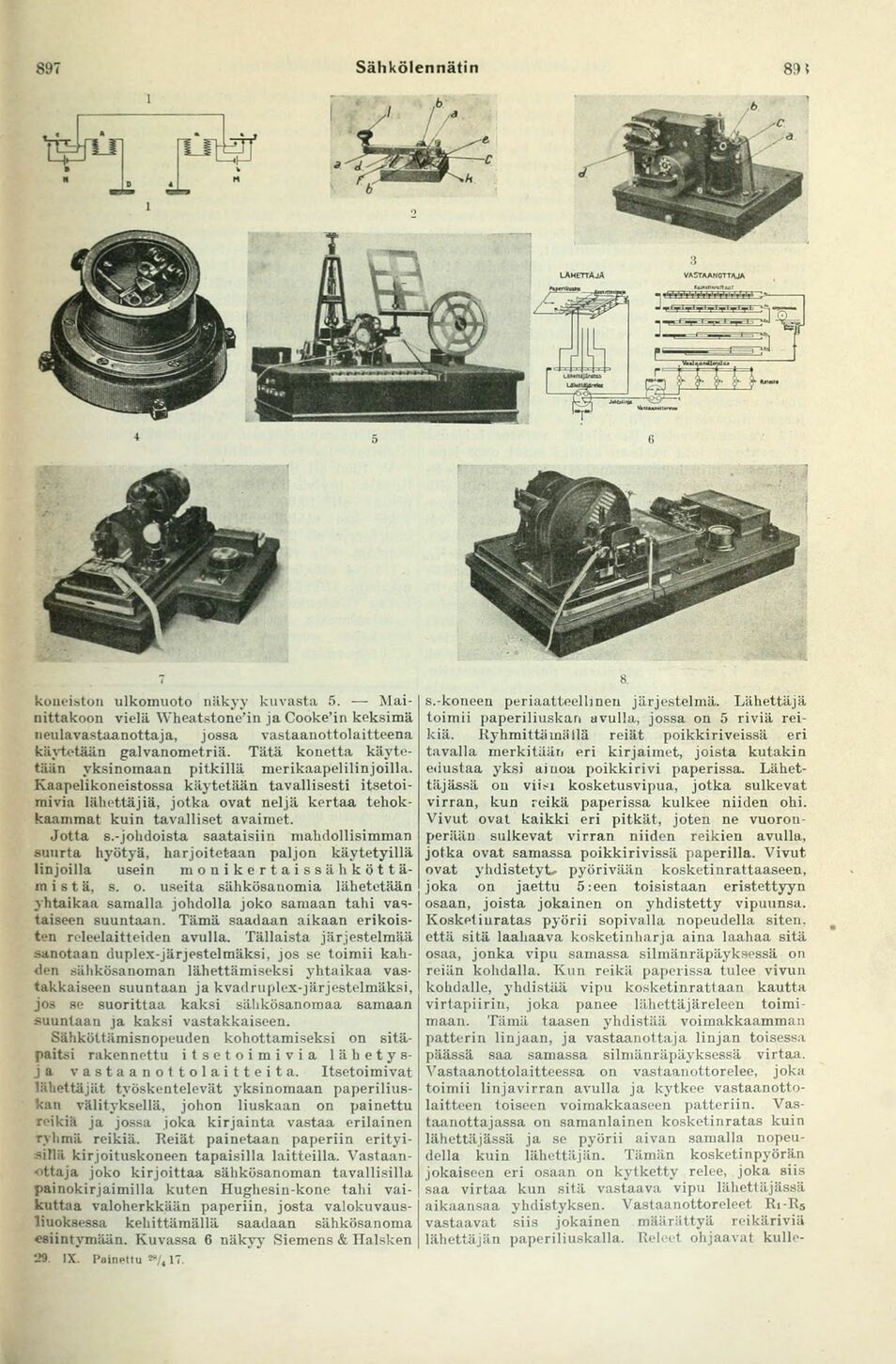

Sähkölennätin
* 5
koneiston ulkomuoto näkyy kuvasta 5. -—-
Mainittakoon vielä \Vheatstone’in ja Cooke’in keksimä
neulavastaanottaja, jossa vaslaanottolaitteena
käytetään galvanometriä. Tätä konetta
käytetään yksinomaan pitkillä merikaapelilinjoilla.
Kaapelikoneistossa käytetään tavallisesti
itsetoimivia lähettäjiä, jotka ovat neljä kertaa
tehokkaammat kuin tavalliset avaimet.
Jotta s.-johdoista saataisiin mahdollisimman
suurta hyötyä, harjoitetaan paljon käytetyillä
linjoilla usein
monikertaissähköttä-mistä, s. o. useita sähkösanomia lähetetään
yhtaikaa samalla johdolla joko samaan tahi
vastaiseen suuntaan. Tämä saadaan aikaan
erikoisten releelaitteiden avulla. Tällaista järjestelmää
sanotaan duplex-järjestelmäksi, jos se toimii
kahden sähkösanoman lähettämiseksi yhtaikaa
vastakkaiseen suuntaan ja kvadruplex-järjestelmäksi,
jos se suorittaa kaksi sähkösanomaa samaan
suuntaan ja kaksi vastakkaiseen.
Sähköttämisnopeuden kohottamiseksi on
sitäpaitsi rakennettu itsetoimivia
lähetys-ja vastaanottolaitteita. Itsetoimivat
lähettäjät työskentelevät yksinomaan
paperiliuskan välityksellä, johon liuskaan on painettu
reikiä ja jossa joka kirjainta vastaa erilainen
ryhmä reikiä. Reiät painetaan paperiin
erityisillä kirjoituskoneen tapaisilla laitteilla.
Vastaanottaja joko kirjoittaa sähkösanoman tavallisilla
painokirjaimilla kuten Hughesin-kone tahi
vaikuttaa valoherkkään paperiin, josta
valokuvaus-liuoksessa kehittämällä saadaan sähkösanoma
esiintymään. Kuvassa 6 näkyy Siemens & Ilalsken
29 IX. Painettu »/, 17.
6
8.
s.-koneen periaatteellinen järjestelmä. Lähettäjä
toimii paperiliuskan avulla, jossa on 5 riviä
reikiä. Ryhmittämällä reiät poikkiriveissä eri
tavalla merkitään eri kirjaimet, joista kutakin
edustaa yksi aiuoa poikki rivi paperissa.
Lähettäjässä ou viisi kosketusvipua, jotka sulkevat
virran, kun reikä paperissa kulkee niiden ohi.
Vivut ovat kaikki eri pitkät, joten ne
vuoronperään sulkevat virran niiden reikien avulla,
jotka ovat samassa poikkirivissä paperilla. Vivut
ovat yhdistetyt, pyörivään kosketinrattaaseen,
joka on jaettu 5:een toisistaan eristettyyn
osaan, joista jokainen on yhdistetty vipuunsa.
Kosketiuratas pyörii sopivalla nopeudella siten,
että sitä laahaava kosketinharja aina laahaa sitä
osaa, jonka vipu samassa silmänräpäyksessä on
reiän kohdalla. Kun reikä paperissa tulee vivun
kohdalle, yhdistää vipu kosketinrattaan kautta
virtapiirin, joka panee lähettäjäreleeu
toimimaan. Tämä taasen yhdistää voimakkaamman
patterin linjaan, ja vastaanottaja linjan toisessa
päässä saa samassa silmänräpäyksessä virtaa.
Vastaanottolaitteessa on vastaanottorelee, joka
toimii linjavirran avulla ja kytkee
vastaanotto-laitteen toiseen voimakkaaseen patteriin.
Vastaanottajassa on samanlainen kosketinratas kuin
lähettäjässä ja se pyörii aivan samalla
nopeudella kuin lähettäjän. Tämän kosketinpyörän
jokaiseen eri osaan on kytketty relee, joka siis
saa virtaa kun sitä vastaava vipu lähettäjässä
aikaansaa yhdistyksen. Vastaanottoreleet R1-R5
vastaavat siis jokainen määrättyä reikäriviä
lähettäjän paperiliuskalla. Releet ohjaavat kiille-
