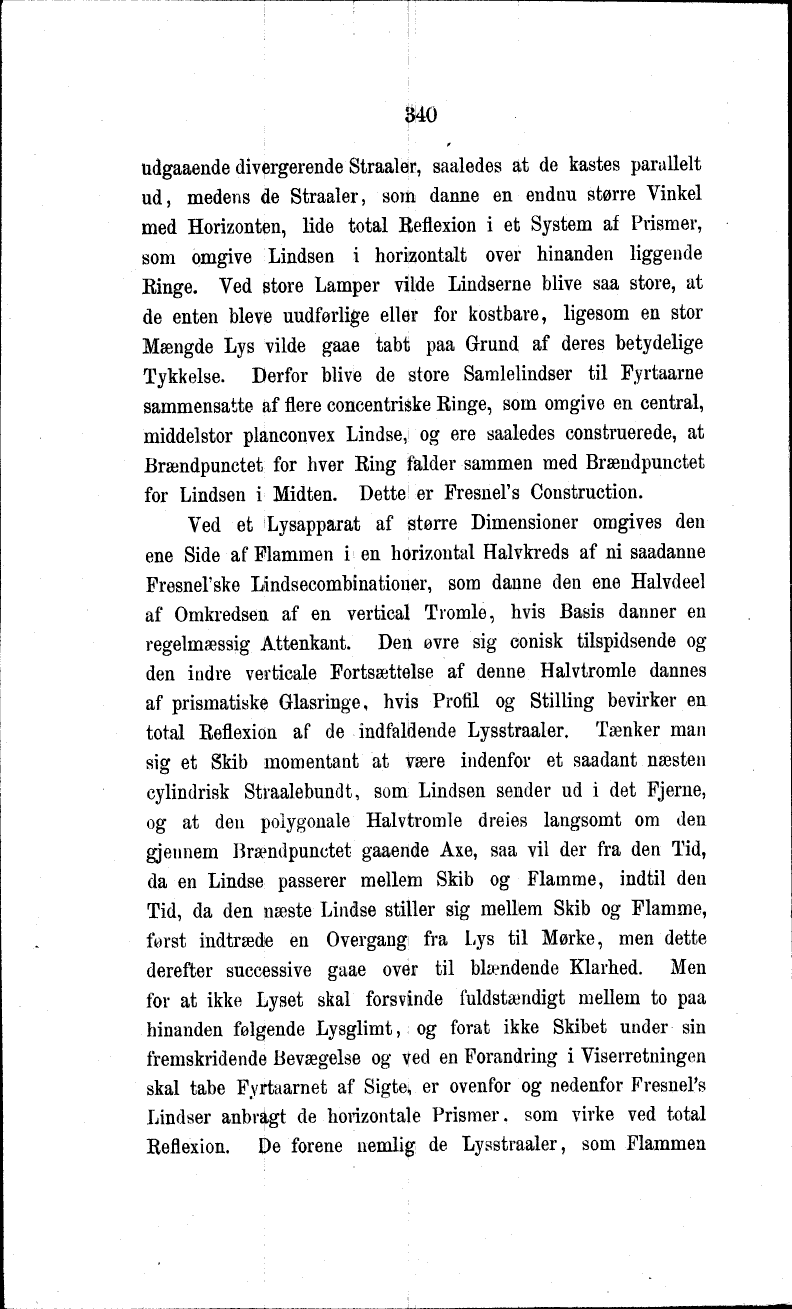

udgaaende divergerende Straaler, saaledes at de kastes parallelt
ud, medens de Straaler, som danne en endnu større Vinkel
med Horizonten, lide total Reflexion i et System af Prismer,
som omgive Lindsen i horizontalt over hinanden liggende
Ringe. Ved store Lamper vilde Lindserne blive saa store, at
de enten bleve uudførlige eller for kostbare, ligesom en stor
Mængde Lys vilde gaae tabt paa Grund af deres betydelige
Tykkelse. Derfor blive de store Samlelindser til Fyrtaarne
sammensatte af flere concentri&ke Ringe, som omgive en central,
middelstor planconvex Lindse, og ere saaledes construerede, at
Brændpunctet for hver Ring falder sammen med Brændpunctet
for Lindsen i Midten. Dette er Fresnel’s Construction.
Ved et Lysapparat af større Dimensioner omgives den
ene Side af Flammen i en horisontal Halvkreds af ni saadanne
Fresnel’ske Lindsecombinatiouer, som danne den ene Halvdeel
af Omkredsen af en vertical Tromle, hvis Basis danner en
regelmæssig Attenkant. Den øvre sig conisk tilspidsende og
den indre verticale Fortsættelse af denne Halvtromle dannes
af prismatiske Glasringe, hvis Profil og Stilling bevirker en
total Reflexion af de indfaldende Lysstraaler. Tænker man
sig et Skib momentant at være indenfor et saadant næsten
cylindrisk Straalebundt, som Lindsen sender ud i det Fjerne,
og at den polygonale Halvtromle dreies langsomt om den
gjennem Brændpunctet gaaende Axe, saa vil der fra den Tid,
da en Lindse passerer mellem Skib og Flamme, indtil den
Tid, da den næste Lindse stiller sig mellem Skib og Flamme,
først indtræde en Overgang fra Lys til Mørke, men dette
derefter successive gaae over til blændende Klarhed. Men
for at ikke Lyset skal forsvinde fuldstændigt mellem to paa
hinanden følgende Lysglimt, og forat ikke Skibet under sin
fremskridende Bevægelse og ved en Forandring i Viserretningen
skal tabe Fyrtaarnet af Sigte, er ovenfor og nedenfor Fresnel’s
Lindser anbragt de horizontale Prismer, som virke ved total
Reflexion. De forene nemlig de Lysstraaler, som Flammen
