Full resolution (TIFF) - On this page / på denna sida - Strontianets Udbredelse i Naturen i den nuværende og i tidligere Jordperioder - Om Fabrikationen af hærdet Glas
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has been proofread at least once.
(diff)
(history)
Denna sida har korrekturlästs minst en gång.
(skillnad)
(historik)

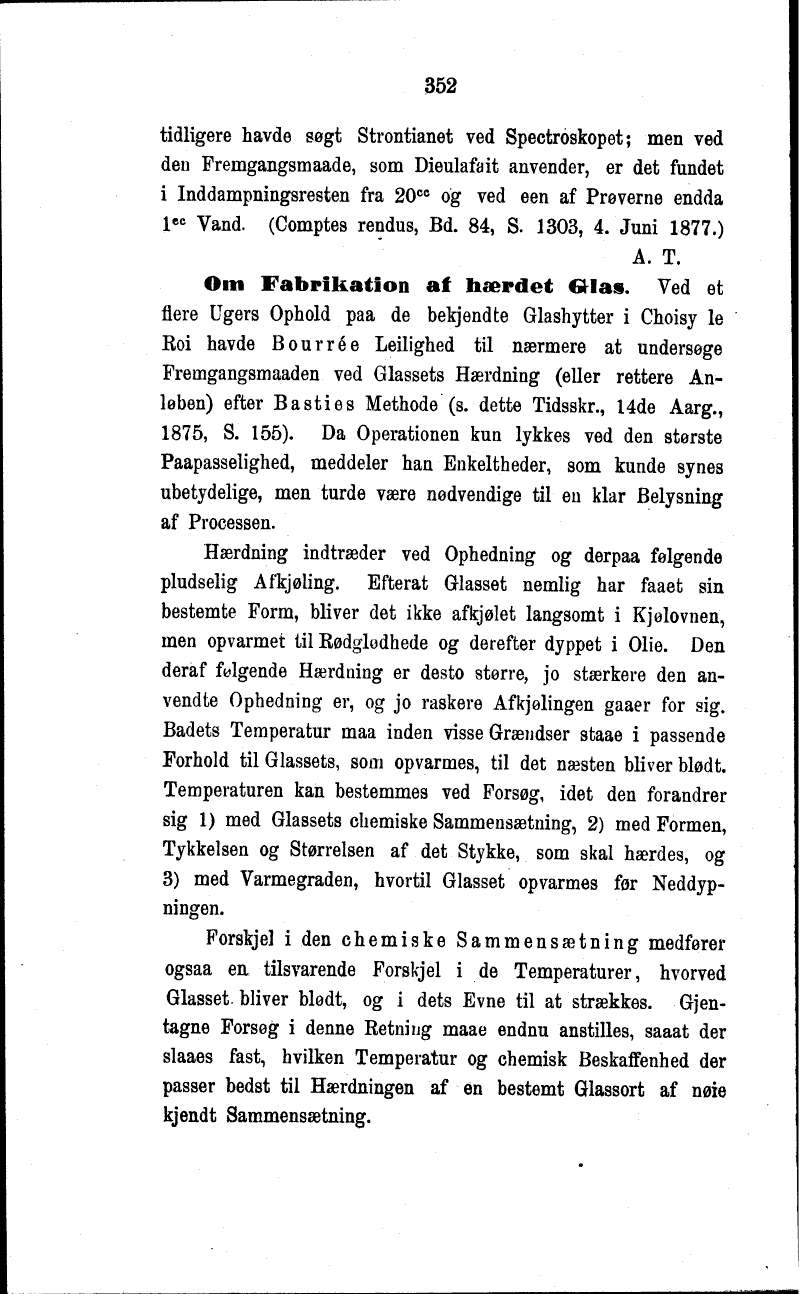

tidligere havde søgt Strontianet ved Spectroskopet; men ved
den Fremgangsmaade, som Dieulafait anvender, er det fundet
i Inddampningsresten fra 20cc og ved een af Prøverne endda
1cc Vand. (Comptes rendus, Bd. 84, S. 1303, 4. Juni 1877.)
A. T.
Om Fabrikation af hærdet Glas. Ved et
flere Ugers Ophold paa de bekjendte Glashytter i Choisy le
Roi havde Bourrée Leilighed til nærmere at undersøge
Fremgangsmaaden ved Glassets Hærdning (eller rettere
Anløben) efter Basties Methode (s. dette Tidsskr., 14de Aarg.,
1875, S. 155). Da Operationen kun lykkes ved den største
Paapasselighed, meddeler han Enkeltheder, som kunde synes
ubetydelige, men turde være nødvendige til en klar Belysning
af Processen.
Hærdning indtræder ved Ophedning og derpaa følgende
pludselig Afkjøling. Efterat Glasset nemlig har faaet sin
bestemte Form, bliver det ikke afkjølet langsomt i Kjølovnen,
men opvarmet til Rødglødhede og derefter dyppet i Olie. Den
deraf følgende Hærdning er desto større, jo stærkere den
anvendte Ophedning er, og jo raskere Afkjølingen gaaer for sig.
Badets Temperatur maa inden visse Grændser staae i passende
Forhold til Glassets, som opvarmes, til det næsten bliver blødt.
Temperaturen kan bestemmes ved Forsøg, idet den forandrer
sig 1) med Glassets chemiske Sammensætning, 2) med Formen,
Tykkelsen og Størrelsen af det Stykke, som skal hærdes, og
3) med Varmegraden, hvortil Glasset opvarmes før
Neddypningen.
Forskjel i den chemiske Sammensætning medfører
ogsaa en tilsvarende Forskjel i de Temperaturer, hvorved
Glasset, bliver blødt, og i dets Evne til at strækkes.
Gjentagne Forsøg i denne Retning maae endnu anstilles, saaat der
slaaes fast, hvilken Temperatur og chemisk Beskaffenhed der
passer bedst til Hærdningen af en bestemt Glassort af nøie
kjendt Sammensætning.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
