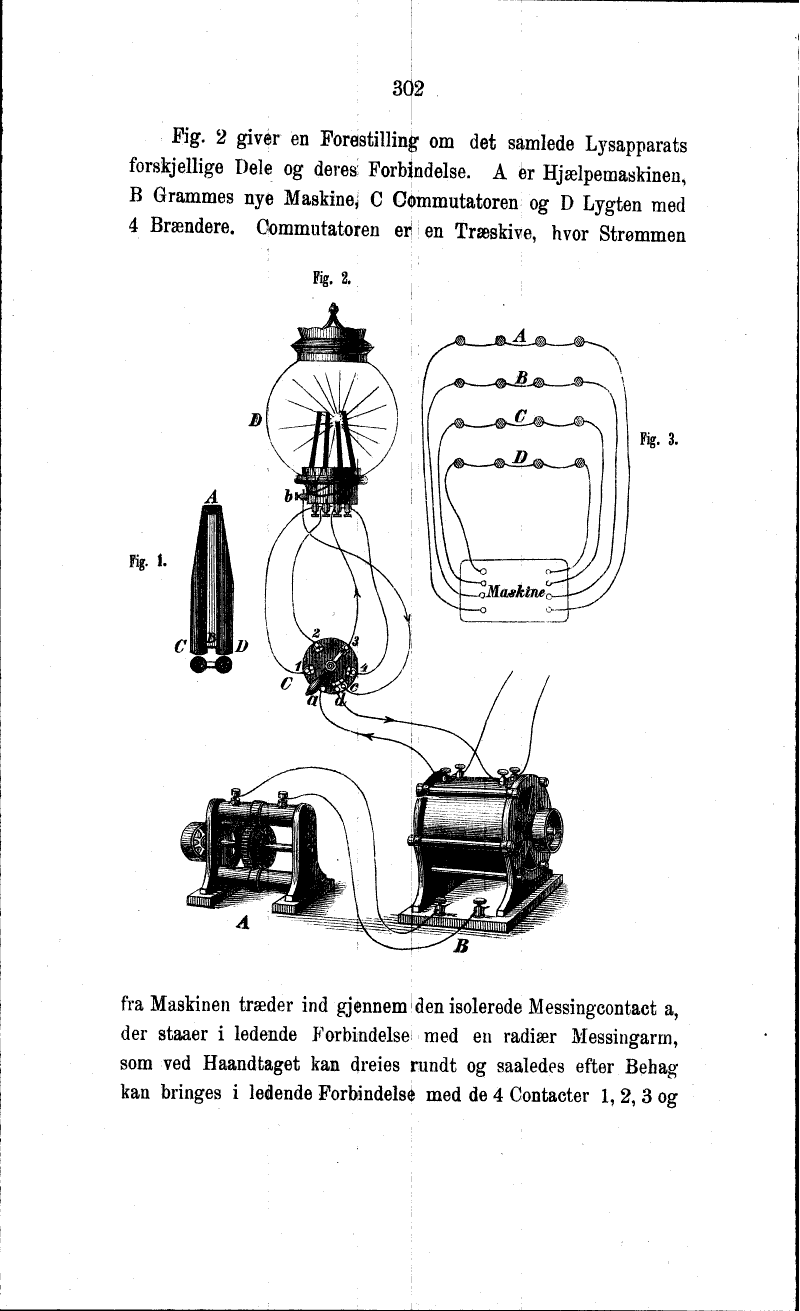

Fig. 2 giver en Forestilling om det samlede Lysapparats
forskjellige Dele og deres; Forbindelse. A er Hjælpemaskinen,
B Grammes nye Maskine, C Cømmutatoren og D Lygten med
4 Brændere. Commutatoren er en Træskive, hvor Strømmen

Fig. 1. Fig. 2. Fig. 3.

fra Maskinen træder ind gjennem den isolerede Messingcontact a,
der staaer i ledende Forbindelse med en radiær Messingarm,
som ved Haandtaget kan dreies rundt og saaledes efter
Behag kan bringes i ledende Forbindelse med de 4 Contacter 1, 2, 3 og
