visserligen i fuktig och mycket torr luft lätt sväller och krymper.
För att göra det mindre känsligt för dessa inflytelser väljer
man kådrikt ungt furu virke eller kokar träet i olja eller
fernissa. Genom denna utväg häfves dock olägenheten ej
fullständigt. Långt verksammare äro de så kallade
kompensa-tionspendlarna, hvilkas princip grundar sig på olika
metallers olika förmåga att utvidga sig. Redan 1715 föreslog den
ofvan nämde Graham den sinnrika utvägen att motverka det
skadliga inflytandet genom samma kraft, som framkallat det.
För att bibehålla ett lika afstånd mellan svängnings- och
upp-hängningspunkterna lät han, i stället för den tunga linsformiga
. kroppen, vid pendeln anbringa ett aflångt kärl
meä qvicksilfver. Då pendelstången genom
värmet förlänges och svängningspunkten sålunda
sän-kes, utvidgas qvicksilfret i kärlet och stiger,
hvar-igenom dess tyngdpunkt något höjer sig. Genom
noggranna försök kan man lätt utröna den
be-höfliga qvicksilfvermängden.

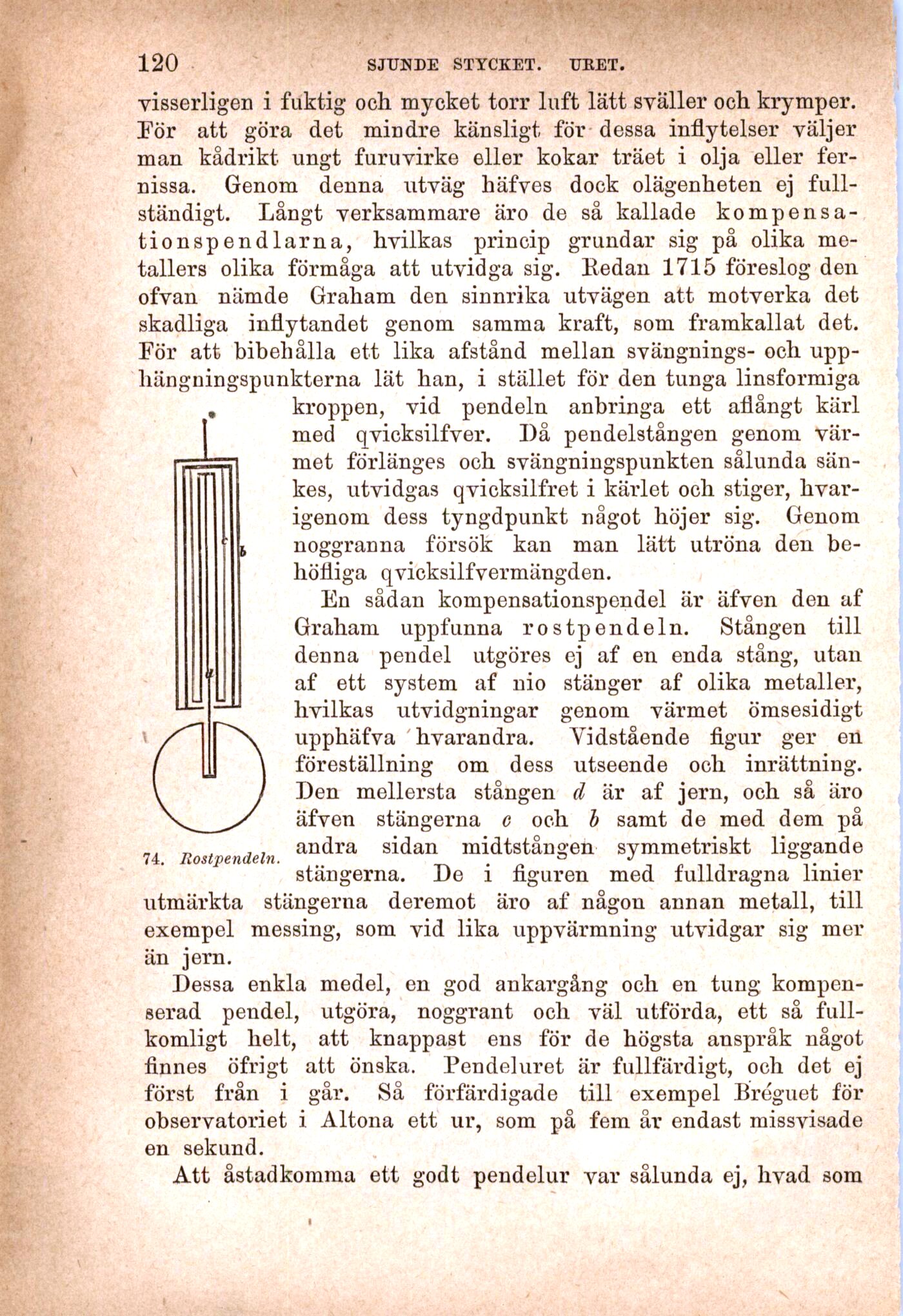

En sådan kompensationspendel är äfven den af
Graham uppfunna rostpendeln. Stången till
denna pendel utgöres ej af en enda stång, utan
af ett system af nio stänger af olika metaller,
hvilkas utvidgningar genom värmet ömsesidigt
upphäfva hvarandra. Vidstående figur ger en
föreställning om dess utseende och inrättning.
V ) Den mellersta stången d är af jern, och så äro
äfven stängerna c och b samt de med dem på
andra sidan midtstången symmetriskt liggande
stängerna. De i figuren med fulldragna linier
utmärkta stängerna deremot äro af någon annan metall, till
exempel messing, som vid lika uppvärmning utvidgar sig mer
än jern.
Dessa enkla medel, en god ankargång och en tung
kompenserad pendel, utgöra, noggrant och väl utförda, ett så
fullkomligt helt, att knappast ens för de högsta anspråk något
finnes öfrigt att önska. Pendeluret är fullfärdigt, och det ej
först från i går. Så förfärdigade till exempel Bréguet för
observatoriet i Altona ett ur, som på fem år endast missvisade
en sekund.
Att åstadkomma ett godt pendelur var sålunda ej, hvad som
74. Rostpendeln.
