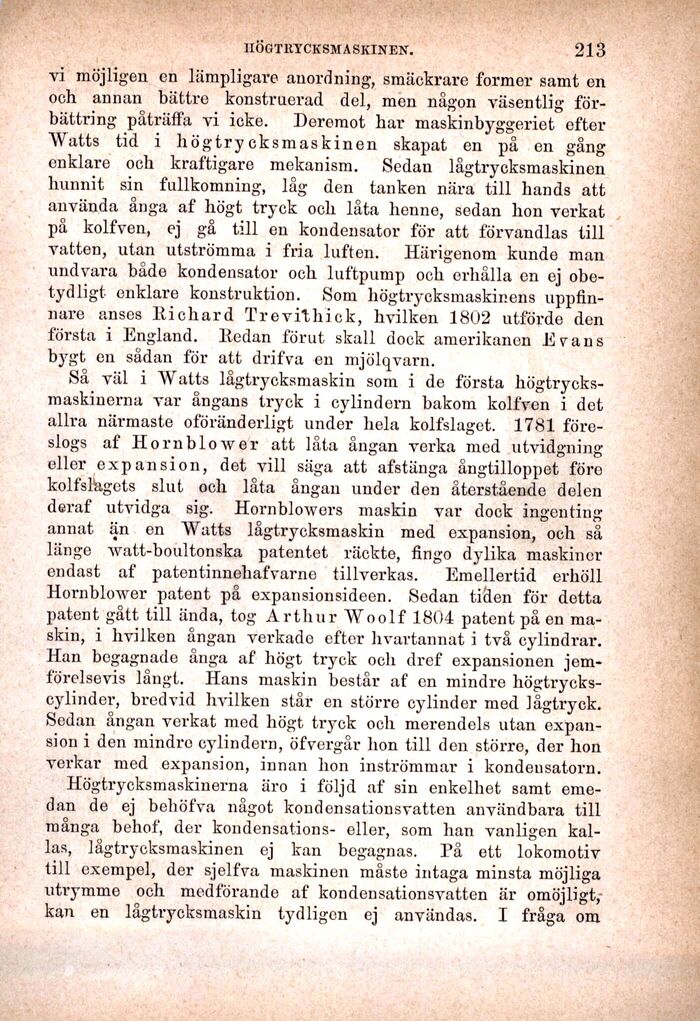

vi möjligen en lämpligare anordning, smäckrare former samt en
och annan bättre konstruerad del, men någon väsentlig
förbättring paträffa vi icke. Deremot har maskinbyggeriet efter
Watts tid i högtrycksmaskinen skapat en på en gång
enklare ocb kraftigare mekanism. Sedan lågtrycksmaskinen
hunnit sin fullkomning, låg den tanken nära till hands att
använda anga af högt tryck och låta henne, sedan hon verkat
pa kolfven, ej gå till en kondensator för att förvandlas till
vatten, utan utströmma i fria luften. Härigenom kunde man
undvara bade kondensator och luftpump och erhålla en ej
obetydligt enklare konstruktion. Som högtrycksmaskinens
uppfinnare anses Richard Trevithick, hvilken 1802 utförde den
första i England. Redan förut skall dock amerikanen Evans
bygt en sadan för att drifva en mjölqvarn.
Så väl i Watts lågtrycksmaskin som i de första
högtrycks-maskinerna var ångans tryck i cylindern bakom kolfven i det
allra närmaste oföränderligt under hela kolfslaget. 1781
föreslogs af Hornblower att låta ångan verka med utvidgning
eller expansion, det vill säga att afstänga ångtilloppet före
kolfslägets slut och låta ångan under den återstående delen
deraf utvidga sig. Hornblowers maskin var dock ingenting
annat än en Watts lågtrycksmaskin med expansion, och så
länge watt-boultonska patentet räckte, fingo dylika maskiner
endast af patentinnehafvarne tillverkas. Emellertid erhöll
Hornblower patent på expansionsideen. Sedan tifien för detta
patent gått till ända, tog Arthur Woolf 1804 patent på en
maskin, i hvilken ångan verkade efter hvartannat i två cylindrar.
Han begagnade anga af högt tryck och dref expansionen
jem-förelsevis langt. Hans maskin består af en mindre
högtrycks-cylinder, bredvid hvilken står en större cylinder med lågtryck.
Sedan angan verkat med högt tryck och merendels utan
expansion i den mindre cylindern, öfvergår hon till den större, der hon
verkar med expansion, innan hon inströmmar i kondensatorn.
Högtrycksmaskinerna äro i följd af sin enkelhet samt
emedan de ej behöfva något kondensationsvatten användbara till
manga behof, der kondensations- eller, som han vanligen
kallas, lågtrycksmaskinen ej kan begagnas. På ett lokomotiv
till exempel, der sjelfva maskinen måste intaga minsta möjliga
utrymme och medförande af kondensationsvatten är omöjligt,
kan en lågtrycksmaskin tydligen ej användas. I fråga om
