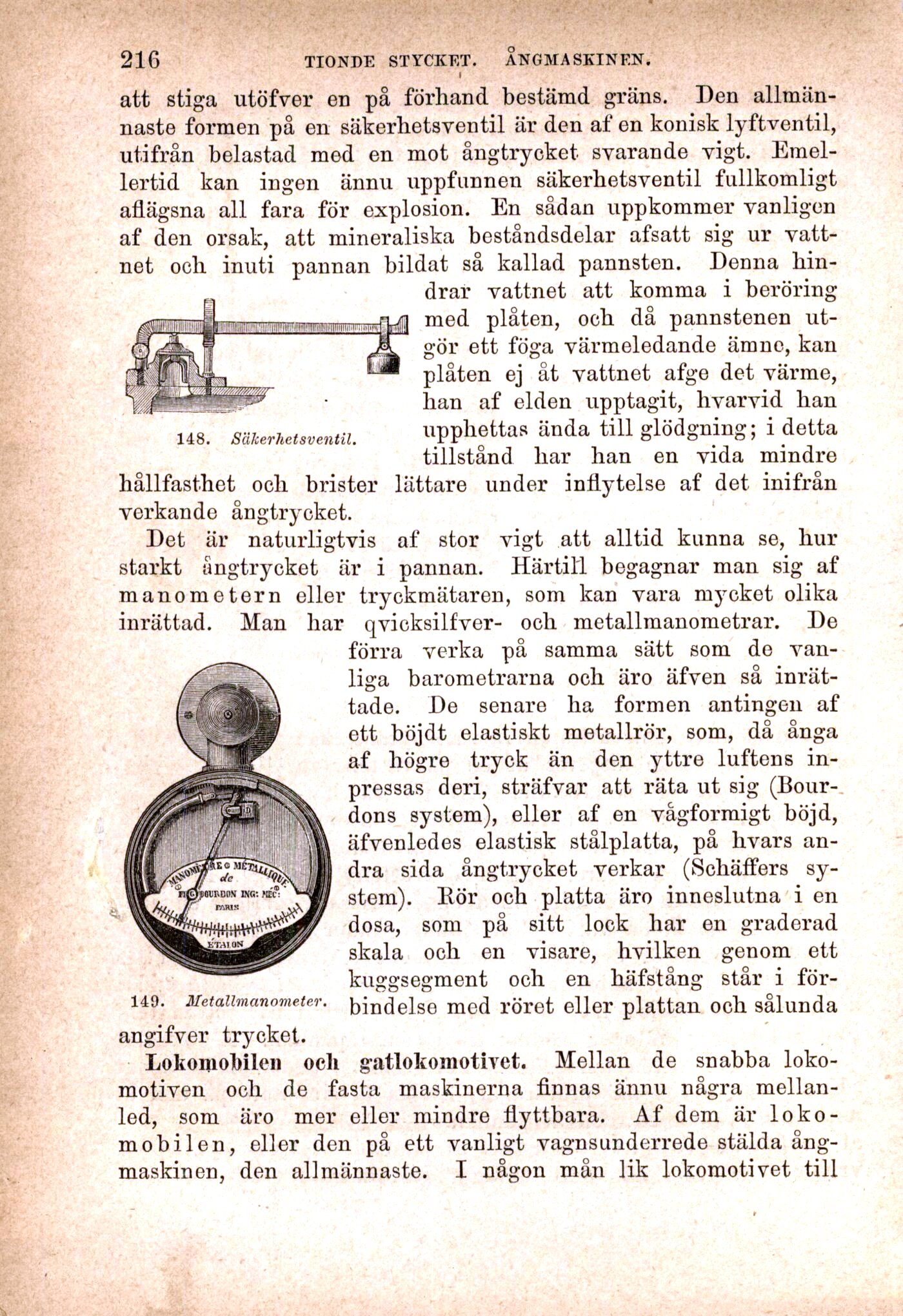

att stiga utöfver en på förhand bestämd gräns. Den
allmännaste formen på en säkerhetsventil är den af en konisk lyftventil,
utifrån belastad med en mot ångtrycket svarande vigt.
Emellertid kan ingen ännu uppfunnen säkerhetsventil fullkomligt
aflägsna all fara för explosion. En sådan uppkommer vanligen
af den orsak, att mineraliska beståndsdelar afsatt sig ur
vattnet och inuti pannan bildat så kallad pannsten. Denna
hindrar vattnet att komma i beröring
med plåten, och då pannstenen ut-
gör ett föga värmeledande ämne, kan
plåten ej åt vattnet afge det värme,
- han af elden upptagit, hvarvid han
148. Säkerhetsventil upphettas ända till glödgning; i detta
tillstånd har han en vida mindre
hållfasthet och brister lättare under inflytelse af det inifrån
verkande ångtrycket.
Det är naturligtvis af stor vigt att alltid kunna se, hur
starkt ångtrycket är i pannan. Härtill begagnar man sig af
manometern eller tryckmätaren, som kan vara mycket olika
inrättad. Man har qvicksilfver- och metallmanometrar. De
förra verka på samma sätt som de
vanliga barometrarna och äro äfven så
inrättade. De senare ha formen antingen af
ett böjdt elastiskt metallrör, som, då ånga
af högre tryck än den yttre luftens
in-pressas deri, sträfvar att räta ut sig
(Bour-äons system), eller af en vågformigt böjd,
äfvenledes elastisk stålplatta, på hvars
andra sida ångtrycket verkar (Schäffers
system). Rör och platta äro inneslutna i en
dosa, som på sitt lock har en graderad
skala och en visare, hvilken genom ett
kuggsegment och en häfstång står i
förbindelse med röret eller plattan och sålunda
Lokomobilen ocli gatlokomotivet. Mellan de snabba
lokomotiven och de fasta maskinerna finnas ännu några
mellanled, som äro mer eller mindre flyttbara. Af dem är
lokomobilen, eller den på ett vanligt vagnsunderrede stälda
ångmaskinen, den allmännaste. I någon mån lik lokomotivet till
149. Metallmanometer.
angifver trycket.
