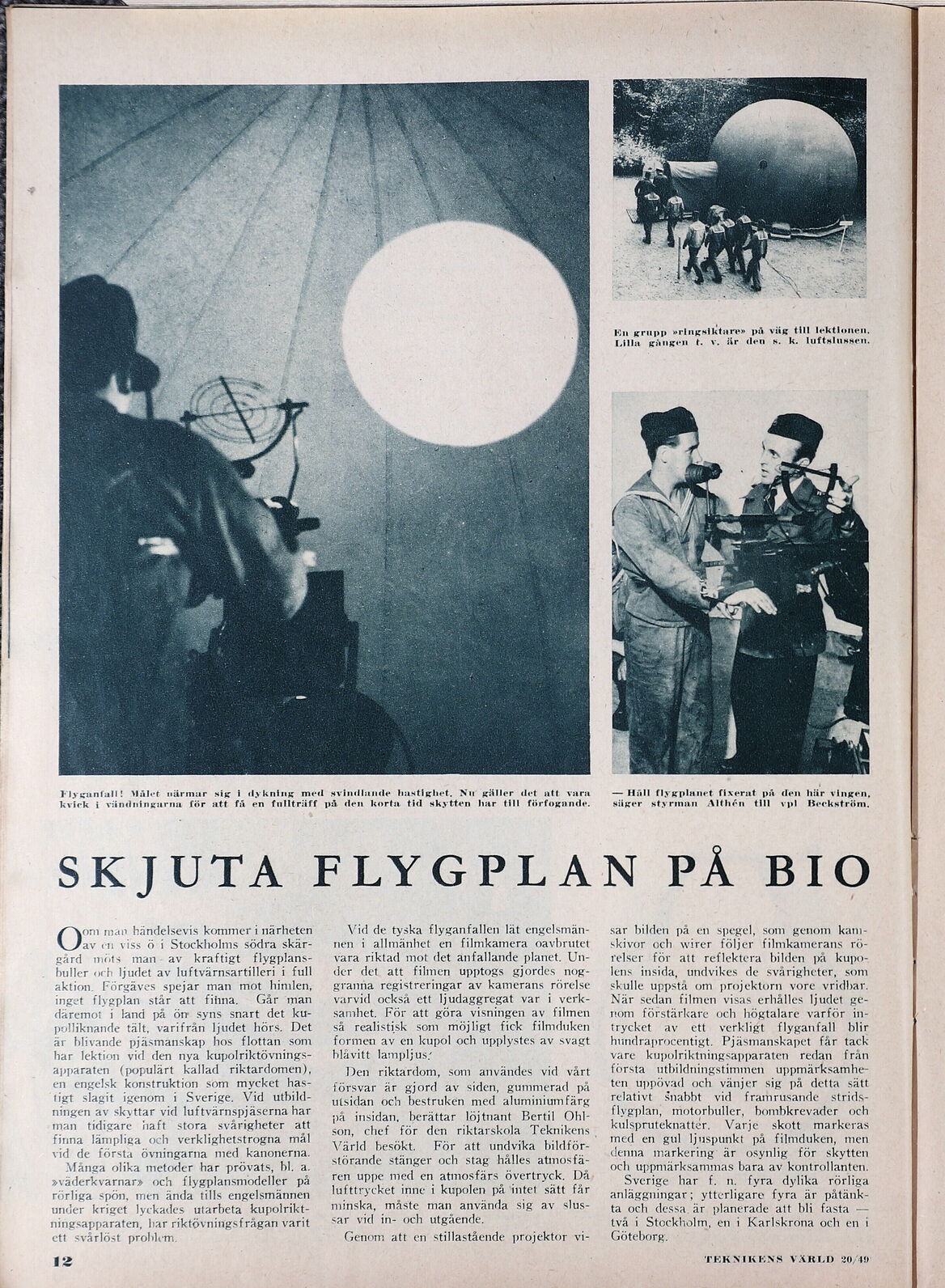

Flyganfall! Målet värmar sig i dykning med svindlande bastighet. Nw gäller det att vara
kvick i vändningurna för att få en fullträff på den korta tid skytten har till förfogande.
SKJUTA FLYGPLAN PÅ BIO
om man händelsevis kommer i närheten
CC) en viss ö i Stockholms södra skär-
gård möts man- av kraftigt flygplans-
buller och ljudet av luftvärnsartilleri i full
aktion. Förgäves spejar man mot himlen,
inget flygplan står att fihna. Går man
däremot i land på öm syns snart det ku-
polliknande tält, varifrån ljudet hörs. Det
är blivande pjäsmanskap hos flottan som
har lektion vid den nya kupolriktövnings-
apparaten (populärt kallad riktardomen),
en engelsk konstruktion som mycket has-
tigt slagit igenom i Sverige. Vid utbild-
ningen av skyttar vid luftvärnspjäserna har
man tidigare naft stora svårigheter att
finna lämpliga och verklighetstrogna mål
vid de första övningarna med kanonerna.
Många olika metoder har prövats, bl. a.
>väderkvarnar» och flygplansmodeller på
rörliga spön, men ända tills engelsmännen
under kriget lyckades utarbeta kupolrikt-
ningsapparaten, har riktövningsfrågan varit
ett svårlöst problem
12
Vid de tyska flyganfallen lät engelsmän-
nen i allmänhet en filmkamera oavbrutet
vara riktad mot det anfallande planet. Un-
der det att filmen upptogs gjordes nog-
granna registreringar av kamerans rörelse
varvid också ett ljudaggregat var i verk-
samhet. För att göra visningen av filmen
så realistisk som möjligt fick filmduken
formen av en kupol och upplystes av svagt
blåvitt lampljusz
Den riktardom, som användes vid vårt
försvar är gjord av siden, gummerad på
utsidan och bestruken med aluminium färg
på insidan, berättar löjtnant Bertil Ohl-
son,
Värld besökt. För att undvika bildför-
störande stänger och stag hålles atmosfä-
ren uppe med en atmosfärs övertryck. Då
lufttrycket inne i kupolen på intet sätt får
minska, måste man använda sig av Sslus-
sar vid in- och utgående.
Genom att en stillastående projektor vi-
chef för den riktarskola Teknikens .
En grupp »ringsiktare» på väg till lektionen.
Lilla gången t. v. är den s. k. luftslussen.
— Håll flygplanet fixerat på den här vingen,
säger styrman Althén till vpl Beckström.
sar bilden på en spegel, som genom kam-
skivor och wirer följer filmkamerans rö-
relser för att reflektera bilden på kupo-
lens insida, undvikes de svårigheter, som
skulle uppstå om projektorn vore vridbar.
När sedan filmen visas erhålles ljudet ge-
nom förstärkare och högtalare varför in-
trycket av ett verkligt flyganfall blir
hundraprocentigt. Pjäsmanskapet får tack
vare kupolriktningsapparaten redan från
första utbildningstimmen uppmärksamhe-
ten uppövad och vänjer sig på detta sätt
relativt. Snabbt vid framrusande strids-
flygplan, motorbuller, bombkrevader och
kulspruteknatter. Varje skott markeras
med en gul ljuspunkt på filmduken, men
denna markering är osynlig för skytten
och uppmärksammas bara av kontrollanten.
Sverige har f. n. fyra dylika rörliga
anläggningar; ytterligare fyra är påtänk-
ta och dessa. är planerade att bli fasta —
två i Stockholm, en i Karlskrona och en i
Göteborg.
TEKNIKENS VÄRLD 20/49
