Jat

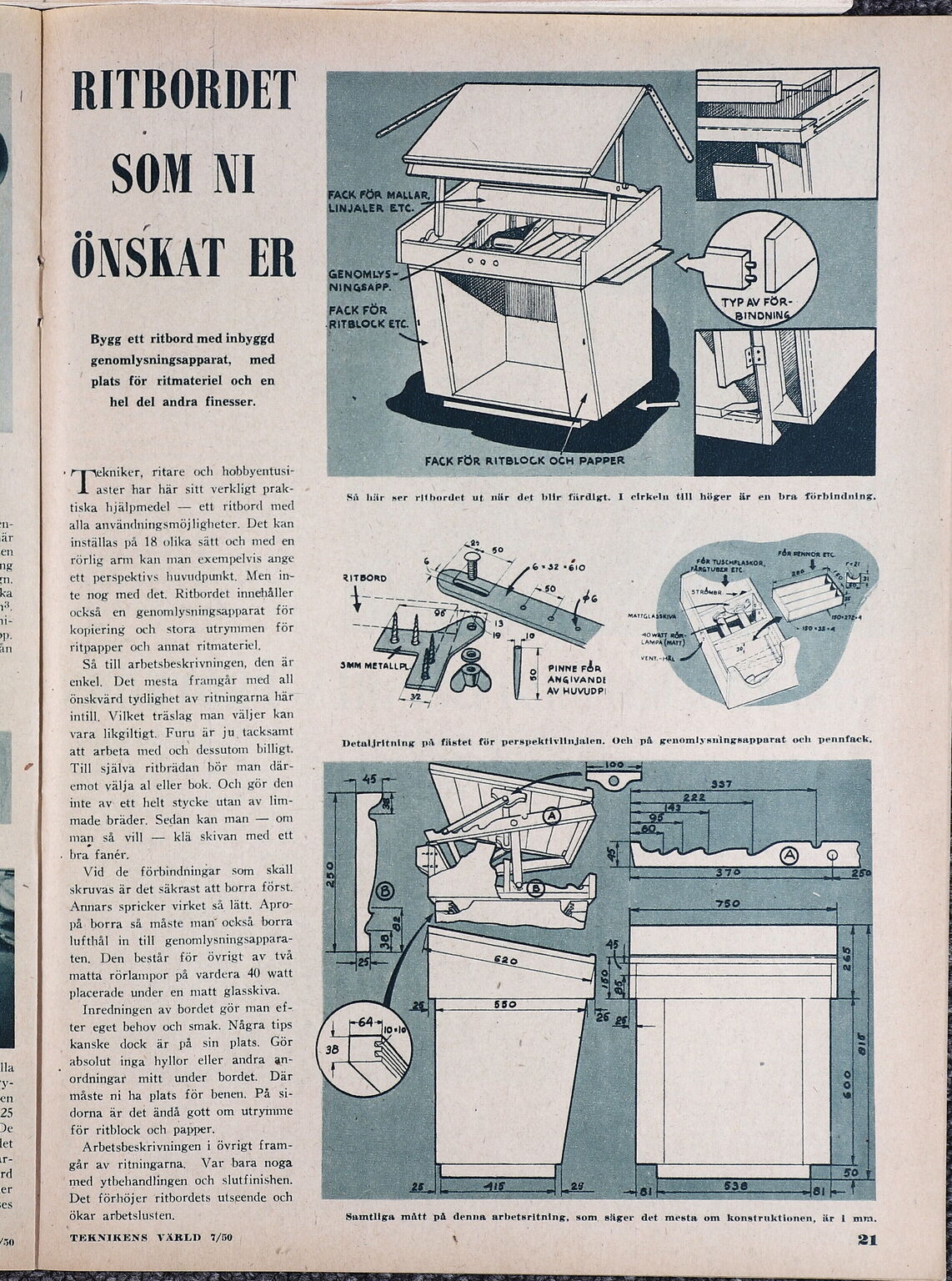

RITBORDET
SOM NI
ÖNSKAT ER
Bygg ett ritbord med inbyggd
genomlysningsapparat, med
plats för ritmateriel och en
hel del andra finesser.
, ekniker, ritare och hobbyentusi-
JT har här sitt verkligt prak-
tiska hjälpmedel — ett ritbord med
alla användningsmöjligheter. Det kan
inställas på 18 olika sätt och med en
rörlig arm kan man exempelvis ange
ett perspektivs huvudpunkt. Men in-
te nog med det. Ritbordet innehåller
också en genomlysningsapparat för
kopiering och stora utrymmen för
ritpapper och annat ritmateriel,
Så till arbetsbeskrivningen, den är
enkel. Det mesta framgår med all
önskvärd tydlighet av ritningarna här
intill. Vilket träslag man väljer kan
vara likgiltigt. Furu är ju, tacksamt
att arbeta med och dessutom billigt.
Till själva ritbrädan bör man där-
emot välja al eller bok. Och gör den
inte av ett helt stycke utan av lim-
made bräder. Sedan kan man — om
man så vill — klä skivan med ett
» bra fanér.
Vid de förbindningar som skall
skruvas är det säkrast att borra först.
Annars spricker virket så lätt. Apro-
på borra så måste man också borra
lufthål in till genomlysningsappara-
ten. Den består för övrigt av två
matta rörlampor på vardera 40 watt
placerade under en matt glasskiva.
Inredningen av bordet gör man ef-
ter eget behov och smak. Några tips
kanske dock är på sin plats. Gör
absolut inga hyllor eller andra an-
ordningar mitt under bordet. Där
måste ni ha plats för benen. På si-
dorna är det ändå gott om utrymme
för ritblock och papper.
Arbetsbeskrivningen i övrigt fram-
går av ritningarna. Var bara noga
med ytbehandlingen och slutfinishen.
Det förhöjer ritbordets utseende och
ökar arbetslusten.
TEKNIKENS VÄRLD 7/50
;
FR ANA 00989
GENOMLYS =,
NINGSAPP.
FACK FÖR
RITBLOCK ETC. |!
i
ji
FACK FÖR RITBLOCK OCH PAPPER
RITBORD
PINNE FÖR
ANGIVANDE
AV HUVUDPI
ull
Lo rn
lg
MATTGL ASSKIVA
40 WATT RÖR
LAMPA (mar)
VENT. -HRL
mesta om konstruktionen, är i mm,
