r

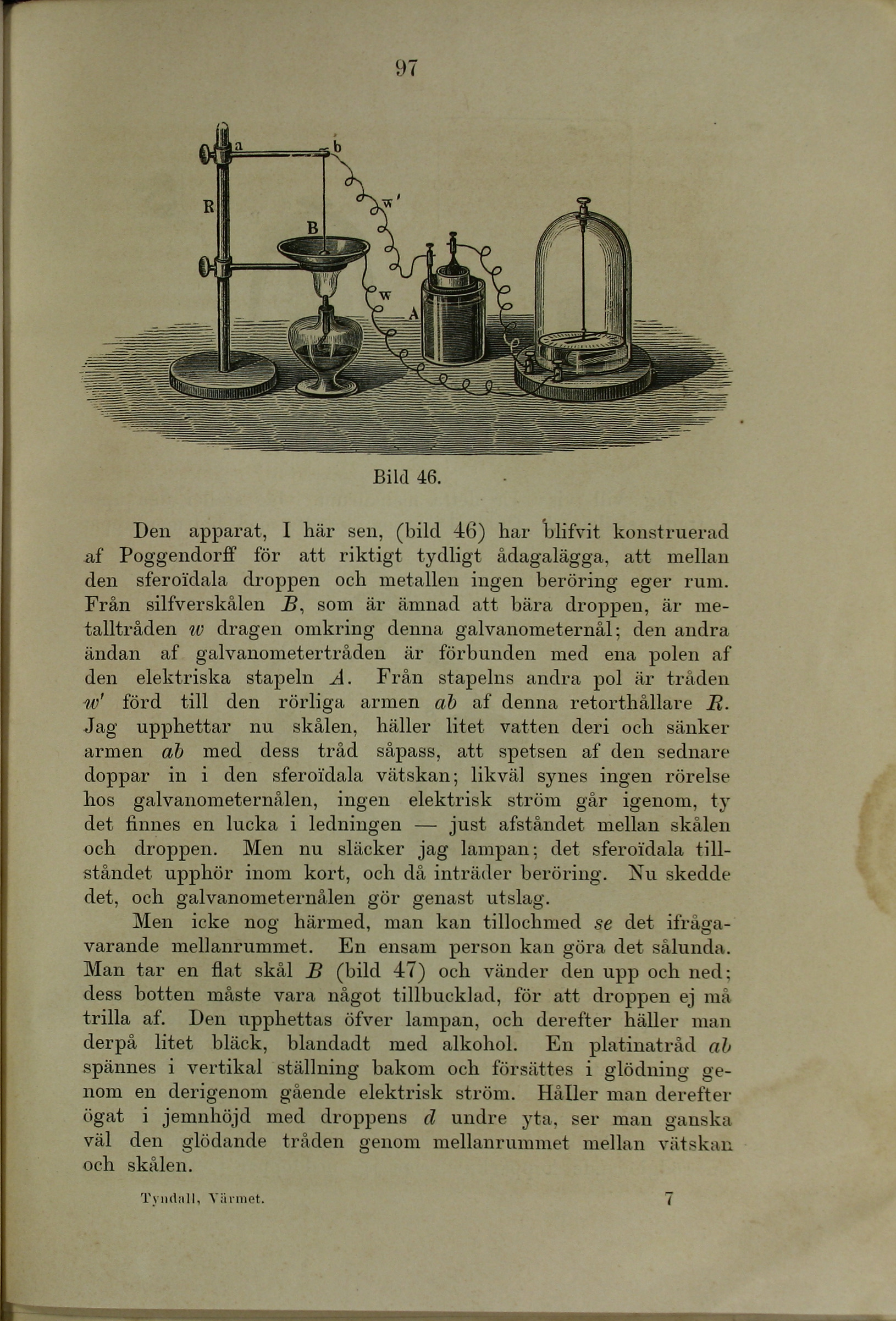

Bild 46.
Den apparat, I här sen, (bild 46) har blifvit konstruerad
af Poggendorff för att riktigt tydligt ådagalägga, att mellan
den sferoldala droppen och metallen ingen beröring eger rum.
Från silfverskålen B, som är ämnad att bära droppen, är
metalltråden iv dragen omkring denna galvanometernål; den andra
ändan af galvanometertråden är förbunden med ena polen af
den elektriska stapeln A. Från stapelns andra pol är tråden
w’ förd till den rörliga armen ah af denna retorthållare R.
Jag upphettar nu skålen, häller litet vatten deri och sänker
armen ah med dess tråd såpass, att spetsen af den sednare
doppar in i den sferoldala vätskan; likväl synes ingen rörelse
hos galvanometernålen, ingen elektrisk ström går igenom, ty
det tinnes en lucka i ledningen — just afståndet mellan skålen
och droppen. Men nu släcker jag lampan; det sferoldala
tillståndet upphör inom kort, och då inträder beröring. Nu skedde
det, och galvanometernålen gör genast utslag.
Men icke nog härmed, man kan tillochmed se det
ifrågavarande mellanrummet. En ensam person kan göra det sålunda.
Man tar en flat skål B (bild 47) och vänder den upp och ned;
dess botten måste vara något tillbucklad, för att droppen ej må
trilla af. Den upphettas öfver lampan, och derefter häller man
derpå litet bläck, blandadt med alkohol. En platinatråd ah
spännes i vertikal ställning bakom och försättes i glödning
genom en derigenom gående elektrisk ström. Håller man derefter
ögat i jemnhöjd ined droppens cl undre yta, ser man ganska
väl den glödande tråden genom mellanrummet mellan vätskan
och skålen.
Tyndall, Värmet. 7
I
