146 ANDRA DELEN. MEKANISKA LANDSVÄGSPORDON
Detta nav ger ryttaren möjlighet att genom ett enkelt
handgrepp ändra cykelns utväxling till en lägre, när han har att passera

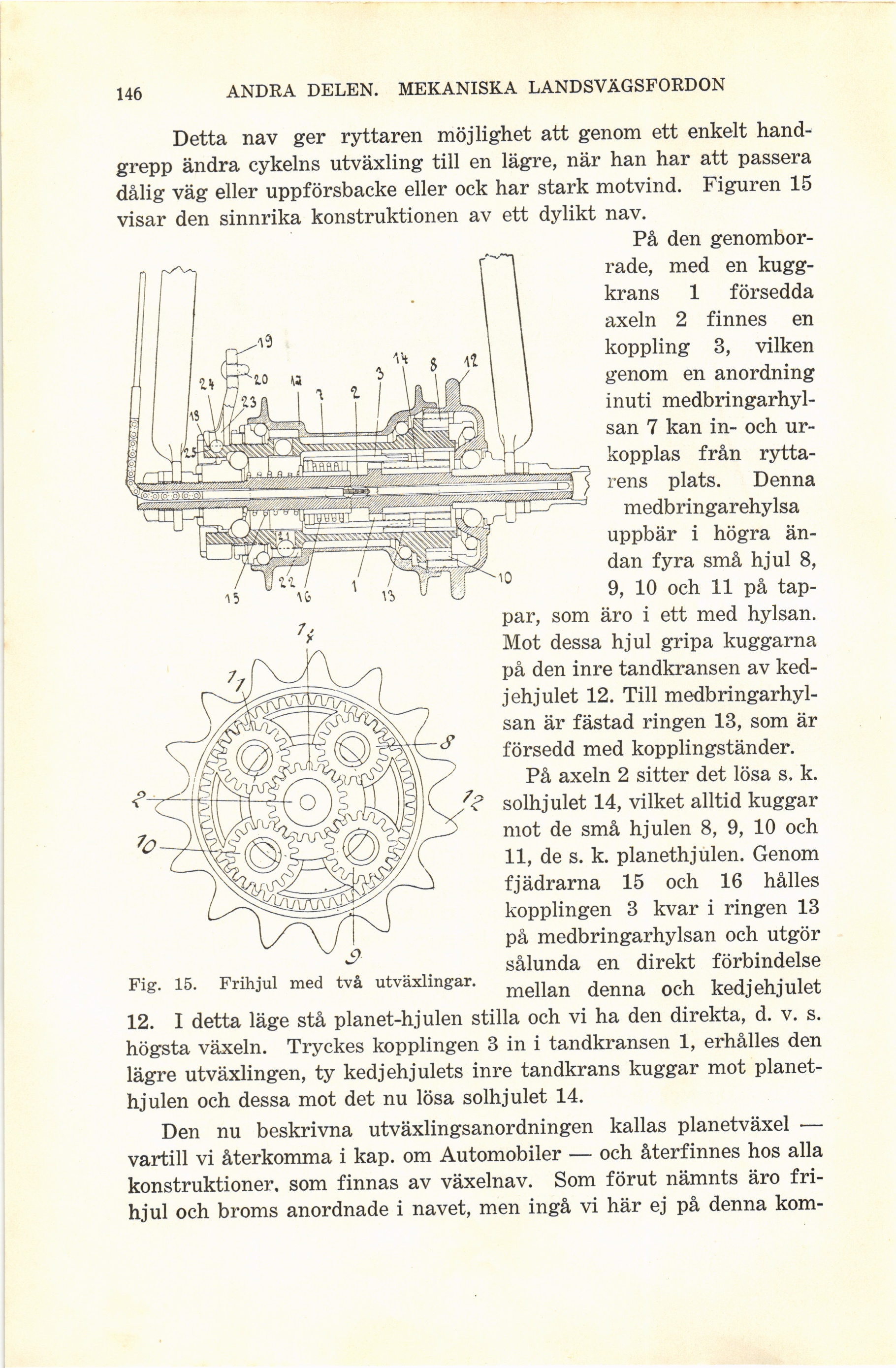

dålig väg eller uppförsbacke eller ock har stark motvind. Figuren 15
visar den sinnrika konstruktionen av ett dylikt nav.
På den
genomborrade, med en
kuggkrans 1 försedda
axeln 2 finnes en
koppling 3, vilken
genom en anordning
inuti
medbringarhyl-san 7 kan in- och
urkopplas från
ryttarens plats. Denna
medbringarehylsa
uppbär i högra
ändan fyra små hjul 8,
9, 10 och 11 på
tappar, som äro i ett med hylsan.
Mot dessa hjul gripa kuggarna
på den inre tandkransen av
kedjehjulet 12. Till
medbringarhyl-san är fästad ringen 13, som är
försedd med kopplingständer.
På axeln 2 sitter det lösa s. k.
solhjulet 14, vilket alltid kuggar
mot de små hjulen 8, 9, 10 och
11, de s. k. planethjulen. Genom
fjädrarna 15 och 16 hålles
kopplingen 3 kvar i ringen 13
på medbringarhylsan och utgör
sålunda en direkt förbindelse
mellan denna och kedjehjulet
12. I detta läge stå planet-hjulen stilla och vi ha den direkta, d. v. s.
högsta växeln. Tryckes kopplingen 3 in i tandkransen 1, erhålles den
lägre utväxlingen, ty kedjehjulets inre tandkrans kuggar mot
planethjulen och dessa mot det nu lösa solhjulet 14.
Den nu beskrivna utväxlingsanordningen kallas planetväxel —
vartill vi återkomma i kap. om Automobiler — och återfinnes hos alla
konstruktioner, som finnas av växelnav. Som förut nämnts äro
frihjul och broms anordnade i navet, men ingå vi här ej på denna kom-
Fig. 15. Frihjul med två utväxlingar.
