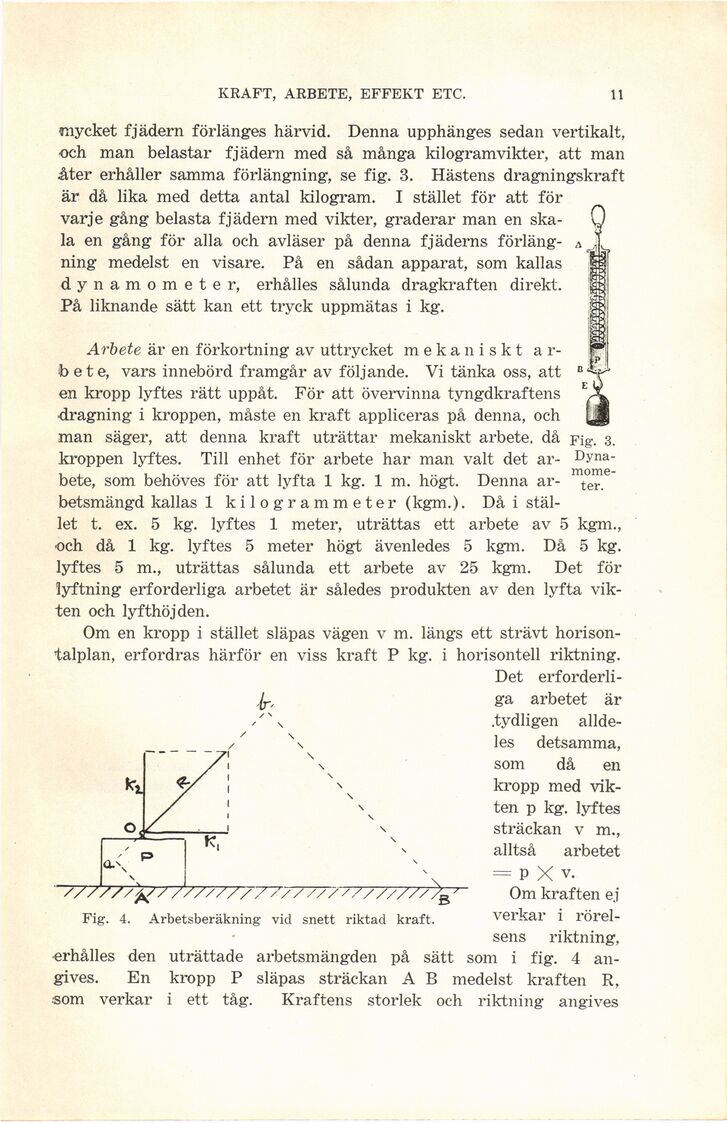

KRAFT, ARBETE, EFFEKT ETC.
11
mycket fjädern förlänges härvid. Denna upphänges sedan vertikalt,
och man belastar fjädern med så många kilogramvikter, att man
åter erhåller samma förlängning, se fig. 3. Hästens dragningskraft
är då lika med detta antal kilogram. I stället för att för
varje gång belasta fjädern med vikter, graderar man en
skala en gång för alla och avläser på denna fjäderns
förlängning medelst en visare. På en sådan apparat, som kallas
dynamometer, erhålles sålunda dragkraften direkt.
På liknande sätt kan ett tryck uppmätas i kg.
Arbete är en förkortning av uttrycket mekaniskt
arbete, vars innebörd framgår av följande. Vi tänka oss, att
en kropp lyftes rätt uppåt. För att övervinna tyngdkraftens
dragning i kroppen, måste en kraft appliceras på denna, och
man säger, att denna kraft uträttar mekaniskt arbete, då
kroppen lyftes. Till enhet för arbete har man valt det
arbete, som behöves för att lyfta 1 kg. 1 m. högt. Denna
arbetsmängd kallas 1 kilogrammeter (kgm.). Då i
stället t. ex. 5 kg. lyftes 1 meter, uträttas ett arbete av 5 kgm.,
och då 1 kg. lyftes 5 meter högt ävenledes 5 kgm. Då 5 kg.
lyftes 5 m., uträttas sålunda ett arbete av 25 kgm. Det för
lyftning erforderliga arbetet är således produkten av den lyfta
vikten och lyfthöjden.
Om en kropp i stället släpas vägen v m. längs ett strävt
horisontalplan, erfordras härför en viss kraft P kg. i horisontell riktning.
Det
erforderliga arbetet är
.tydligen
alldeles detsamma,
som då en
kropp med
vikten p kg. lyftes
sträckan v m.,
alltså arbetet
= P X V.
Om kraften ej
verkar i
rörelsens riktning,
■erhålles den uträttade arbetsmängden på sätt som i fig. 4
angives. En kropp P släpas sträckan A B medelst kraften R,
som verkar i ett tåg. Kraftens storlek och riktning angives
Fig. 4. Arbetsberäkning vid snett riktad kraft.
Fig. 3. [-Dyna-mometer.-]
{+Dyna-
mome-
ter.+}
