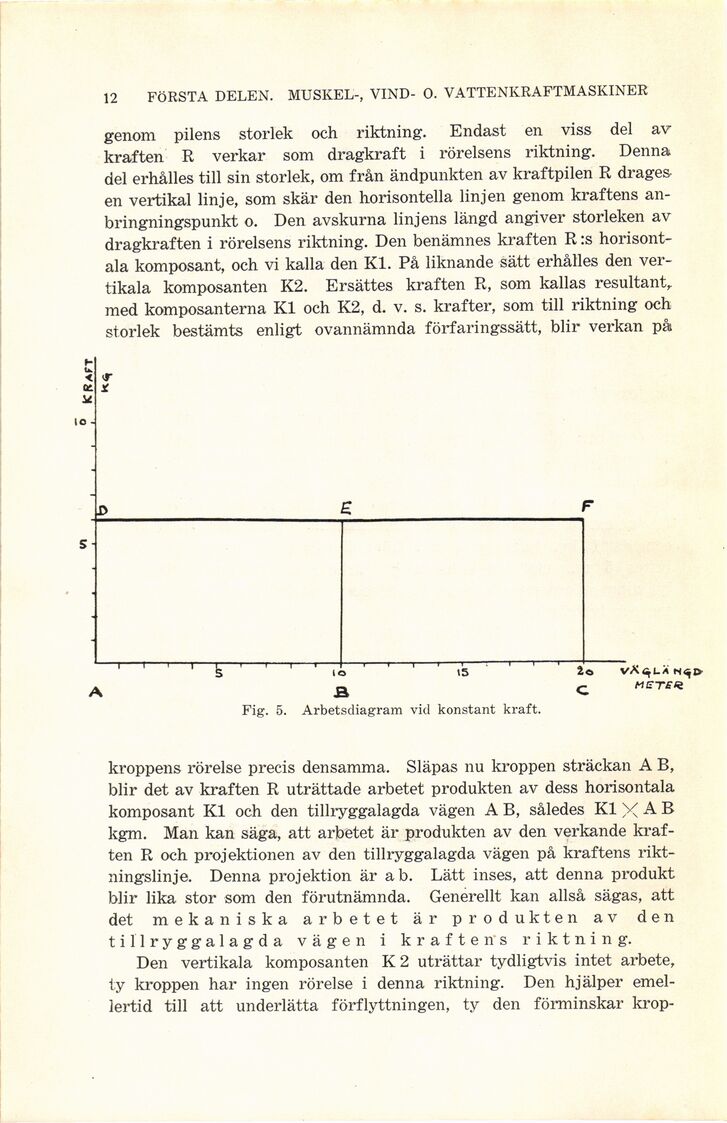

"12 FÖRSTA DELEN. MUSKEL-, VIND- O. VATTENKRAFTMASKINER
genom pilens storlek och riktning. Endast en viss del av
kraften R verkar som dragkraft i rörelsens riktning. Denna
del erhålles till sin storlek, om från ändpunkten av kraftpilen R
drages-en vertikal linje, som skär den horisontella linjen genom kraftens
an-bringningspunkt o. Den avskurna linjens längd angiver storleken av
dragkraften i rörelsens riktning. Den benämnes kraften R :s
horisontala komposant, och vi kalla den Kl. På liknande sätt erhålles den
vertikala komposanten K2. Ersättes kraften R, som kallas resultant,,
med komposanterna Kl och K2, d. v. s. krafter, som till riktning och
storlek bestämts enligt ovannämnda förfaringssätt, blir verkan på
Fig. 5. Arbetsdiagram vid konstant kraft.
kroppens rörelse precis densamma. Släpas nu kroppen sträckan A B,
blir det av kraften R uträttade arbetet produkten av dess horisontala
komposant Kl och den tillryggalagda vägen A B, således Kl X A B
kgm. Man kan säga, att arbetet är produkten av den verkande
kraften R och projektionen av den tillryggalagda vägen på kraftens
riktningslinje. Denna projektion är a b. Lätt inses, att denna produkt
blir lika stor som den förutnämnda. Generellt kan allså sägas, att
det mekaniska arbetet är produkten av den
tillryggalagda vägen i kraftens riktning.
Den vertikala komposanten K 2 uträttar tydligtvis intet arbete,
ty kroppen har ingen rörelse i denna riktning. Den hjälper
emellertid till att underlätta förflyttningen, ty den förminskar krop-
