"14 FÖRSTA DELEN. MUSKEL-, VIND- O. VATTENKRAFTMASKINER

hela rörelsen lika stor, blir denna en rät linje såsom i fig. 5. Den
konstanta kraften är här 6 kg., och då kraften rört sig från
utgångsläget A till punkten B, d. v. s. dess väglängd är 10 meter, har ett
arbete av 6 X 10 = 60 kgm. uträttats. Denna arbetsmängd
representeras just av ytan A B E D, vars storlek är 60 ytenheter i den valda

skalan. Då kraften rör sig vidare
från punkten B till C, har uträttats
ett arbete, från begynnelsen räknat,
av 6 X 20 = 120 kgm.

Är kraftens storlek under rörelsen
icke konstant, utan oupphörligt
ändras från ett värde till ett annat, blir
arbetskraftkurvan en krokig linje
såsom i fig. 6. Det uträttade arbetet
under vägen A C blir dock likafullt
lika med ytan av figuren A D F C, ty
vi kunna tänka oss ytan uppdelad i
en oändlig mängd smala strimlor y,
där kraften på våglängden /\ kan
anses konstant. Strimlan y
representerar då arbetsmängden, som kraften
uträttar under vägen /\, och summan
av alla strimlorna blir då tydligen
lika med det uträttade arbetet.

Sådana arbetsdiagram användas
mycket inom maskintekniken för att
därigenom erhålla kunskap om det
arbete, som uträttas t. ex. av ångan i

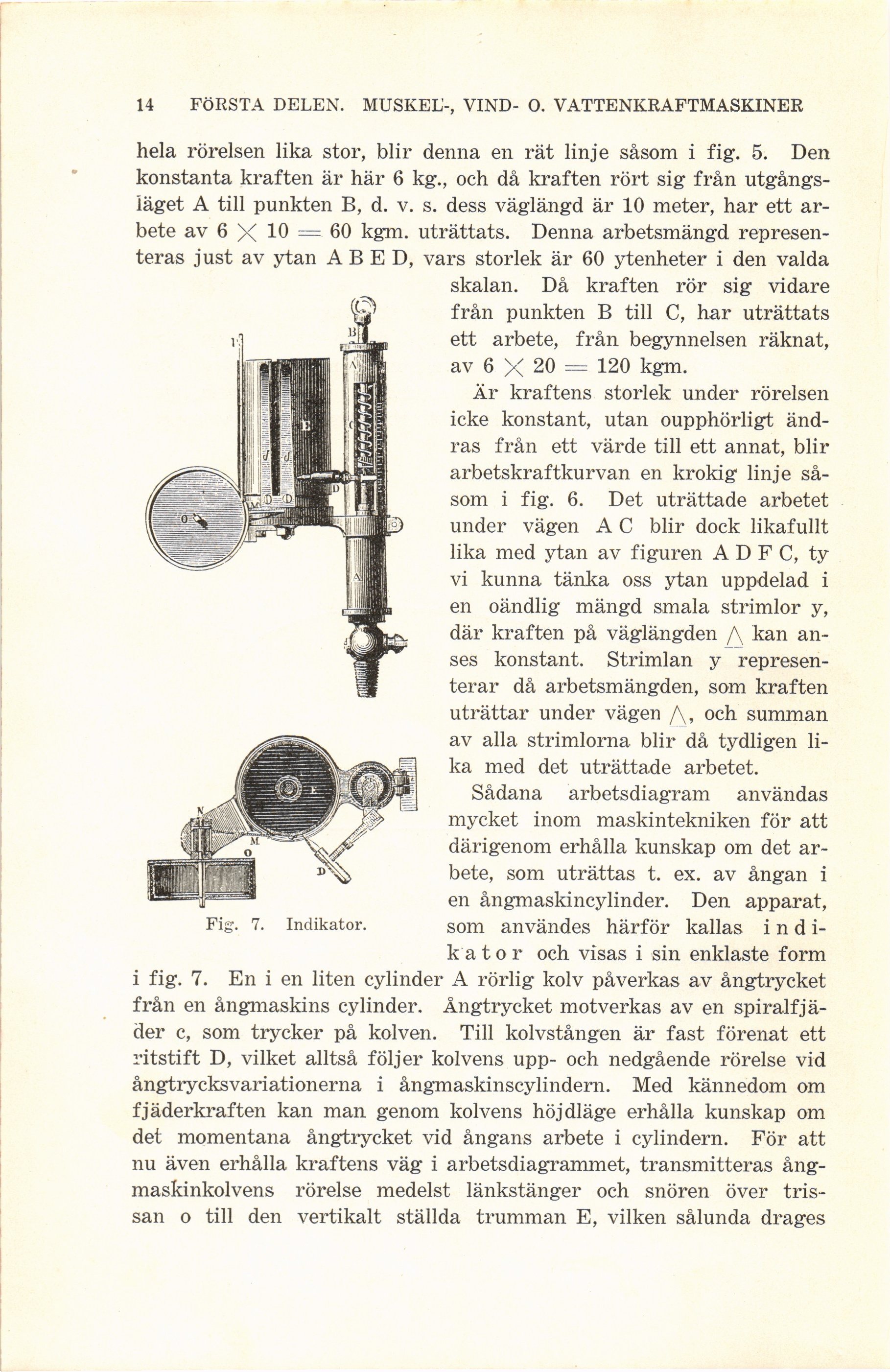

en ångmaskincylinder. Den apparat,
som användes härför kallas
indikator och visas i sin enklaste form
i fig. 7. En i en liten cylinder A rörlig kolv påverkas av ångtrycket
från en ångmaskins cylinder. Ångtrycket motverkas av en
spiralfjäder c, som trycker på kolven. Till kolvstången är fast förenat ett
ritstift D, vilket alltså följer kolvens upp- och nedgående rörelse vid
ångtrycksvariationerna i ångmaskinscylindern. Med kännedom om
fjäderkraften kan man genom kolvens höjdläge erhålla kunskap om
det momentana ångtrycket vid ångans arbete i cylindern. För att
nu även erhålla kraftens väg i arbetsdiagrammet, transmitteras
ångmaskinkolvens rörelse medelst länkstänger och snören över
tris-san o till den vertikalt ställda trumman E, vilken sålunda drages

Fig. 7. Indikator.
