KRAFT, ARBETE, EFFEKT ETC.
13
pens tryck mot underlaget, varigenom friktionen minskas.
Hade kraften R varit riktad snett nedåt i stället för uppåt, hade
däremot komposanten K2 blivit nedåtriktad och därigenom ökat
friktionen och sålunda motverkat förflyttningen.
Av definitionen framgår att mekaniskt arbete endast kan
uträttas, då kraften är i rörelse. Tänka vi oss t. ex., att en häst står
och drager i en vagn, men ej förmår sätta vagnen i gång, bliver
hästen väl trött av ansträngningen att spänna musklerna, men något
mekaniskt arbete uträttas ej, förrän vagnen kommer i rörelse. Den
förbrukade muskelenergien omsättes sålunda ej i arbete utan blott
i värme; hästen bliver svett. Mekaniskt arbete är en form av energi,

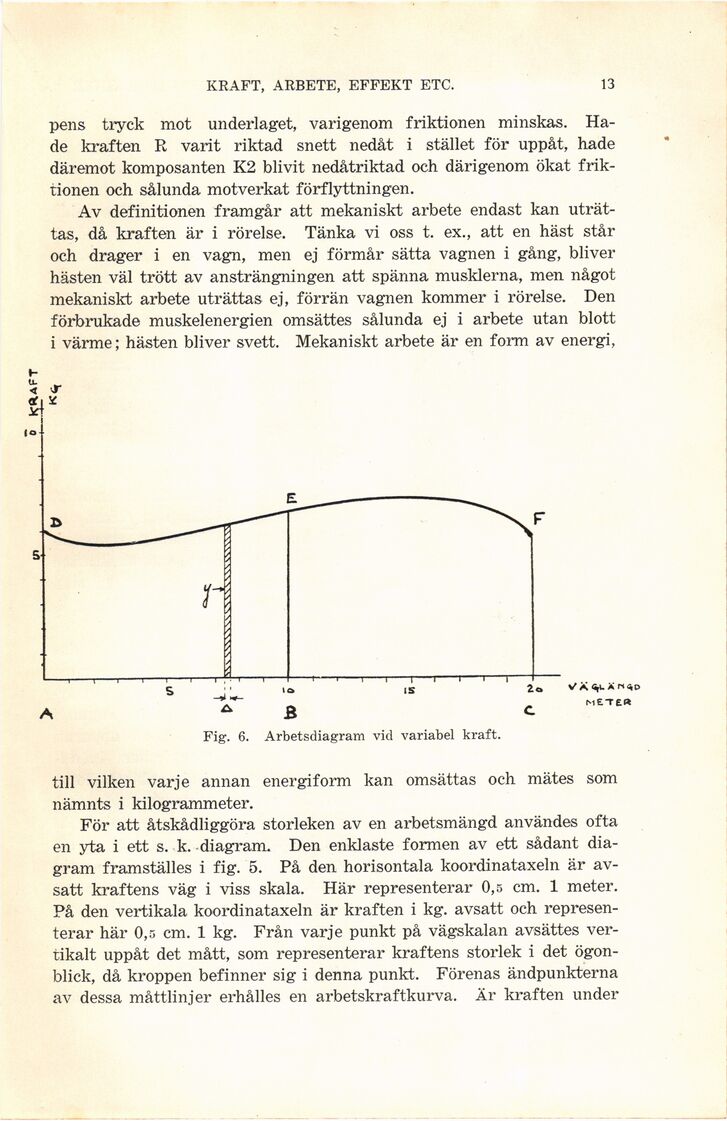

Fig. 6. Arbetsdiagram vid variabel kraft.
till vilken varje annan energiform kan omsättas och mätes som
nämnts i kilogrammeter.
För att åtskådliggöra storleken av en arbetsmängd användes ofta
en yta i ett s. k. diagram. Den enklaste formen av ett sådant
diagram framställes i fig. 5. På den horisontala koordinataxeln är
avsatt kraftens väg i viss skala. Här representerar 0,5 cm. 1 meter.
På den vertikala koordinataxeln är kraften i kg. avsatt och
representerar här 0,5 cm. 1 kg. Från varje punkt på vägskalan avsättes
vertikalt uppåt det mått, som representerar kraftens storlek i det
ögonblick, då kroppen befinner sig i denna punkt. Förenas ändpunkterna
av dessa måttlinjer erhålles en arbetskraftkurva. Är kraften under
