NYARE VINDMOTORKONSTRUKTIONER
31
Nyare vindmotorkonstruktioner
Ända till fram i våra dagar har vindmotorns utveckling stått
fdilla. Vinden är visserligen en energikälla, som man har alldeles
gratis, men denna i och
för sig mycket goda
egenskap förminskas till sitt
värde högst väsentligt
därigenom, att vinden
tillåter sig en viss frihet:
Den blåser endast, när
den vill. Detta har gjort,
att man i ganska ringa
utsträckning sökt att
tillgodogöra sig densamma,
sedan man erhållit
kunskap om huru mera
pålitliga energikällor kunna
utnyttjas. Det är
sålunda rätt förklarligt, att de
gamla
väderkvarnstyperna bibehållits långt in i
en tid, då tekniken haft
möjligheter att förbättra
desamma. Först på de
sista 40 à 50 åren har
man konstruerat
vindmotorer, som till byggnadssätt och effektivitet helt avviker från de
gamla.
Karaktäristiskt för dessa nyare tiders konstruktioner är, att järn
och stål utgöra byggnadsmaterialet, att vindhjulet anordnas i toppen
av en hög fackverkskonstruktion och slutligen själva hjulets
utseende. Det senare anordnas huvudsakligen efter två olika system.
Antingen består hjulet av ett stort antal smala vingar, som till största
delen utfyller den av vingspetsarna bildade cirkelns area, en s. k.
vindros, eller ock använder man 4 eller 6 vingar i likhet med den
gamla typen.
Den nutida tekniken känner vindkraftens mekanik, och vingarna
givas nu den form, som överensstämmer med dess lagar. De kunna

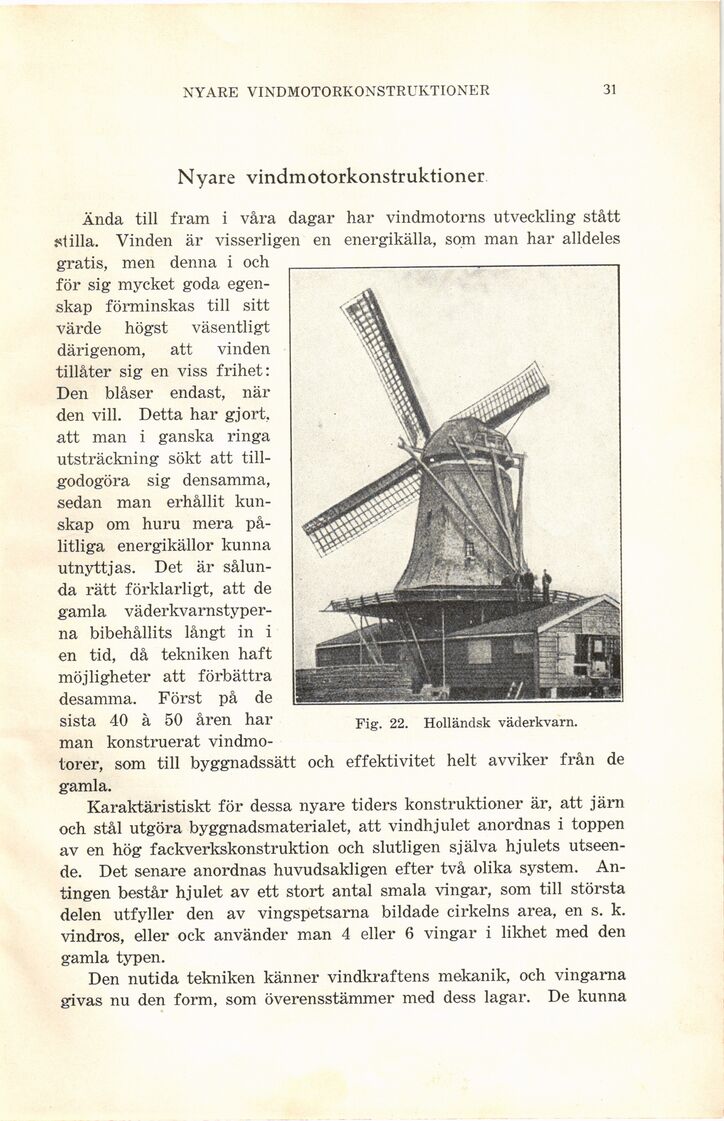

Fig. 22. Holländsk väderkvarn.
