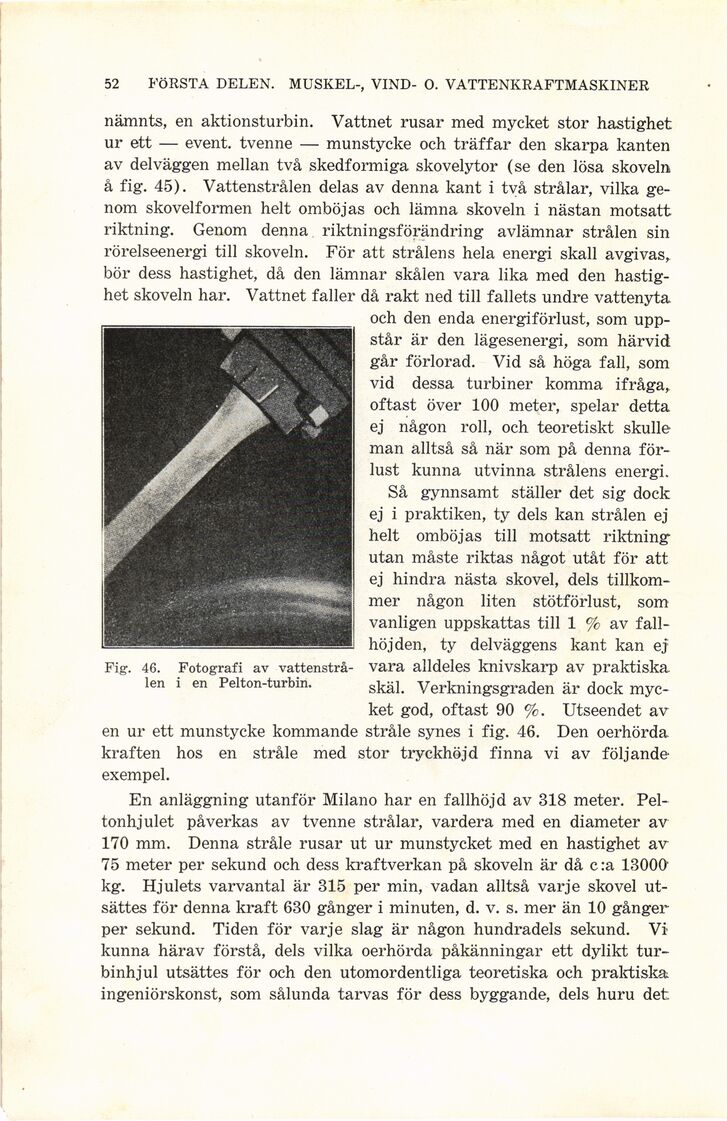

"52 FÖRSTA DELEN. MUSKEL-, VIND- O. VATTENKRAFTMASKINER
nämnts, en aktionsturbin. Vattnet rusar med mycket stor hastighet
ur ett — event. tvenne — munstycke och träffar den skarpa kanten
av delväggen mellan två skedformiga skovelytor (se den lösa skoveln
å fig. 45). Vattenstrålen delas av denna kant i två strålar, vilka
genom skovelformen helt omböjas och lämna skoveln i nästan motsatt
riktning. Genom denna riktningsförändring avlämnar strålen sin
rörelseenergi till skoveln. För att strålens hela energi skall avgivas,
bör dess hastighet, då den lämnar skålen vara lika med den
hastighet skoveln har. Vattnet faller då rakt ned till fallets undre vattenyta
och den enda energiförlust, som
uppstår är den lägesenergi, som härvid
går förlorad. Vid så höga fall, som
vid dessa turbiner komma ifråga,
oftast över 100 meter, spelar detta
ej någon roll, och teoretiskt skulle
man alltså så när som på denna
förlust kunna utvinna strålens energi.
Så gynnsamt ställer det sig dock
ej i praktiken, ty dels kan strålen ej
helt omböjas till motsatt riktning
utan måste riktas något utåt för att
ej hindra nästa skovel, dels
tillkommer någon liten stötförlust, som
vanligen uppskattas till 1 % av
fallhöjden, ty delväggens kant kan ej:
vara alldeles knivskarp av praktiska
skäl. Verkningsgraden är dock
mycket god, oftast 90 %. Utseendet av
en ur ett munstycke kommande stråle synes i fig. 46. Den oerhörda
kraften hos en stråle med stor tryckhöjd finna vi av följande
exempel.
En anläggning utanför Milano har en fallhöjd av 318 meter.
Pel-tonhjulet påverkas av tvenne strålar, vardera med en diameter av
170 mm. Denna stråle rusar ut ur munstycket med en hastighet av
75 meter per sekund och dess kraftverkan på skoveln är då c:a 13000’
kg. Hjulets varvantal är 315 per min, vadan alltså varje skovel
utsättes för denna kraft 630 gånger i minuten, d. v. s. mer än 10 gånger
per sekund. Tiden för varje slag är någon hundradels sekund. Vi
kunna härav förstå, dels vilka oerhörda påkänningar ett dylikt
turbinhjul utsättes för och den utomordentliga teoretiska och praktiska
ingeniörskonst, som sålunda tarvas för dess byggande, dels huru det
Fig. 46. Fotografi av
vattenstrålen i en Pelton-turbin.
