VATTENTURBINER
53-
är möjligt för ett hjul, som sättes i rotation av en fri vattenstråle, att
avgiva väldiga effektbelopp; i detta exempel 12,000 hästkrafter.
Det i fig. 45 visade Peltonhjulet är tillverkat av Karlstads Mek.
Verkstads A.-B. för kraftverket Vemork i Norge. Turbinen lämnar
14,500 hästkrafter vid 278 meters fallhöjd och dess hastighet är 250
varv per minut.
Peltonturbinen användes mycket utomlands i bergs- och
alptrakter. I Sverige finnes däremot ingen dylik anläggning, enär vatten-

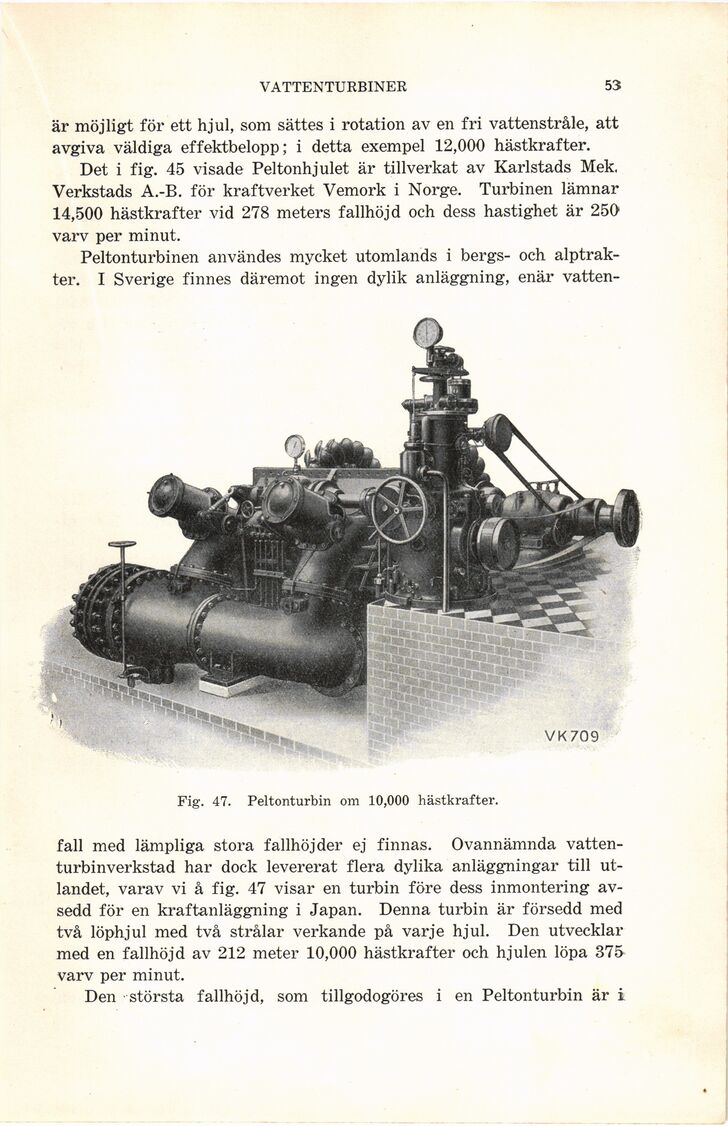

Fig. 47. Peltonturbin om 10,000 hästkrafter.
fall med lämpliga stora fallhöjder ej finnas. Ovannämnda
vatten-turbinverkstad har dock levererat flera dylika anläggningar till
utlandet, varav vi å fig. 47 visar en turbin före dess inmontering
avsedd för en kraftanläggning i Japan. Denna turbin är försedd med
två löphjul med två strålar verkande på varje hjul. Den utvecklar
med en fallhöjd av 212 meter 10,000 hästkrafter och hjulen löpa 375
varv per minut.
Den största fallhöjd, som tillgodogöres i en Peltonturbin är i
