FRÅN HERON TILL JAMES WATT
69
värdet av en ångkraftmaskin. I England kände man däremot ett
desto större behov, och det är också i detta land ångmaskinens
senare utveckling försiggår. De där varande kolgruvorna drevos, som
tidgare omtalats, redan då på stora djup, och vattnets uppfordring
blev till följd därav så dyr, att de ofta ej kunde med vinst bearbetas.
Det var således vattenuppfordringsmaskiner, man behövde och sökte,
och förslag till sådana läto nu ej länge vänta på sig.
Vi hava förut sett hurusom markisen av
Worcester bland sina hundra uppfinningar beskrivit
en apparat, som skulle kunna använts för
vattenlyftning, men vilken säkerligen aldrig blev
praktiskt använd. En skicklig förening av dennes och
Papins maskiner utfördes i slutet av 1600-talet av
den engelske bergsingeniören Thomas Savery.
Man anklagar Savery för att ha tillägnat sig
Papins idéer, men som vi sett var konstruktionen av
en ångkraftmaskin vid denna tid i görningen, idéen
därtill hade runnit upp i flera huvuden, och ett
framsteg kunde därför göras samtidigt, utan att
något dylikt skulle föreligga. Ett bevis på att
Sa-verys maskin ej var en ren efterapning av Papins,
är för övrigt det förhållandet, att den saknar den
för den senare utmärkande kolven. Vad som
däremot är gemensamt är att kondenseringen av ångan
åstadkommer luftförtunningen, varigenom
atmosfärens tryck kan tillgodogöras för kraftverkan.
Maskinen utgjorde en stor förbättring av
Wor-cesters, i vilken vattnet, som skulle drivas upp
måste fyllas på apparaten och denna således placeras nere i gruvan.
Saverys maskin, se fig. 8, sög upp vattnet. Detta tillgick på
följande sätt: Från den fristående ångpannan leddes ånga in i en av
de två bredvid varandra liggande behållarna, vars krän till sugröret
stängdes. Då behållaren fyllts med ånga, lät man kallt vatten rinna
ned över densamma, vilken då avkyldes så mycket, att ångan inuti
kondenserades. Härvid uppstod lägre ångtryck än atmosfärens,
varigenom atmosfärtrycket på vattenytan i brunnen tryckte upp
vattnet genom sugröret, sedan kranen öppnats. Då behållaren fyllts till
största delen stängdes ånyo kranen till sugröret och kranen till
ångpannan öppnades. Genom ångans tryck på vattenytan pressades nu
vattnet vidare upp genom avloppsröret. Apparaten kan således
kallas en kombinerad sug- och tryckpump, under det att Worcesters

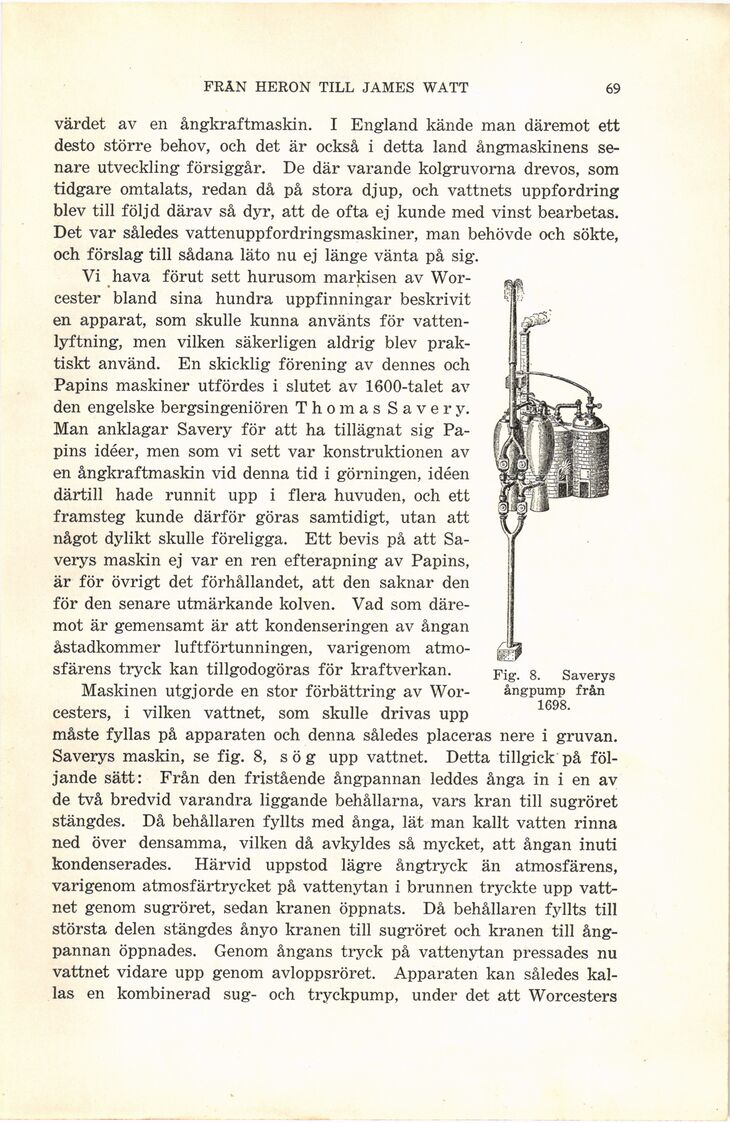

Fig. 8. Saverys
ångpump från
1698.
