ÄNGMASKINENS UTVECKLING EFTER WATTS TID
79
trycket på undersidan och rör sig uppåt under utstötande av den på
översidan stående ångan.
I det nu beskrivna arbetssättet användes en s. k. normalslid,
vilken insläpper ångan från pannan i cylindern under hela
arbets-slaget. Då detta är slut, utsläppes omedelbart denna fulltrycksånga
i fria luften, ehuru ångan sålunda har mycket energi kvar att
avgiva. Detta stora slöseri med ångan och därmed bränslet förstod
redan Watt, fastän han av olika skäl ej vidtog någon förändring
härutinnan. Senare infördes emellertid den stora förbättringen, att
ångtilloppet till cylindern avstängdes av sliden, innan kolven nått
ned, varefter ångan fick expandera. Om vi tänka oss t. ex., att
sliden stänger då kolven gått % av sitt slag, åtgår blott % så

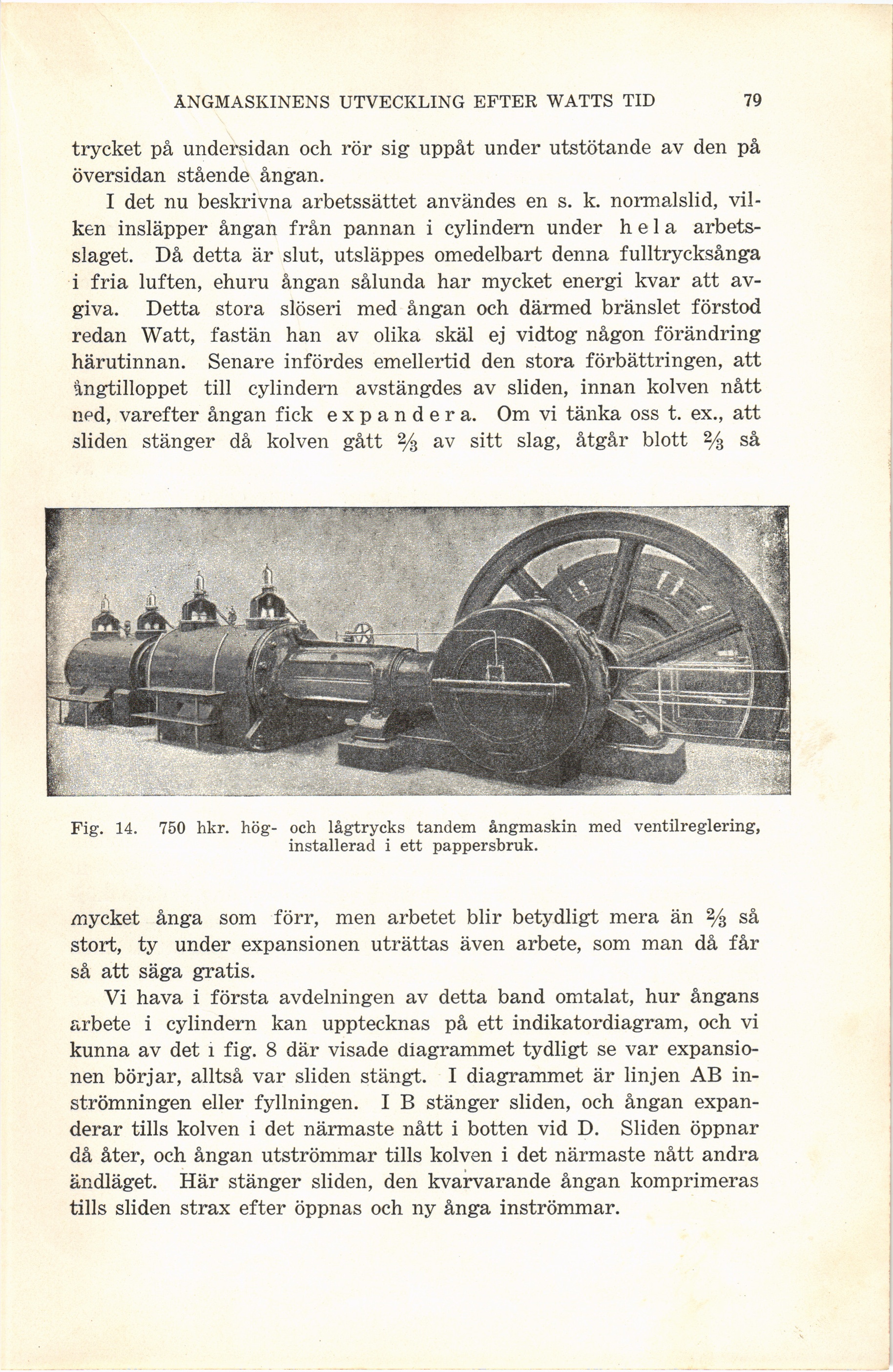

Fig. 14. 750 hkr. hög- och lågtrycks tandem ångmaskin med ventilreglering,
installerad i ett pappersbruk.
mycket ånga som förr, men arbetet blir betydligt mera än % så
stort, ty under expansionen uträttas även arbete, som man då får
så att säga gratis.
Vi hava i första avdelningen av detta band omtalat, hur ångans
arbete i cylindern kan upptecknas på ett indikatordiagram, och vi
kunna av det i fig. 8 där visade diagrammet tydligt se var
expansionen börjar, alltså var sliden stängt. I diagrammet är linjen AB
inströmningen eller fyllningen. I B stänger sliden, och ångan
expanderar tills kolven i det närmaste nått i botten vid D. Sliden öppnar
då åter, och ångan utströmmar tills kolven i det närmaste nått andra
ändläget. Här stänger sliden, den kvarvarande ångan komprimeras
tills sliden strax efter öppnas och ny ånga inströmmar.
