KONDENSORER
103
ty ångan kommer ej i beröring med någon olja under gången genom
turbinen.
En ytkondensoranläggning består vanligen av följande
huvuddelar, se fig. 32. C är kondensorn, i vilken ångan inkommer genom
röret A. Kylvattnet cirkuleras av centrifugalpumpen E, vars
sugrör går ned i brunnen L. Luften utsuges från en eller flera studsar,
vilka i regel äro anbragta på kondensorns sida något under mitten.
Utsugningen sker vid alla större anläggningar genom en e j e
k-t o r I. Vattenstrålen, som passerar ejektorn, sättes i rörelse
genom en särskild
centrifugalpump F, och
blandningen av luft och vatten
ledes från ejektorn till
brunnen M, varest luften
avskiljes under det
vattnet rinner tillbaka till
sugbrunnen L. Medelst
ejektor, vars princip
framgår av fig. 33,
uppnås mycket stor
driftsäkerhet och mycket gott
vacuum.
Det av ångan
kondenserade vattnet uttages från
bottnen av kondensorn
och pumpas medelst
centrifugalpumpen G, fig. 32,
till matarevattentanken,
varifrån det av
matar-pumpar föres in i ångpannan igen.
Vid mindre och medelstora anläggningar uppställas alla dessa tre
nämnda pumpar sammankopplade med gemensam axel och drivas av
en gemensam kraftmaskin, i detta fall en elektromotor H. Vid
mycket stora anläggningar använder man i allmänhet med större fördel
en kraftmotor till varje pump.
Vid inloppsröret A är anbragt en ventil D, genom vilken ångan
kan utsläppas i fria luften, om kondensoranläggningen av någon
anledning skulle bli obrukbar. Ofta anordnas även som vid B en
skjutventil, som helt kan avstänga kondensorn.
I fig. 33 visas en sektion genom en ytkondensor. Här är B
luft-utsugningsröret, vilket invändigt täckes av skärmen L för att hindra,

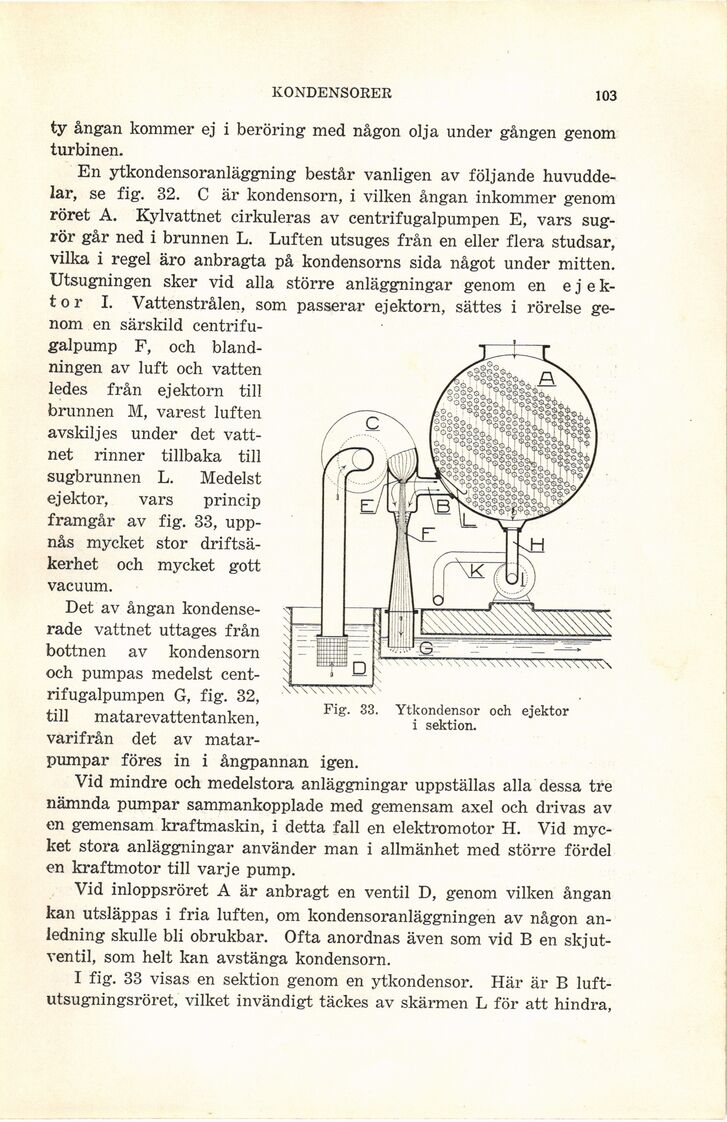

Fig. 33. Ytkondensor och ejektor
i sektion.
