ANDRA DELEN. VÄRMEMOTORER ETC.
är en stor nackdel. För det andra är den effekt, som kan utvinnas
ur överhettad ånga större än den, som erhålles av mättad eller
fuktig ånga vid samma tryck. Som vi förut framhållit, är det särskilt
förmånligt att låta ångturbiner arbeta med överhettad ånga.
Numera torde alla ång-
turbinanläggningar
använda sådan.
Den vanligaste
överhettaren består av ett
system av böjda
stålrör, genom vilket
ångan strömmar, och
vilket omgives av de
heta rökgaserna. Fig.
40 visar en dylik,
inbyggd i skorstenen till
en eldrörspanna.
Ångan kommer från
pannans ångdom in
genom det nedre röret i
pilens riktning och
avgår, efter att ha
passerat rörslingorna,
såsom överhettad genom
det övre röret till
maskinen. I den visade
överhettaren
inkommer ångan med
panntrycket 11,5 atm. och
har då en temperatur
av 185°. Då ångan
passerat överhettaren
har den en
temperatur sv c:a 380°. Dess
volym ökas i
förhål-lunda härtill, och en
viss ångmängd kan med samma tryck som förut uträtta betydligt
mera arbete. Rökgaserna, som omsvepa rören, inkomma i
överhettare-kammaren med en temperatur av c:a 750°, och för att största
möjliga värmemängd skall avgivas till ångan, bör kammaren vara så

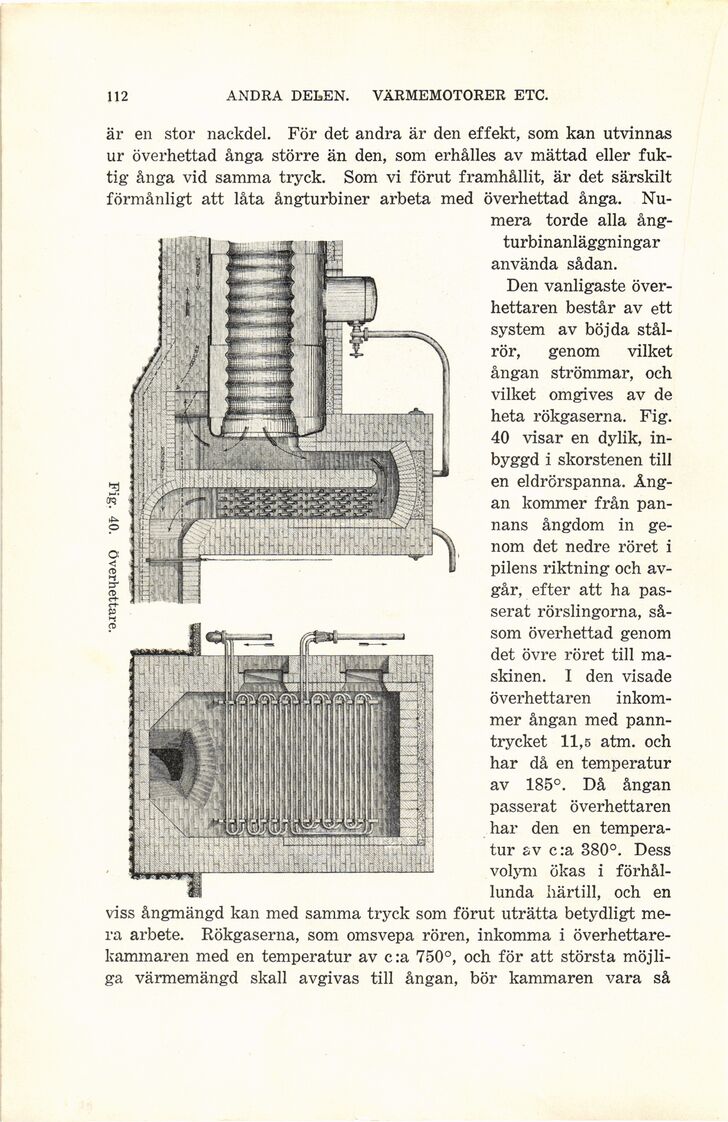

Fig. 40. Överhettare.
