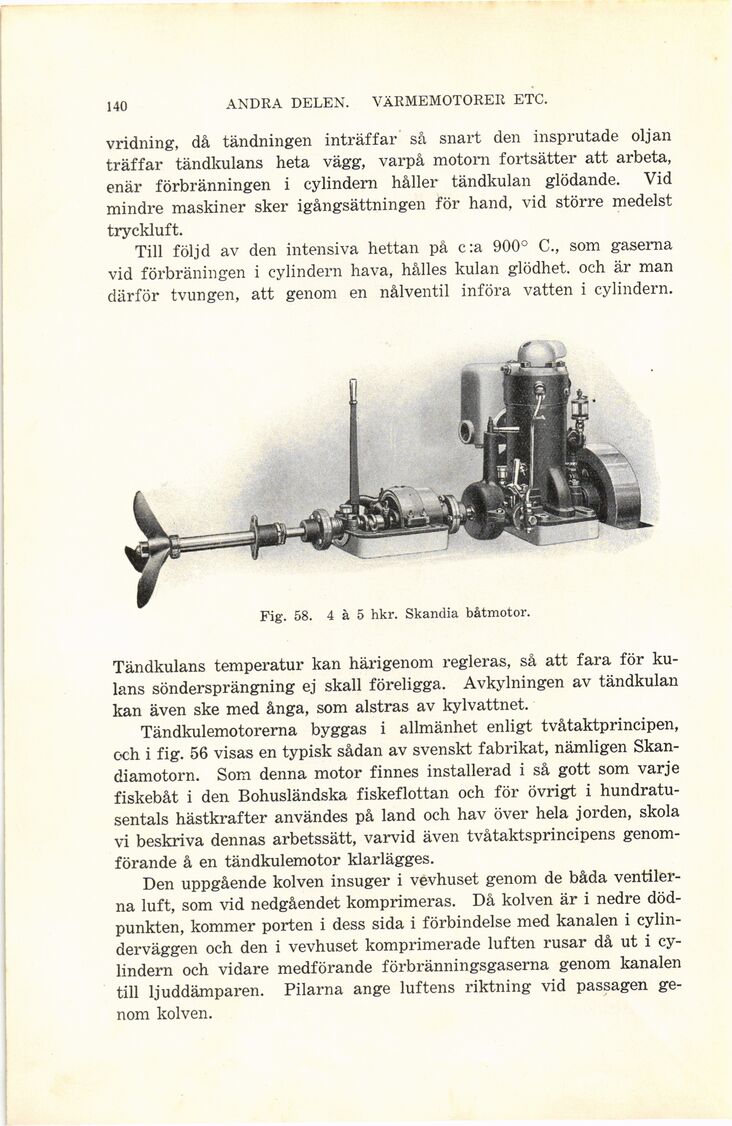

140
ANDRA DELEN. VÄRMEMOTORER ETC.
vridning, då tandningen inträffar så snart den insprutade oljan
träffar tändkulans heta vägg, varpå motorn fortsätter att arbeta,
enär förbränningen i cylindern håller tändkulan glödande. Vid
mindre maskiner sker igångsättningen för hand, vid större medelst
tryckluft.
Till följd av den intensiva hettan på c:a 900° C., som gaserna
vid förbräningen i cylindern hava, hålles kulan glödhet, och är man
därför tvungen, att genom en nålventil införa vatten i cylindern.
Fig. 58. 4 à 5 hkr. Skandia båtmotor.
Tändkulans temperatur kan härigenom regleras, så att fara för
kulans söndersprängning ej skall föreligga. Avkylningen av tändkulan
kan även ske med ånga, som alstras av kylvattnet.
Tändkulemotorerna byggas i allmänhet enligt tvåtaktprincipen,
och i fig. 56 visas en typisk sådan av svenskt fabrikat, nämligen
Skan-diamotorn. Som denna motor finnes installerad i så gott som varje
fiskebåt i den Bohusländska fiskeflottan och för övrigt i
hundratusentals hästkrafter användes på land och hav över hela jorden, skola
vi beskriva dennas arbetssätt, varvid även tvåtaktsprincipens
genomförande å en tändkulemotor klarlägges.
Den uppgående kolven insuger i vevhuset genom de båda
ventilerna luft, som vid nedgåendet komprimeras. Då kolven är i nedre
dödpunkten, kommer porten i dess sida i förbindelse med kanalen i
cylinderväggen och den i vevhuset komprimerade luften rusar då ut i
cylindern och vidare medförande förbränningsgaserna genom kanalen
till ljuddämparen. Pilarna ånge luftens riktning vid passagen
genom kolven.
