DIESELMOTORER
145
pressorlösa" dieselmotorer byggas numera i storlekar upp till flera
hundra hästkrafter.
För regleringen av ventilernas öppnande och stängande i rätta
ögonblicket finnes å alla fyrtaktmotorer en styraxel, försedd med
kammar, vilken medelst kugghjulsutväxling drives av motoraxeln och
roterar med hälvten så stor hastighet som denna. På kammarna vila

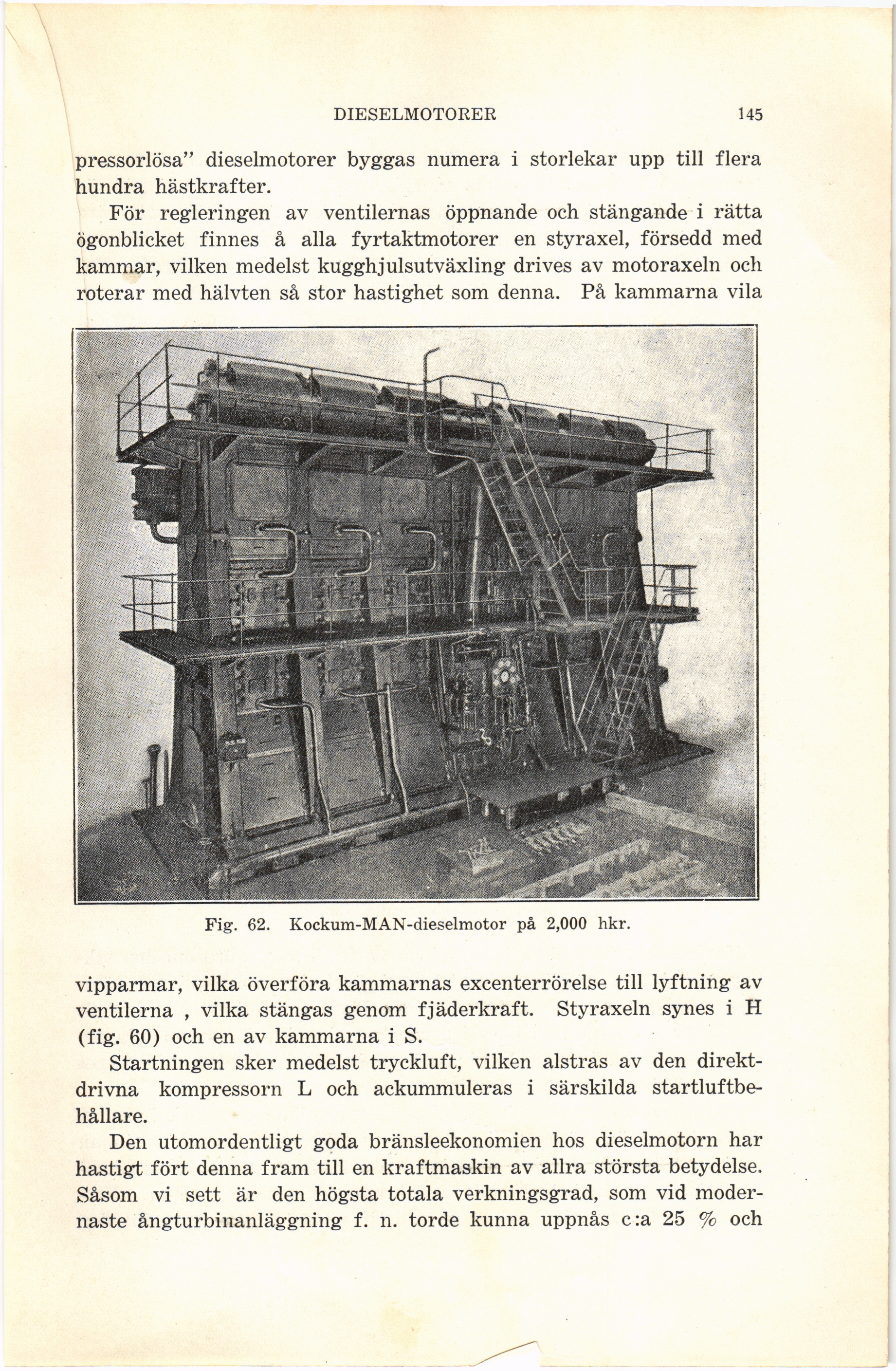

Fig. 62. Kockum-MAN-dieselmotor på 2,000 hkr.
vipparmar, vilka överföra kammarnas excenterrörelse till lyftning av
ventilerna , vilka stängas genom fjäderkraft. Styraxeln synes i H
(fig. 60) och en av kammarna i S.
Startningen sker medelst tryckluft, vilken alstras av den
direktdrivna kompressorn L och ackummuleras i särskilda
startluftbe-hållare.
Den utomordentligt goda bränsleekonomien hos dieselmotorn har
hastigt fört denna fram till en kraftmaskin av allra största betydelse.
Såsom vi sett är den högsta totala verkningsgrad, som vid
modernaste ångturbinanläggning f. n. torde kunna uppnås c:a 25 % och
