ELEKTRISKA MÄTINSTRUMENT
189
naste ampèremetern är det s. k. vrid spoleinstrument et. Detta består
av en permanent eller oföränderlig stålmagnet utförd i hästskoform,
©ch mellan dennas nord- och sydpoler befinner sig en vridbar
strömspole, genom vilken den ström, som skall uppmätas, passerar.
Strömspolen består av fin koppartråd upplindad på en tunn ram av metall,
vanligen aluminium. Den är lagrad medelst två stålspetsar, och
strömtilledningen sker genom tvenne spiralfjädrar, som samtidigt
hava till uppgift att inställa spolen i nolläge, då ström icke
genomflyter instrumentet. När nu
strömmen går fram
genom spolen, bildar
den med
magnetens fält ett
moment, som vrider
spolen så stor
vinkel, att jämnvikt
uppstår med
fjäderspänningen.
Vid spolen är
anbringad en visare,
som sålunda gör
utslag på en
graderad likformig
skala. Ramen, på
vilken spolens
tråd är upplindad,
dämpar rörelsen, tack vare i densamma inducerade strömmar, så att
visareinställningen sker snabbt. I regel är skalans O-läge i dess
vänstra kant, men man kan också lägga O-läget i någon annan punkt
på skalan, exempelvis mittpunkten, varigenom visaren kan göra
utslag åt båda sidorna allt efter strömriktningen i ledningskretsen.
Vridspoleinstrumenten, som i dagligt tal ofta kallas Weston- eller
Deprez-d’Arsonvalinstrument efter deras uppfinnare, användes i
första hand för precisionsmätningar, men de utföras jämväl i
billigare form för anbringande å instrumenttavlor.
Medan vridspoleinstrumentet endast är användbart för likström
kan varmtrådsinstrumentet användas för såväl lik- som växelström.
I detta passerar strömmen en silver-platinatråd, som till följd av
strömmens värmeverkan förlänges allt efter strömmens styrka. Med
tillhjälp av en utväxlingsanordning överföres förlängningen till ett

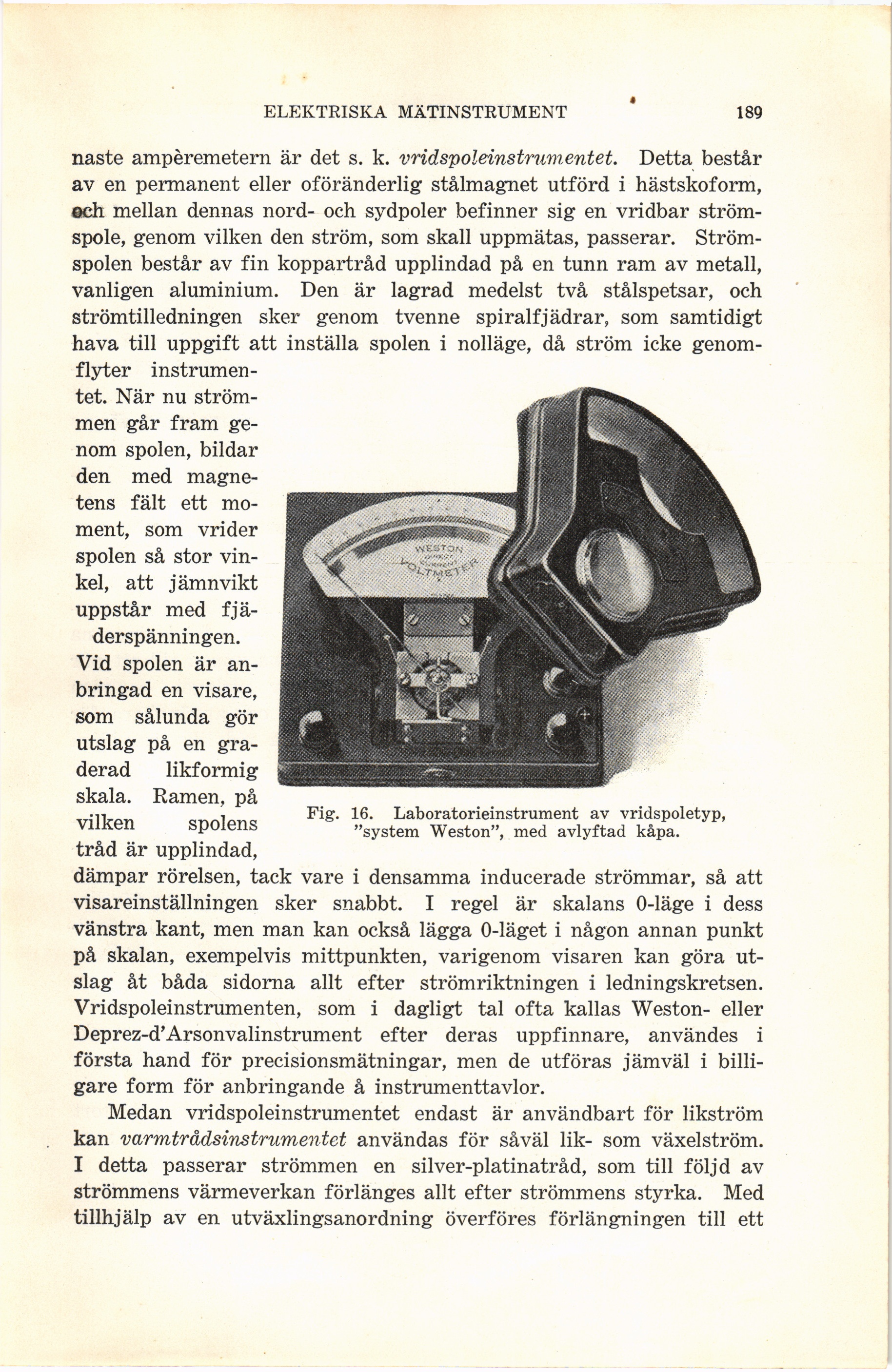

Fig. 16. Laboratorieinstrument av vridspoletyp,
"system Weston", med avlyftad kåpa.
