ELEKTRISKA MÄTINSTRUMENT
191
ningar, då ju effekten vid likström lätt kan beräknas genom
samtidig avläsning av ström och spänning. På grund av
fasförskjutningen kan effekten vid växelström emellertid icke bestämmas på detta
sätt, då man i regel icke känner exakta värdet av effektfaktorn.
Wattmetrarna utföras vanligen enligt elektrodynamisk princip med
en fast spole av tjock tråd, den s. k. strömspolen, som inkopplas i
serie med ledningen som en vanlig ampèremeter, och en rörlig
spole av tunn tråd, spänningsspolen, som inkopplas parallellt med
strömkretsen som en voltmeter. Dessa båda spolars fält bilda med
varandra ett vridande moment på den rörliga spolen, och en på denna
anbragt visare gör utslag på en skala. Vid strömkretsar med höga
spänningar och strömstyrkor kombineras wattmetern i likhet med
voit- och ampèremetrarna med ström- och spänningstransformatorer
eller motstånd.
Vid 3-fasig växelström kan effekten bestämmas för varje fas,
om dessa äro kopplade i stjärna, och O-punkten är tillgänglig. Man
använder härvid tre wattmetrar och summerar av varje wattmeter
angivna effekter. Ofta är emellertid effekten densamma i alla
tre faserna, och man behöver då endast använda en wattmeter i en
fas och multiplicera dess angivna effekt med 3 för att få systemets
totala effekt. Vid triangelkoppling
eller vid st järnkoppling med icke
tillgänglig 0- punkt kan man medelst
mostånd åstadkomma en "konstlad"
O-punkt och förfara på samma sätt
som vid st järnkoppling med O-punkt.
Genom användandet av endast två
wattmetrar kan man, även vid
oliksidig belastning av faserna,
åstadkomma en noggrann mätning på så sätt,
att de båda wattmetrarnas
strömspolar inkopplas i var sin fas, och
spänningsspolarna kopplas till den tredje
fasen. Om de båda wattmetrarna
därvid göra utslag åt samma håll, är
systemets totala effekt lika med
summan av wattmeterutslagen. Göra
wattmetrarna utslag åt skilda håll, är effekten lika med skillnaden
mellan utslagen.
Samtliga ovannämnda instrument utföras indikerande eller
registrerande. Med indikerande menas att instrumentet medelst en

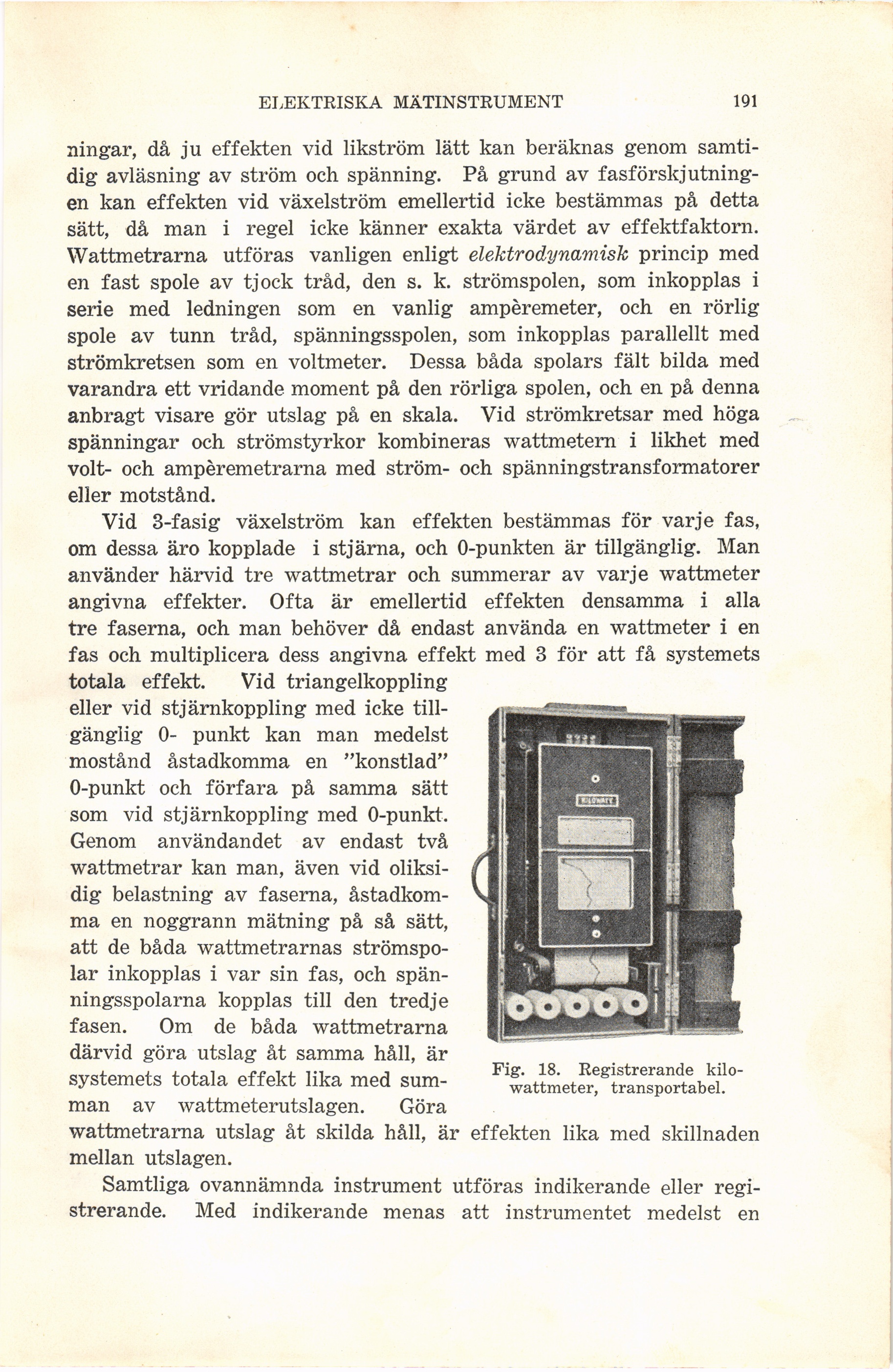

Fig. 18. Registrerande
kilowattmeter, transportabel.
