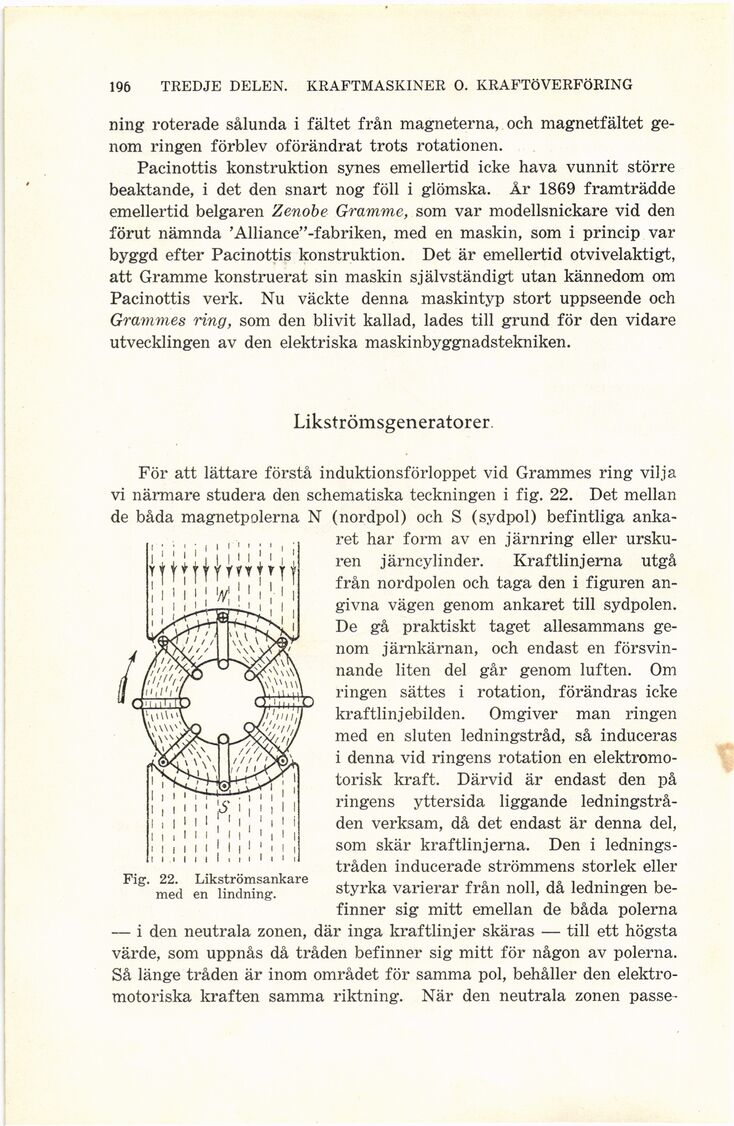

196 TREDJE DELEN.. KRAFTMASKINER O. KRAFTÖVERFÖRING
ning roterade sålunda i fältet från magneterna, och magnetfältet
genom ringen förblev oförändrat trots rotationen.
Pacinottis konstruktion synes emellertid icke hava vunnit större
beaktande, i det den snart nog föll i glömska. År 1869 framträdde
emellertid belgaren Zenobe Gramme, som var modellsnickare vid den
förut nämnda ’Alliance"-fabriken, med en maskin, som i princip var
byggd efter Pacinottis konstruktion. Det är emellertid otvivelaktigt,
att Gramme konstruerat sin maskin självständigt utan kännedom om
Pacinottis verk. Nu väckte denna maskintyp stort uppseende och
Grammes ring, som den blivit kallad, lades till grund för den vidare
utvecklingen av den elektriska maskinbyggnadstekniken.
Likströmsgeneratorer.
För att lättare förstå induktionsförloppet vid Grammes ring vilja
vi närmare studera den schematiska teckningen i fig. 22. Det mellan
de båda magnetpolerna N (nordpol) och S (sydpol) befintliga
ankaret har form av en järnring eller
urskuren järncylinder. Kraftlinjerna utgå
från nordpolen och taga den i figuren
angivna vägen genom ankaret till sydpolen.
De gå praktiskt taget allesammans
genom järnkärnan, och endast en
försvinnande liten del går genom luften. Om
ringen sättes i rotation, förändras icke
kraftlinjebilden. Omgiver man ringen
med en sluten ledningstråd, så induceras
i denna vid ringens rotation en
elektromotorisk kraft. Därvid är endast den på
ringens yttersida liggande
ledningstråden verksam, då det endast är denna del,
som skär kraftlinjerna. Den i
ledningstråden inducerade strömmens storlek eller
styrka varierar från noll, då ledningen
befinner sig mitt emellan de båda polerna
— i den neutrala zonen, där inga kraftlinjer skäras — till ett högsta
värde, som uppnås då tråden befinner sig mitt för någon av polerna.
Så länge tråden är inom området för samma pol, behåller den
elektromotoriska kraften samma riktning. När den neutrala zonen passé-
Fig. 22. Likströmsankare
med en lindning.
