ELEKTRISKA KRAFTSTATIONER
243
elektricitetsverk distribuera energien i form av likström och hava
då alltid för utjämning av belastningsförhållandena ett större
ackumulatorbatteri.
Större delen av
elektricitetsverkets effekt tages i
anspråk för belysning och
motordrift, och om man
betraktar
belastningskurvan för ett vinterdygn
finner man, att
förbrukningen är mycket
varierande under dygnets
skilda timmar. På
eftermiddagen stiger den
sålunda till en kraftig
"belastningstopp", medan den
på natten endast utgör en
ringa bråkdel härav. När
belastningen är hög, låter
man då
ackumulatorbatteriet generera ström och
hjälpa maskinerna,
medan batteriet på natten
åter laddas av generatorerna. Härigenom bliva generatorerna mera
jämnt belastade och kunna dimensioneras mindre, än om de skulle

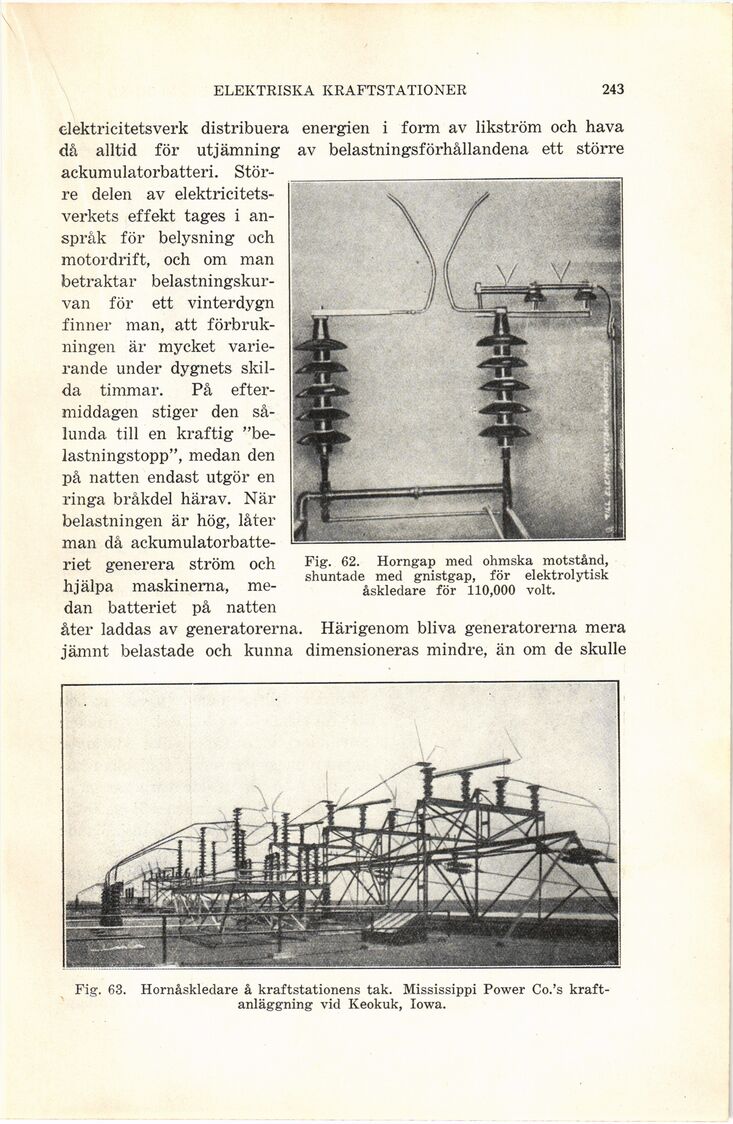

Fig. 62. Horngap med ohmska motstånd,
shuntade med gnistgap, för elektrolytisk
åskledare för 110,000 voit.
Fig. 63. Hornåskledare å kraftstationens tak. Mississippi Power Co.’s
kraftanläggning vid Keokuk, Iowa.
