254 TREDJE DELEN.. KRAFTMASKINER O. KRAFTÖVERFÖRING
0,7 meter djup grav, på vars botten kabeln nedlägges, över kabeln
lägger man till skydd mot mekanisk åverkan ett lager av tegelsten,
och över detta igenfylles graven med jord, och ytan stensättes.
Noll-ledningen utgöres vanligen av blank koppartråd, som nedlägges
bredvid den strömförande kabeln. Kabelnätets huvuddel utgöres av
"fördelningsledningarna", som följa gatorna runt kvarteren, och
från vilka "servisledningarna" gå in i husen.
Fördelningsledningarna tillföras ström i
vissa "matar"- eller
"tryckpunkter’
genom "matarkaplar-na", som leda direkt
från
elektricitetsverkets samlingsskenor.
Anslutningen mellan
matarkaplarna och
fördelningsnätet
sker i nedgrävda
"kabelkistor", vilka
innehålla
säkerhetsapparater, bestående
av s. k.
smältmetal-ler, som smälta ned
och avbryta
strömförbindelsen, om
strömstyrkan
överstiger beräknat
värde. Till dylika
smält-metaller använder
man vanligen
trådar av silver.
Kabelnätets svaga
punkter uppträda vid kopplings- eller avgreningsställena, och man
nedlägger därför mycken omsorg att få dessa så tillförlitligt
utförda som möjligt. Härför använder man kabelmuffar, bestående av
gjutjärn, i vilka förbindelsen åstadkommes genom lödning eller
skruvförbindning, varefter muffen fylles med kabelmassa, vilken i
varmt tillstånd är flytande men vid avsvalning stelnar. De flesta
fel, som förekomma i en jordkabelanläggning, härröra från
inträngande fuktighet i kabelmuffarna, varför man i största möjliga
utsträckning söker gå fram med hela, oskarvade kablar. Från servis-

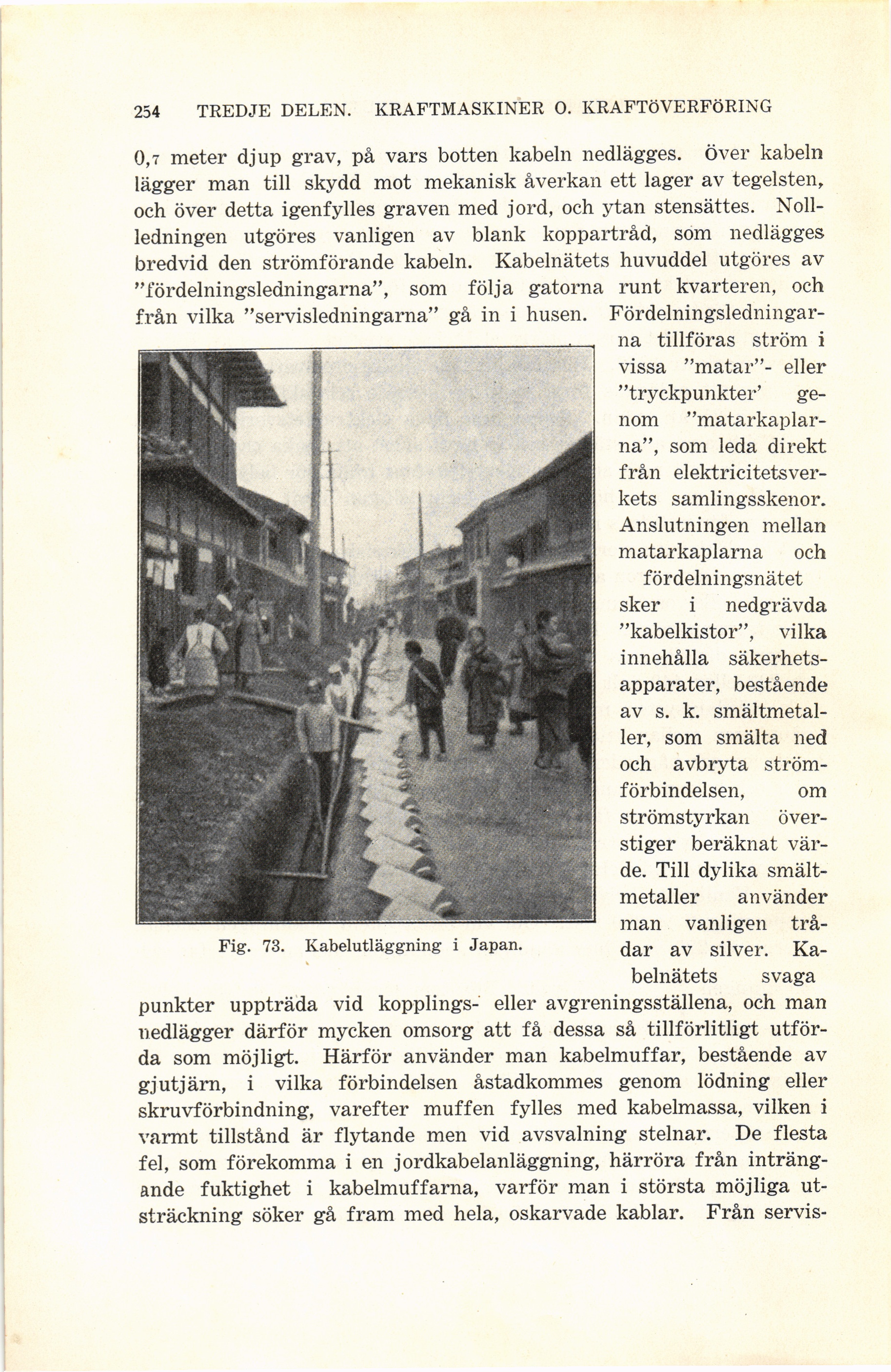

Fig. 73. Kabelutläggning i Japan.
