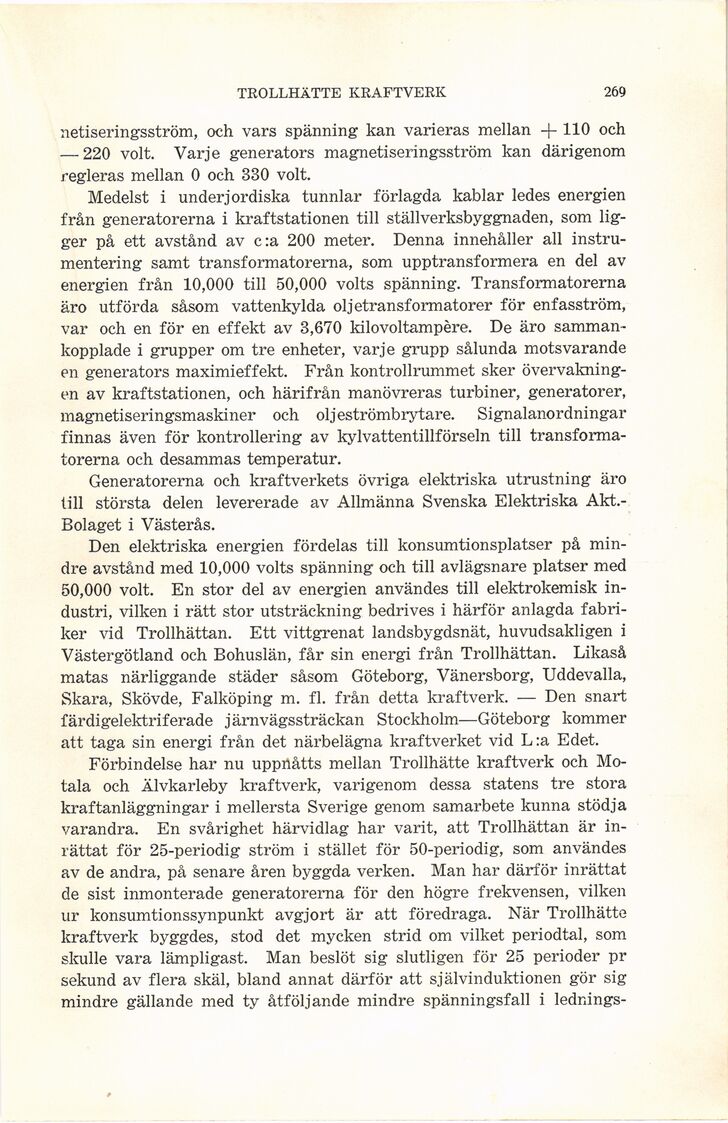

TROLLHÄTTE KRAFTVERK
269
netiseringsström, och vars spänning kan varieras mellan +110 och
— 220 voit. Varje generators magnetiseringsström kan därigenom
regleras mellan 0 och 330 voit.
Medelst i underjordiska tunnlar förlagda kablar ledes energien
från generatorerna i kraftstationen till ställverksbyggnaden, som
ligger på ett avstånd av c:a 200 meter. Denna innehåller all
instrumentering samt transformatorerna, som upptransformera en del av
energien från 10,000 till 50,000 volts spänning. Transformatorerna
äro utförda såsom vattenkylda oljetransformatorer för enfasström,
var och en för en effekt av 3,670 kilovoltampère. De äro
sammankopplade i grupper om tre enheter, varje grupp sålunda motsvarande
en generators maximieffekt. Från kontrollrummet sker
övervakningen av kraftstationen, och härifrån manövreras turbiner, generatorer,
magnetiseringsmaskiner och oljeströmbrytare. Signalanordningar
finnas även för kontrollering av kylvattentillförseln till
transformatorerna och desammas temperatur.
Generatorerna och kraftverkets övriga elektriska utrustning äro
till största delen levererade av Allmänna Svenska Elektriska
Akt.-Bolaget i Västerås.
Den elektriska energien fördelas till konsumtionsplatser på
mindre avstånd med 10,000 volts spänning och till avlägsnare platser med
50,000 voit. En stor del av energien användes till elektrokemisk
industri, vilken i rätt stor utsträckning bedrives i härför anlagda
fabriker vid Trollhättan. Ett vittgrenat landsbygdsnät, huvudsakligen i
Västergötland och Bohuslän, får sin energi från Trollhättan. Likaså
matas närliggande städer såsom Göteborg, Vänersborg, Uddevalla,
Skara, Skövde, Falköping m. fi. från detta kraftverk. — Den snart
färdigelektriferade järnvägssträckan Stockholm—Göteborg kommer
att taga sin energi från det närbelägna kraftverket vid L:a Edet.
Förbindelse har nu uppnåtts mellan Trollhätte kraftverk och
Motala och Älvkarleby kraftverk, varigenom dessa statens tre stora
kraftanläggningar i mellersta Sverige genom samarbete kunna stödja
varandra. En svårighet härvidlag har varit, att Trollhättan är
inrättat för 25-periodig ström i stället för 50-periodig, som användes
av de andra, på senare åren byggda verken. Man har därför inrättat
de sist inmonterade generatorerna för den högre frekvensen, vilken
ur konsumtionssynpunkt avgjort är att föredraga. När Trollhätte
kraftverk byggdes, stod det mycken strid om vilket periodtal, som
skulle vara lämpligast. Man beslöt sig slutligen för 25 perioder pr
sekund av flera skäl, bland annat därför att självinduktionen gör sig
mindre gällande med ty åtföljande mindre spänningsfall i lednings-
