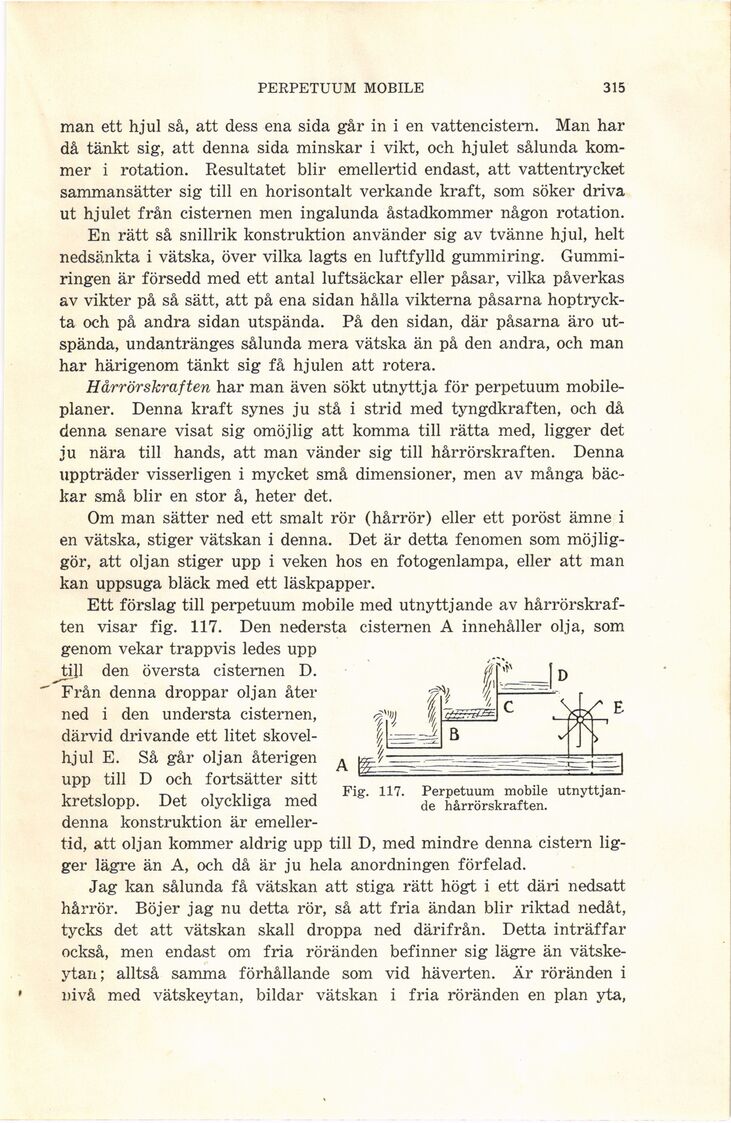

PERPETUUM MOBILE
315
man ett hjul så, att dess ena sida går in i en vattencistern. Man har
då tänkt sig, att denna sida minskar i vikt, och hjulet sålunda
kommer i rotation. Resultatet blir emellertid endast, att vattentrycket
sammansätter sig till en horisontalt verkande kraft, som söker driva
ut hjulet från cisternen men ingalunda åstadkommer någon rotation.
En rätt så snillrik konstruktion använder sig av tvänne hjul, helt
nedsänkta i vätska, över vilka lagts en luftfylld gummiring.
Gummiringen är försedd med ett antal luftsäckar eller påsar, vilka påverkas
av vikter på så sätt, att på ena sidan hålla vikterna påsarna
hoptryckta och på andra sidan utspända. På den sidan, där påsarna äro
utspända, undantränges sålunda mera vätska än på den andra, och man
har härigenom tänkt sig få hjulen att rotera.
Hårrör skr af ten har man även sökt utnyttja för perpetuum
mobileplaner. Denna kraft synes ju stå i strid med tyngdkraften, och då
denna senare visat sig omöjlig att komma till rätta med, ligger det
ju nära till hands, att man vänder sig till hårrörskraften. Denna
uppträder visserligen i mycket små dimensioner, men av många
bäckar små blir en stor å, heter det.
Om man sätter ned ett smalt rör (hårrör) eller ett poröst ämne i
en vätska, stiger vätskan i denna. Det är detta fenomen som
möjliggör, att oljan stiger upp i veken hos en fotogenlampa, eller att man
kan uppsuga bläck med ett läskpapper.
Ett förslag till perpetuum mobile med utnyttjande av
hårrörskraften visar fig. 117. Den nedersta cisternen A innehåller olja, som
genom vekar trappvis ledes upp
ti]l den översta cisternen D.
Från denna droppar oljan åter
ned i den understa cisternen,
därvid drivande ett litet
skovelhjul E. Så går oljan återigen
upp till D och fortsätter sitt
kretslopp. Det olyckliga med
denna konstruktion är
emellertid, att oljan kommer aldrig upp till D, med mindre denna cistern
ligger lägre än A, och då är ju hela anordningen förfelad.
Jag kan sålunda få vätskan att stiga rätt högt i ett däri nedsatt
hårrör. Böjer jag nu detta rör, så att fria ändan blir riktad nedåt,
tycks det att vätskan skall droppa ned därifrån. Detta inträffar
också, men endast om fria röränden befinner sig lägre än
vätskeytan; alltså samma förhållande som vid häverten. Är röränden i
nivå med vätskeytan, bildar vätskan i fria röränden en plan yta,
Fig. 117. Perpetuum mobile
utnyttjande hårrörskraften.
