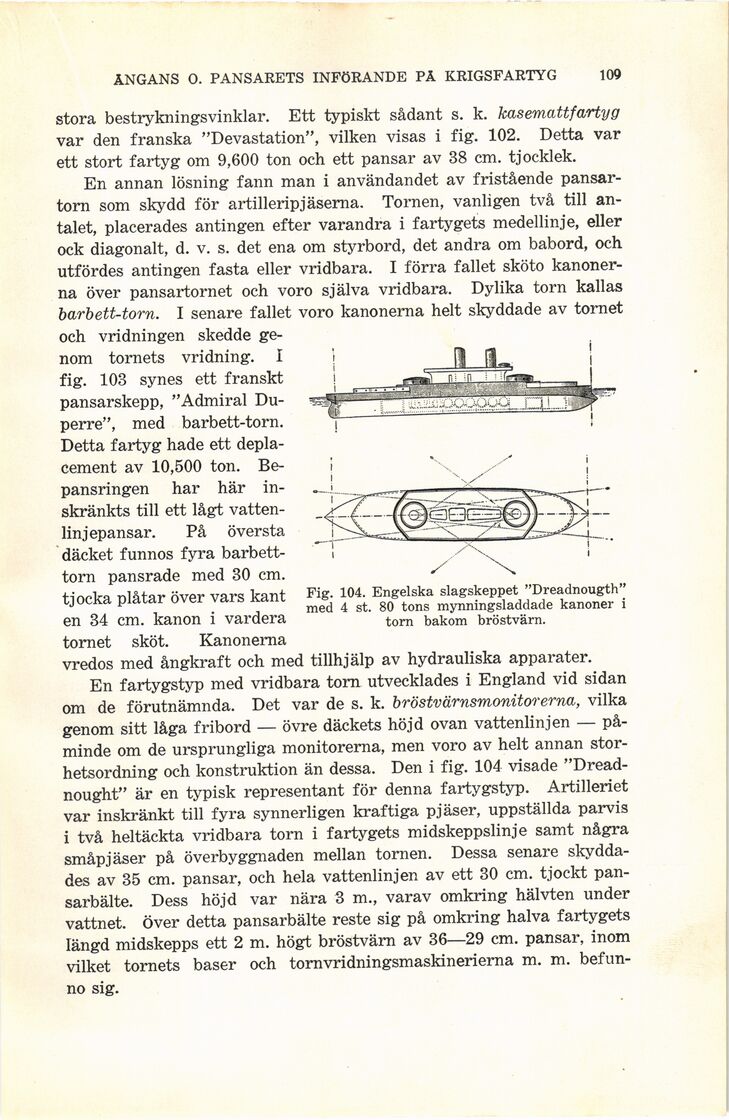

ÅNGANS O. PANSARETS INFÖRANDE PÅ KRIGSFARTYG 109
stora bestrykningsvinklar. Ett typiskt sådant s. k. kasemattfartyg
var den franska "Devastation", vilken visas i fig. 102. Detta var
ett stort fartyg om 9,600 ton och ett pansar av 38 cm. tjocklek.
En annan lösning fann man i användandet av fristående
pansartorn som skydd för artilleripjäserna. Tornen, vanligen två till
antalet, placerades antingen efter varandra i fartygets medellinje, eller
ock diagonalt, d. v. s. det ena om styrbord, det andra om babord, och
utfördes antingen fasta eller vridbara. I förra fallet sköto
kanonerna över pansartornet och voro själva vridbara. Dylika torn kallas
barbett-torn. I senare fallet voro kanonerna helt skyddade av tornet
och vridningen skedde
genom tornets vridning. I
fig. 103 synes ett franskt
pansarskepp, "Admiral
Duperré", med barbett-torn.
Detta fartyg hade ett
deplacement av 10,500 ton.
Be-pansringen har här
inskränkts till ett lågt
vattenlinjepansar. På översta
däcket funnos fyra
barbett-torn pansrade med 30 cm.
tjocka plåtar över vars kant
en 34 cm. kanon i vardera
tornet sköt. Kanonerna
vredos med ångkraft och med tillhjälp av hydrauliska apparater.
En fartygstyp med vridbara torn utvecklades i England vid sidan
om de förutnämnda. Det var de s. k. bröstvärnsmonitorerna, vilka
genom sitt låga fribord — övre däckets höjd ovan vattenlinjen —
påminde om de ursprungliga monitorerna, men voro av helt annan
storhetsordning och konstruktion än dessa. Den i fig. 104 visade
"Dread-nought" är en typisk representant för denna fartygstyp. Artilleriet
var inskränkt till fyra synnerligen kraftiga pjäser, uppställda parvis
i två heltäckta vridbara torn i fartygets midskeppslinje samt några
småpjäser på överbyggnaden mellan tornen. Dessa senare
skyddades av 35 cm. pansar, och hela vattenlinjen av ett 30 cm. tjockt
pansarbälte. Dess höjd var nära 3 m., varav omkring hälvten under
vattnet, över detta pansarbälte reste sig på omkring halva fartygets
längd midskepps ett 2 m. högt bröstvärn av 36—29 cm. pansar, inom
vilket tornets baser och tornvridningsmaskinerierna m. m.
befunno sig.
Fig. 104. Engelska slagskeppet "Dreadnougth"
med 4 st. 80 tons mynningsladdade kanoner i
torn bakom bröstvärn.
