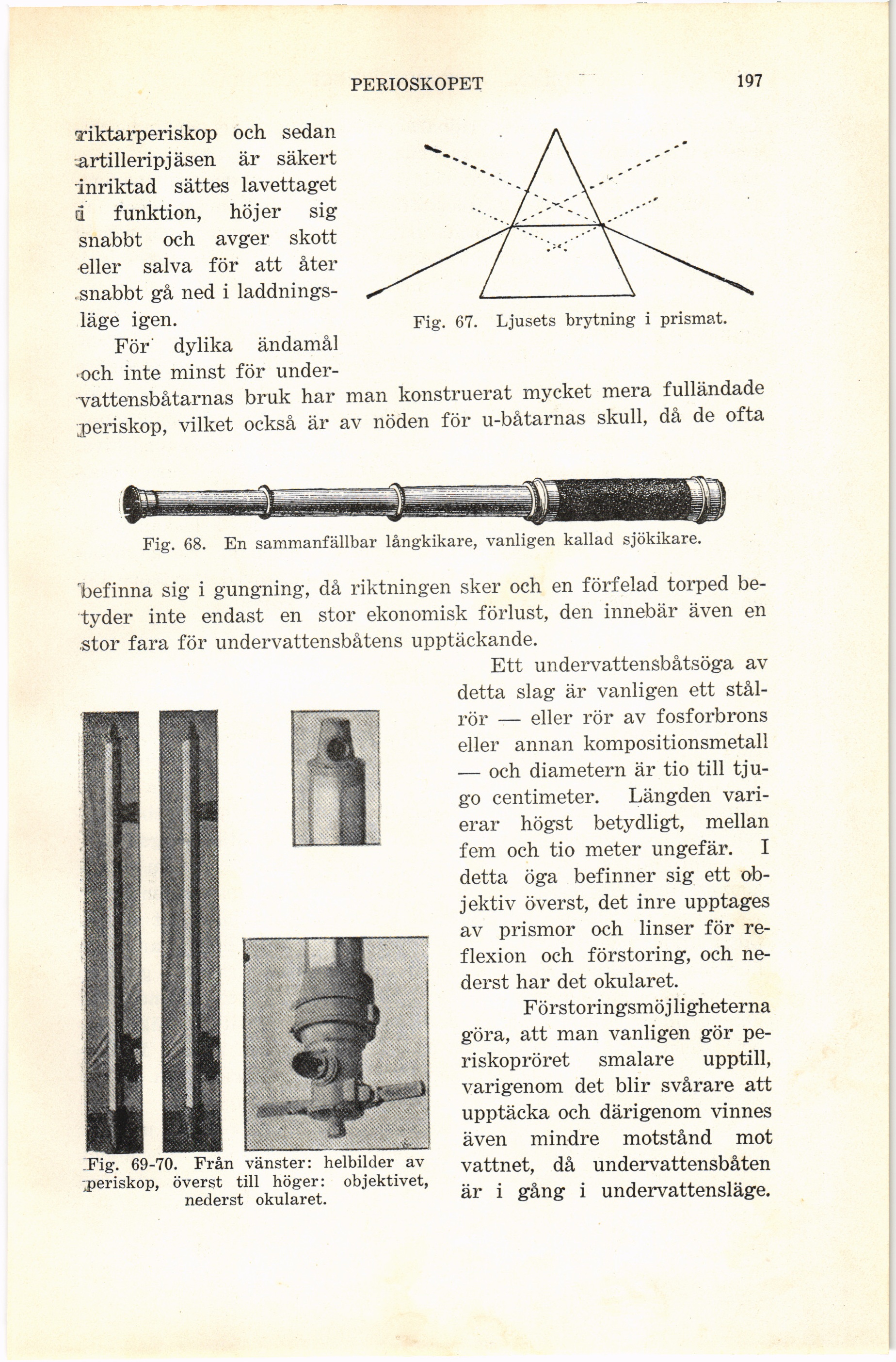

PERIOSKOPET
197
Tiktarperiskop och sedan
artilleripjäsen är säkert
inriktad sättes lavettaget
u funktion, höjer sig
snabbt och avger skott
eller salva för att åter
.snabbt gå ned i
laddningsläge igen.
För dylika ändamål
•och inte minst för
undervattensbåtarnas bruk har man konstruerat mycket mera fulländade
periskop, vilket också är av nöden för u-båtarnas skull, då de ofta
Fig. 68. En sammanfällbar långkikare, vanligen kallad sjökikare.
’befinna sig i gungning, då riktningen sker och en förfelad torped
betyder inte endast en stor ekonomisk förlust, den innebär även en
stor fara för undervattensbåtens upptäckande.
Ett undervattensbåtsöga av
detta slag är vanligen ett
stålrör — eller rör av fosforbrons
eller annan kompositionsmetall
— och diametern är tio till
tjugo centimeter. Längden
varierar högst betydligt, mellan
fem och tio meter ungefär. I
detta öga befinner sig ett
objektiv överst, det inre upptages
av prismor och linser för
reflexion och förstoring, och
nederst har det okularet.
Förstoringsmöjligheterna
göra, att man vanligen gör
periskopröret smalare upptill,
varigenom det blir svårare att
upptäcka och därigenom vinnes
även mindre motstånd mot
vattnet, då undervattensbåten
är i gång i undervattensläge.
Fig. 69-70. Från vänster: helbilder av
^periskop, överst till höger: objektivet,
nederst okularet.
Fig. 67. Ljusets brytning i prismat.
