150;
ANDRA DELEN. DEN MODERNA BYGGNADEN
tryckt i undersidan. En sådan balk kallas konsolbalk och
förekommer när det gäller att bära upp en balkong, ett burspråk eller dylikt
från ett hus utstående parti. I en konsolbalk läggas alltså
armerings-järnen i översidan; flera järn läggas närmast konsolens
infästningsställe, där
påkänningen är
starkast, än vid
dess fria ände. En
balk eller platta,
som är upplagd
över flera stöd,
blir mitt över
stöden dragen i
överkant och tryckt i
underkant, medan
den i
mellanrummen mellan
stöden blir dragen i underkant som en fritt upplagd balk. I en sådan
kontinuerlig balk läggas också armerings järnen omväxlande i
över-och underkant, så att de följa dragspänningarna.
Som en kuriositet kan nämnas, att, då Monier en gång på besök i
Berlin fick se, huru Wayss’ arbetare vid gjutningen av en platta

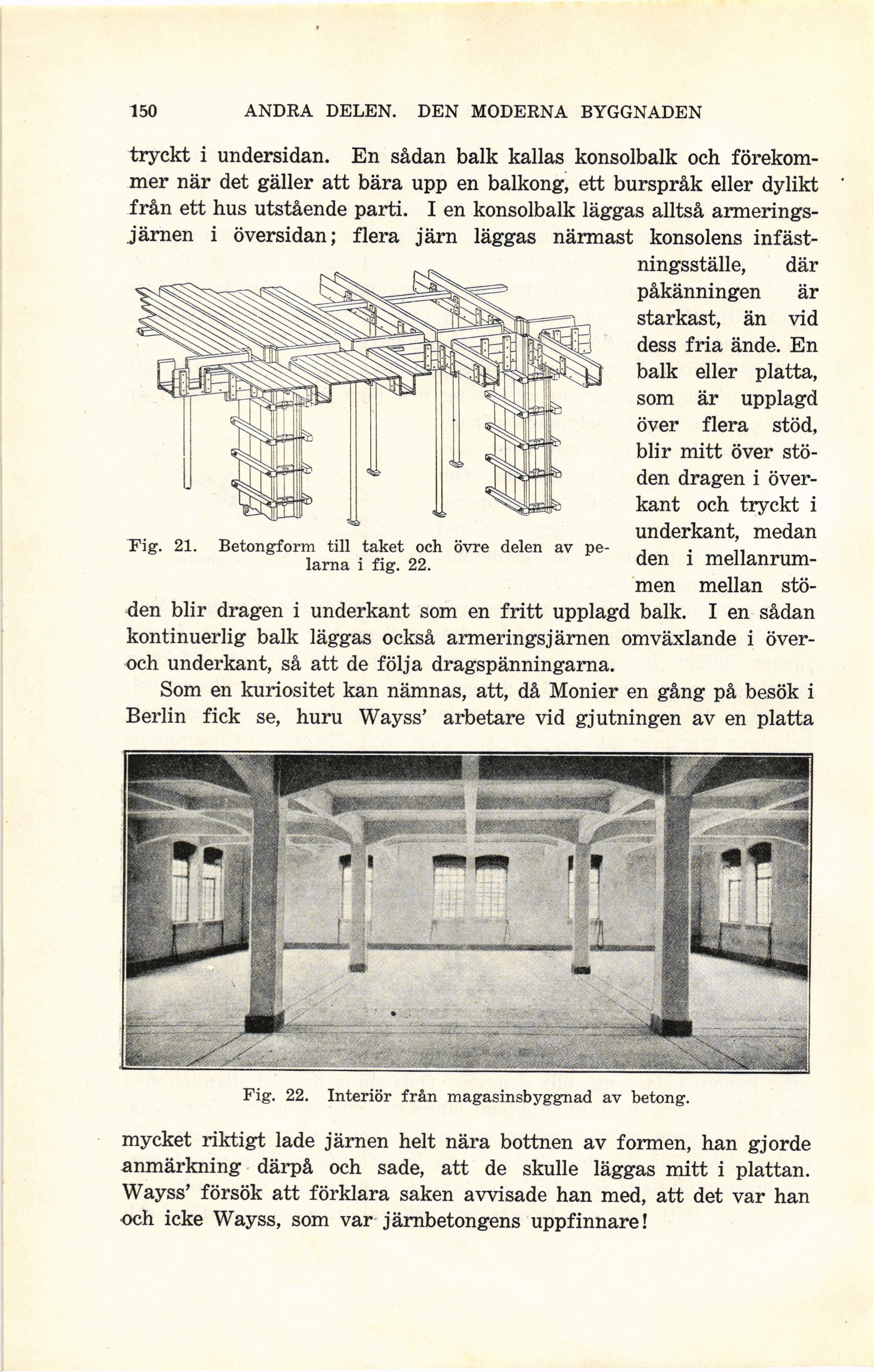

Fig. 22. Interiör från magasinsbyggnad av betong.
mycket riktigt lade järnen helt nära bottnen av formen, han gjorde
anmärkning därpå och sade, att de skulle läggas mitt i plattan.
Wayss’ försök att förklara saken avvisade han med, att det var han
och icke Wayss, som var järnbetongens uppfinnare!
Fig. 21. Betongform till taket och övre delen av
pelarna i fig. 22.
