176; ANDRA DELEN. DEN MODERNA BYGGNADEN
Järnet användes alltså inom husbyggnadskonsten huvudsakligast
i mycket stora byggnader. Det är i förhållande till sin bärkraft
mycket lätt, och vid de stora byggnaderna är det byggnadens egen
vikt som utgör den största belastningen — den "nyttiga" eller
"rörliga" lasten, möbler, människor, maskiner, betyder där mindre. På
grund av sin större hållfasthet tager järnet mindre plats än en
betongpelare av samma styrka,
och i en hög skyskrapa skulle
en betongkolonn bli så grov i
de nedre våningarna att den
dels skulle taga upp mycken
dyrbar plats och dels skulle
sluka så mycket betong att den
bleve dyrare än en lika stark
järnpelare. Vid en höjd av
över 14 våningar är det
ekonomiskt att övergå till
järnstomme, under det att armerad
betong är mest ekonomiskt på
mindre höjd.
En pelare eller kolonn av
betong kan utföras på olika sätt.
Är den av mycket ringa höjd
kan den utföras av oarmerad
betong, men får då göras grov
i förhållande till höjden.
Oarmerad betong användes också
endast till i jorden nedsänkta
pelare, alltså vid
grundkonstruktioner, där utrymmet är av underordnad betydelse. En armerad
pelare kan också utföras på olika sätt. Utom den yttre formen (rund,
åttkantig, fyrkantig) kan anordningen av armerings järnen varieras.
Vanligast är den längsgående armeringen, sammanhållen med
tvärgående byglar. På några centimeters djup från ytan läggas
arme-ringsjärn av några 10-tal millimeters diameter längs hela pelaren,
varvid man lagar så, att ett kommer innanför varje hörn på pelaren
och ofta något eller några på den plana ytan mellan hörnen. Dessa
sammanhållas av tvärgående, klena järn, de s. k. byglarna. Dessa
ha en tvåfaldig uppgift: dels att sammanhålla huvudarmeringsjärnen
och fasthålla dem i sitt läge under gjutningen, och dels att hindra
dem att vid belastning av pelaren knäckas ut ur det tunna betong-

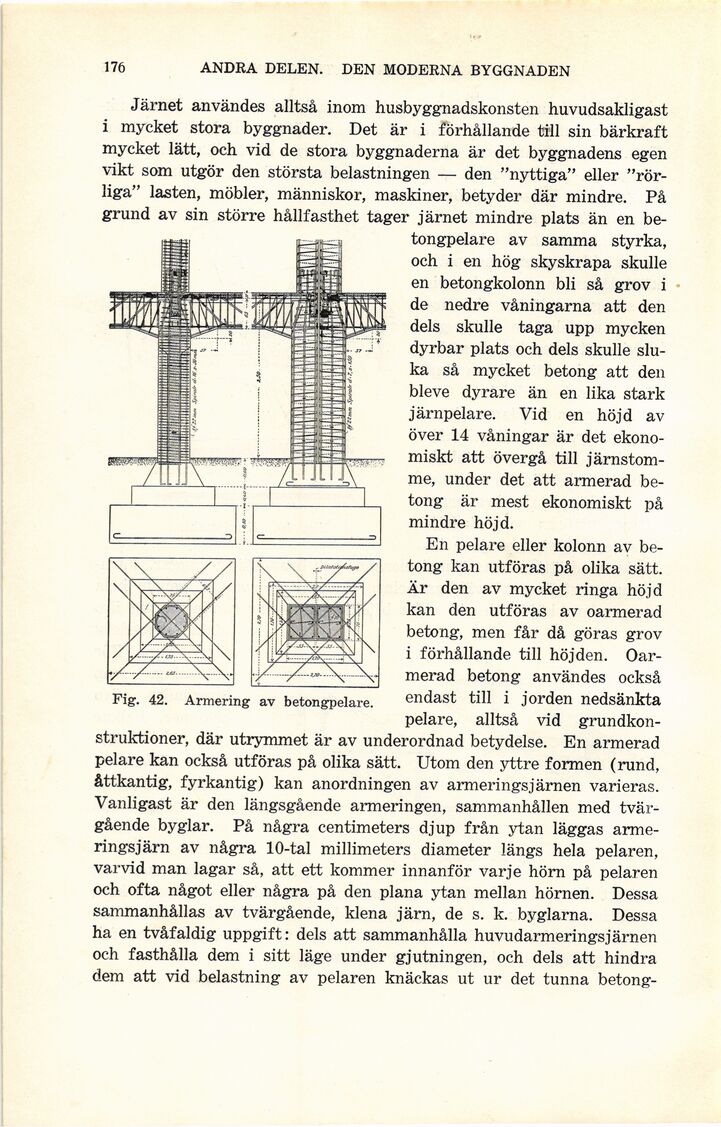

Fig. 42. Armering av betongpelare.
