TRYCKNINGEN
159
dan tillbaka till Tyskland — senare konstruerade för tyska
tryckerier, blevo sönderslagna av tryckeripersonalen.
Ännu i våra dagar grundar sig digelpressen på samma system som
de gamla handpressarna om än fundamentet vanligen har en vertikal
ställning. Här fastsättes formen, och digeln, som utför trycket, går
under tryckningen fram och åter. Digeln går tillbaka från det
fastsittande fundamentet, papperet läggas i och digeln går upp till
formen på fundamentet och trycket sker. Numera finns det
iläggnings-maskiner för dessa digelpressar, vars färgverk består av
färgbehållare, färgcylinder och färg- och formvalsar. Formvalsarna, som
upptaga jämnfördelad färg, vilken undei
roteringen smetas på stilgravyren
i formen. Kapaciteten är i vanliga
fall ett tusen avtryck i timmen.
I cylinderpressarna eller
snällpres-sarna intager fundamentet en
horisontell riktning, och avtrycket
uppkommer efter hand som
tryckcylindern berör de olika delarna av
formen. Detta gör att det inte behövs
så starkt samlat tryck som då det är
fråga om en digelpress, ty i denna
senare skall hela pappersytan på en
gång tryckas mot formen. Vid
tryckning med snällpress medföljer
papperet tryckcylindern vid dess
rotation över formen i fundamentet. Här
sker färgfördelningen liksom på di-]
gelmaskinerna med ett automatiskt
arbetande färgverk. Ur färgbehållaren tages färgen av en färgvals,
och från denna överföres färgen till rivvalsarna av en hoppvals.
Färgen rives ut på de därför avsedda valsarna, vanligen tre, två av järn
och en av valsmassa. Från denna senare föres färgen över på
färgcylindern, vidare till formvalsarna och slutligen på stilgravyren i
formen på det fram och återgående fundamentet.
Många olika konstruktioner och storlekar av snällpressar
förekomma. De användas huvudsakligen i boktryckerier. En del
cylinder-pressar äro så inrättade, att tryckcylindern rör sig och trycker
papperet mot formen, då denna kommer från färgvalsarna men står
stilla, då formen går tillbaka. Cylindern är mindre på den del, som
vänder nedåt, då formen går tillbaka, varför formen kan passera utan att

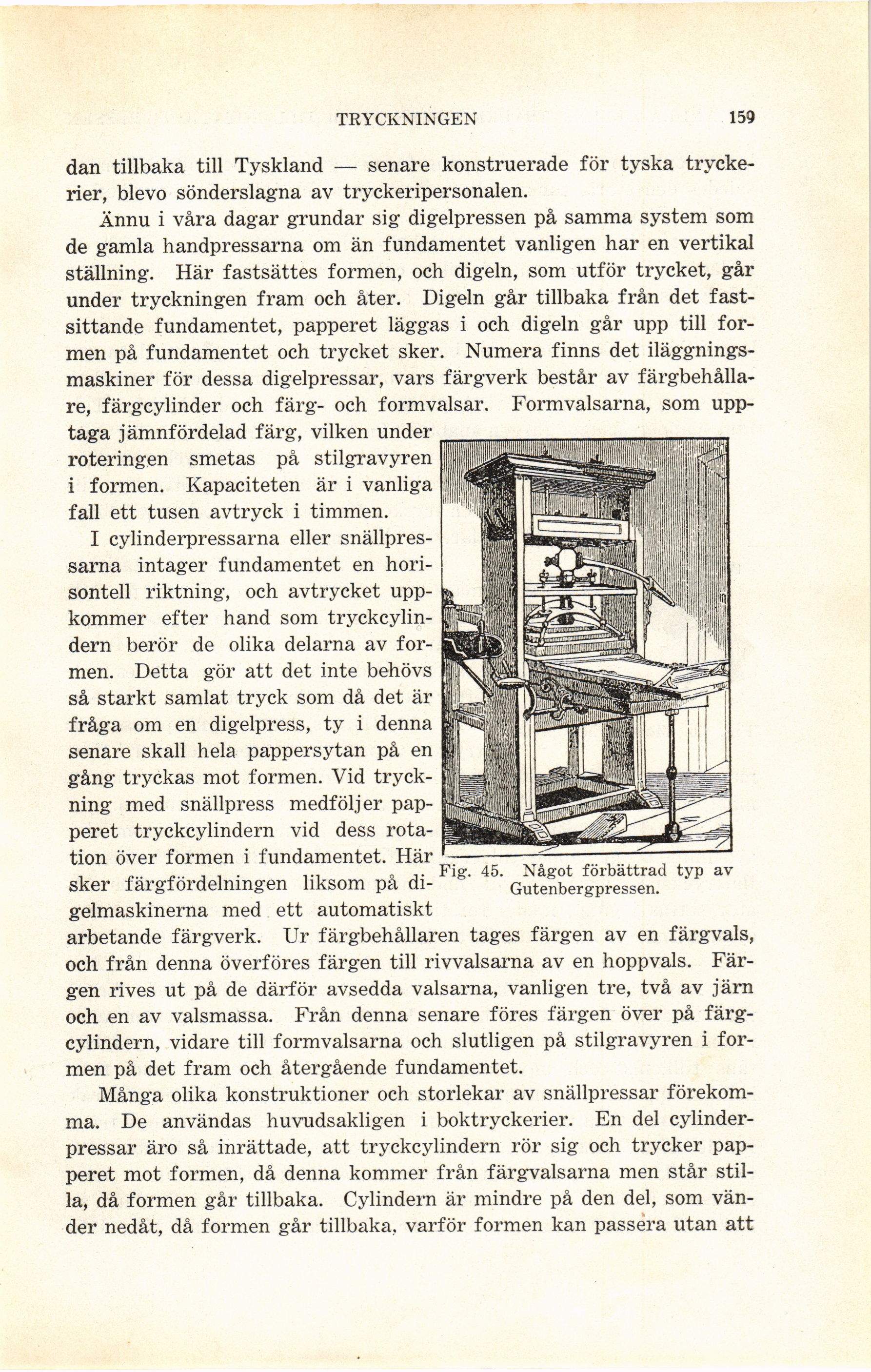

Fig. 45. Något förbättrad typ av
Gutenbergpressen.
