ÅNGMASKINTEKNIKENS UTVECKLING. JAMES WATT.
201
och leda huvudångan till cylindern förbi densamma. Watt trodde sig även i en del fall
kunna alldeles avvara ångmanteln, men fann att i så fall steg kolförbrukningen. Det
var först en senare tid förbehållet att företaga denna förenkling. Så länge slagantalet
var lågt och ångan mättad innebar nämligen ångmantlingen en värdefull förbättring.
Vid ökat slagantal och framför allt överhettad ånga erhålles däremot ingen kolbesparing
med densamma.
Figur 99 visar en typisk Watts pumpångmaskin från år 1788, således 12 år efter
deh första beställningens erhållande. Maskinens konstruktion hade under denna
tidrymd redan hunnit nå en viss standardisering. Den utvisar även en del förändringar
jämfört med den första maskinen. Sålunda se vi att ångmanteln erhåller sin ånga från
en liten avstickare å huvudångröret. Vidare finnes den ovan omnämnda strypventilen.

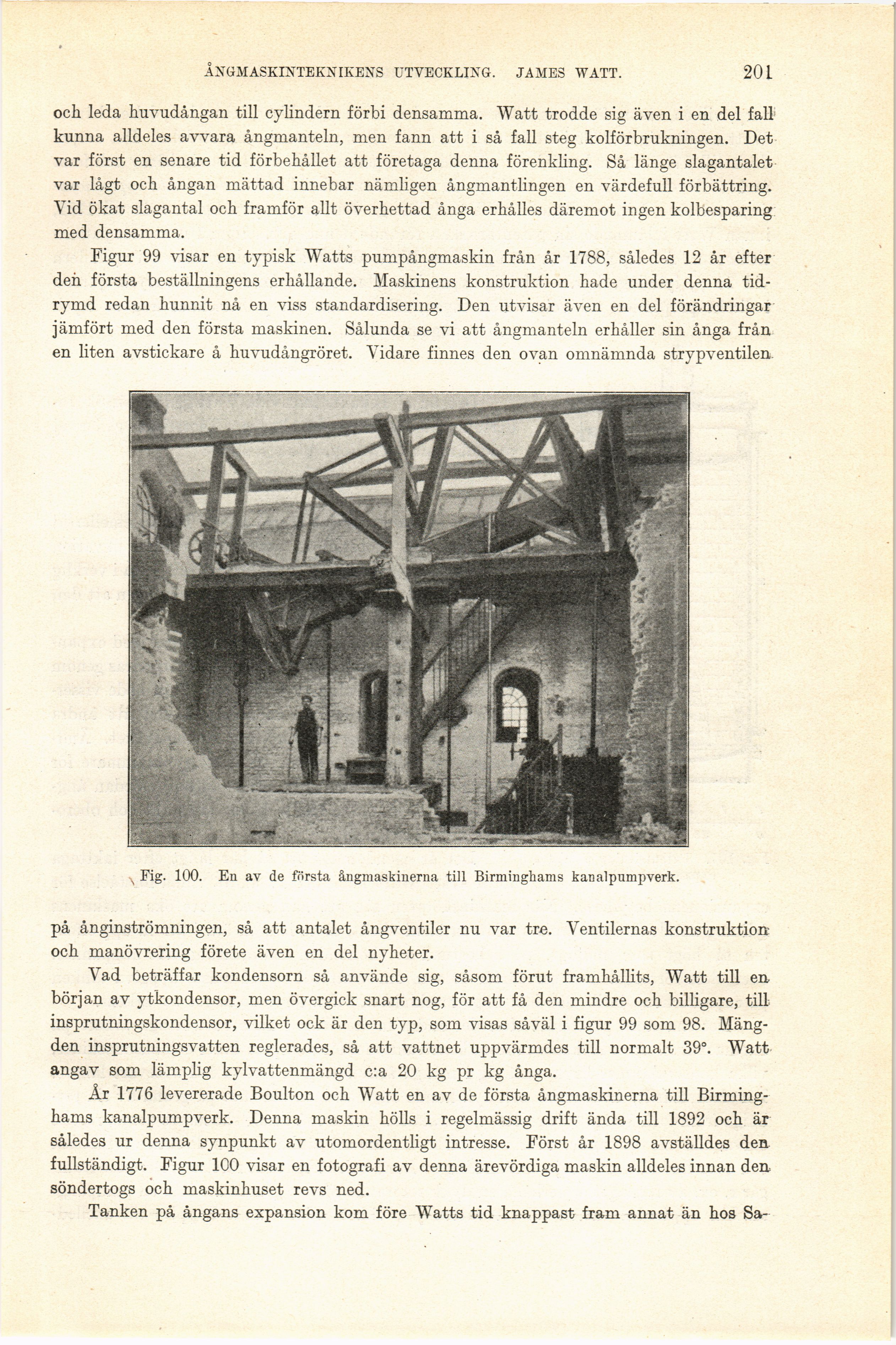

A Fig. 100. En av de första ångmaskinerna till Birminghams kanalpumpverk.
på ånginströmningen, så att antalet ångventiler nu var tre. Ventilernas konstruktion
och manövrering förete även en del nyheter.
Vad beträffar kondensorn så använde sig, såsom förut framhållits, Watt till en
början av ytkondensor, men övergick snart nog, för att få den mindre och billigare, till
insprutningskondensor, vilket ock är den typ, som visas såväl i figur 99 som 98.
Mängden insprutningsvatten reglerades, så att vattnet uppvärmdes till normalt 39°. Watt
angav som lämplig kylvattenmängd c:a 20 kg pr kg ånga.
År 1776 levererade Boulton och Watt en av de första ångmaskinerna till
Birminghams kanalpumpverk. Denna maskin hölls i regelmässig drift ända till 1892 och är
således ur denna synpunkt av utomordentligt intresse. Först år 1898 avställdes den
fullständigt. Figur 100 visar en fotografi av denna ärevördiga maskin alldeles innan den
söndertogs och maskinhuset revs ned.
Tanken på ångans expansion kom före Watts tid knappast fram annat än hos Sa-
